特点:
• 体积小巧
• 开放式外壳,低成本解决方案
• 适合安装于封闭的应用环境中
• 使用寿命长,在不同应用条件下
• 寿命最多可达5000万次
• 分辨率优于0.01 mm
• 机械结构满足客户要求
• 线性优异,最高±0.05 %
• 易于安装
开放式外壳位置传感器适合安装在封闭的设备之中。对于很多应用,它是一种低成本的解决方案,精度高,可靠性强,但不适宜在液体和灰尘环境下应用。
可以通过固定卡子固定,或将外壳直接通过螺丝固定等多种安装方式,可满足各种应用环境要求。
由于结构灵活,该传感器可按不同尺寸要求生产。作为基本材料,可按客户要求更改定制。
说 明 |
|
外 壳 |
阳极氧化铝 |
安 装 |
可选辅件; |
|
纵向可调卡子 |
拉 杆 |
可选辅件; |
|
不锈钢,可旋转 |
轴承 |

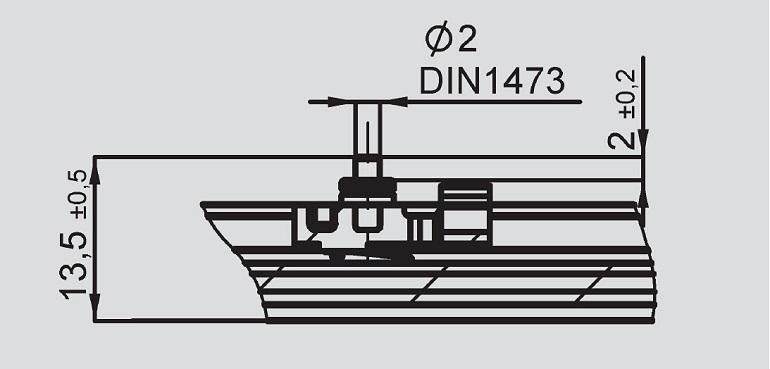

可选,依照标准 DIN1473-2x6 |
电阻元件 |
导电塑料 |
滑刷组件 |
贵金属多触脚滑刷 |
电气连接 |
铜 / 镍 / 金焊接在 FR4 板上 |
|
电缆和导线按需求可选 |

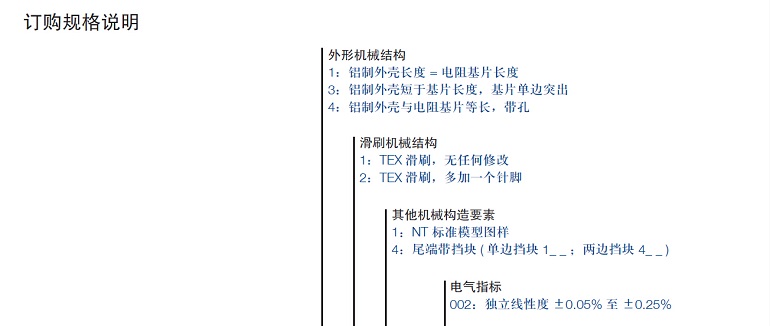

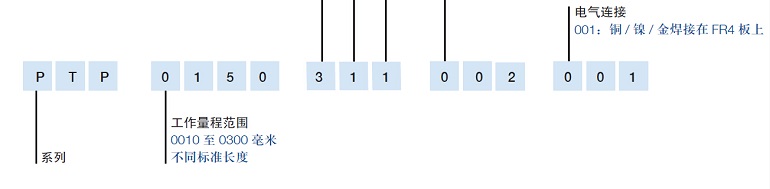

型号定义 |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
PTP |
|
|
0010 |
0025 |
0050 |
0075 |
0100 |
0125* |
0150 |
0175* |
0200 |
0250 |
0300 |
|
电气参数 |
|
单位 |
||||||||||
工作量程 |
10 |
25 |
50 |
75 |
100 |
125 |
150 |
175 |
200 |
250 |
300 |
mm |
电气行程 ( 尺寸 C) |
12 |
27 |
52 |
77 |
102 |
130 |
155 |
180 |
205 |
255 |
305 |
±0.1 mm |
标准阻值 |
1 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
kΩ |
阻值公差 |
30 |
±% |
||||||||||
独立线性度 |
0.25 |
0.2 |
0.10 |
0.10 |
0.10 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
0.05 |
±% |
可重复性 |
0.01 |
mm |
||||||||||
滑刷工作电流 |
≤ 1 |
µA |
||||||||||
致故障时滑刷的最大电流 |
10 |
mA |
||||||||||
允许的最大工作电压 |
42 |
V |
||||||||||
工作电压输出率的有效温度系数 |
5 |
ppm/K |
||||||||||
绝缘阻抗 (500 VDC) |
≥ 10 |
MΩ |
||||||||||
绝缘强度 (500 VAC,50 Hz) |
≤ 100 |
µA |
||||||||||
机械参数 |
||||||||||||

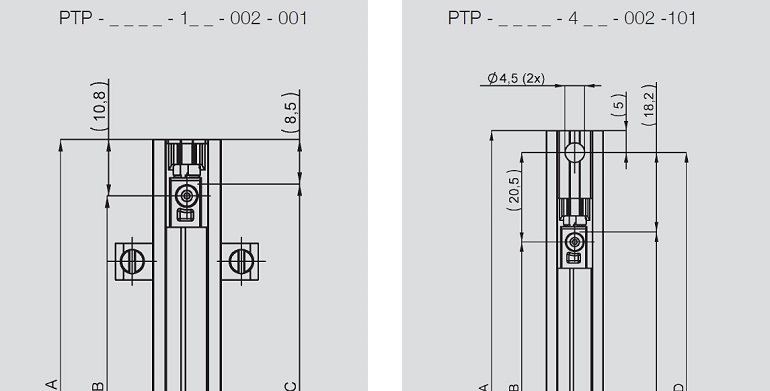

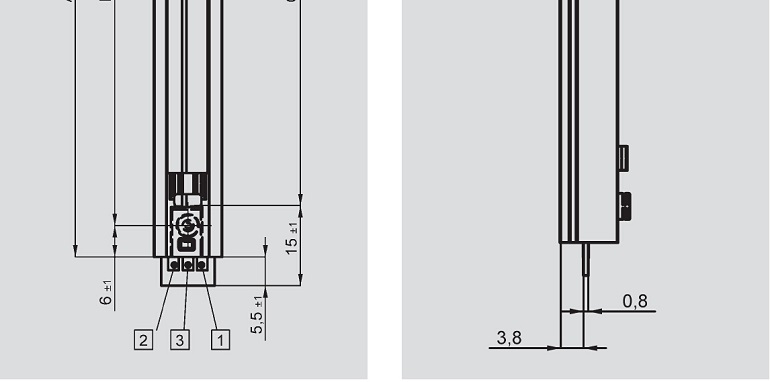

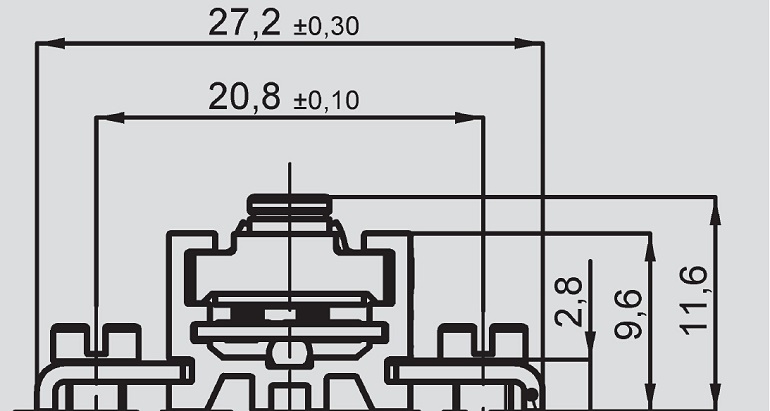

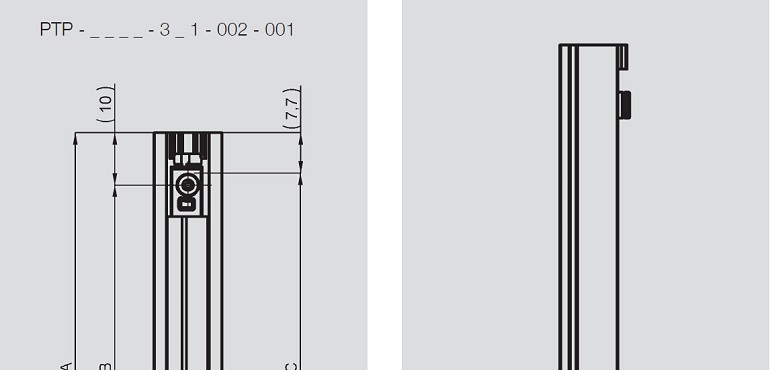

长度 ( 尺寸 A) |
|
|||||||||||
PTP-_ _ _ _ -1_ _ -002-001 |
35.8 |
50.8 |
75.8 |
100.8 |
125.8 |
153.8 |
178.8 |
203.8 |
228.8 |
278.8 |
328.8 |
±0.5 mm |
PTP-_ _ _ _ -3_1-002-001 |
29.5 |
44.5 |
69.5 |
94.5 |
119.5 |
147.5 |
172.5 |
197.5 |
222.5 |
272.5 |
322.5 |
±0.5 mm |
PTP-_ _ _ _ -4_ _ -002-001 |
60.5 |
75.5 |
100.5 |
125.5 |
150.5 |
178.5 |
203.5 |
228.5 |
253.5 |
303.5 |
353.5 |
±0.5 mm |
机械行程 ( 尺寸 B) |
13.5 |
28.5 |
53.5 |
78.5 |
103.5 |
131.5 |
156.5 |
181.5 |
206.5 |
256.5 |
306.5 |
±1 mm |

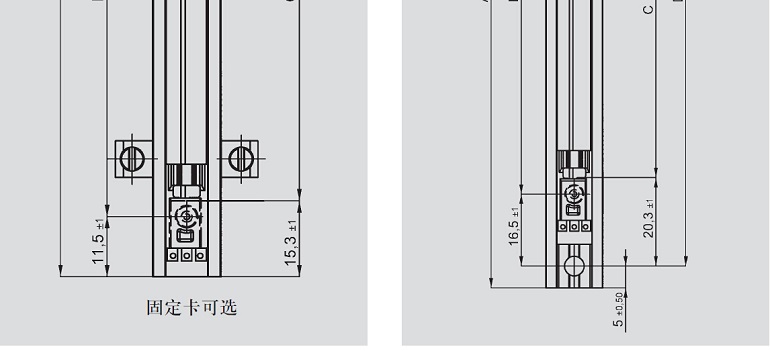

两孔间距 ( 尺寸 D) |
|
|||||||||||
PTP-_ _ _ _ -4_ _ -002-001 |
50.5 |
65.5 |
90.5 |
115.5 |
140.5 |
168.5 |
193.5 |
218.5 |
243.5 |
293.5 |
343.5 |
±0.2 mm |
工作受力 |
≤ 0.5 |
N |
||||||||||
水平方向 |
|
|||||||||||
环境参数 |
||||||||||||
工作温度范围 |
-40 ... +100 |
℃ |
||||||||||
工作湿度范围 |
0 ... 95 ( 无冷凝 ) |
% R.H. |
||||||||||
抗振动指标 |
5 ... 2000 |
Hz |
||||||||||
|
A max = 0.75 |
mm |
||||||||||
|
a max = 20 |
g |
||||||||||
抗冲击指标 |
50 |
g |
||||||||||
|
6 |
ms |
||||||||||
寿命 |
通常 > 50 x 105 |
次 |
||||||||||
最大运行速度 |
10 |
m/s |
||||||||||
防护等级 |
无 |
|||||||||||
* 表示可特殊定制。 |
||||||||||||

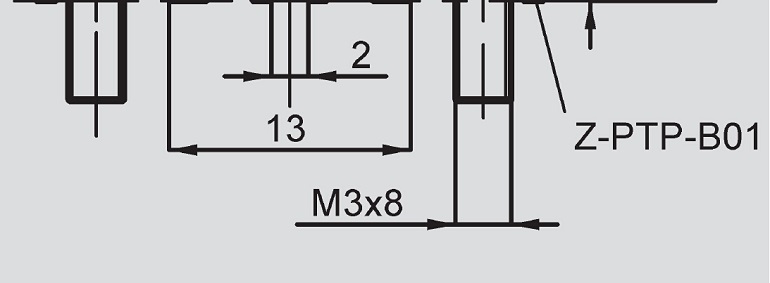

推荐辅件 固定卡子 Z-PTP-B01产品编号:056034,VE50(含4个卡子Z1-11,4个M3x8螺钉) |
||||||||||||

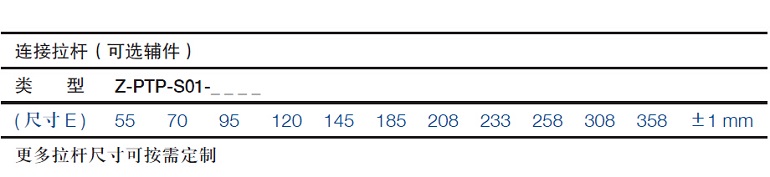

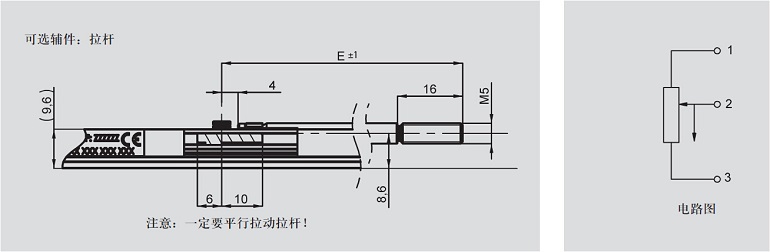

多种拉杆可选定制 ( PTP发货时不包含固定卡子和拉杆。如有需要,请单独订购。) |
||||||||||||
安装说明 传感器应被安装在干燥和干净的环境下。 |
||||||||||||
注意事项 在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等值,是传感器工作在以运算放大器作为电压输出器输出电压给滑刷,且滑刷上不带负载(le≤1 μA)的条件得出的。 |
