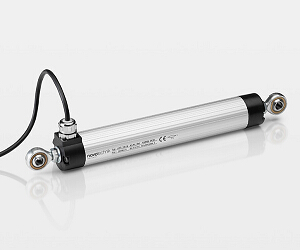

LWG系列直线位移传感器 电位计式
- 电位器式直线位移传感器，加倍支撑的拉杆设计，使用寿命长，运行速度高，组合式滑刷组件，万向球铰可以大角度范围内自由安装，防护等级高。
- 产品型号：LWG 系列
- 产品品牌：Novotechnik(诺我）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 详细规格

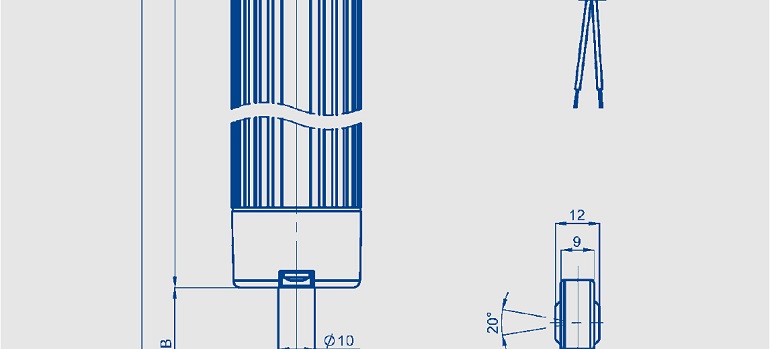

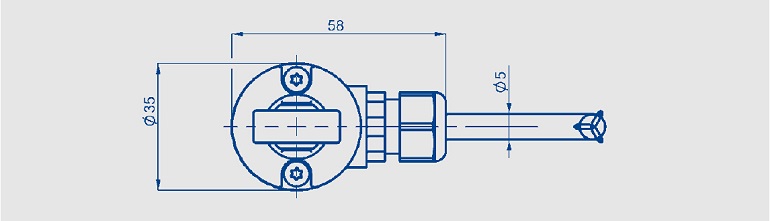

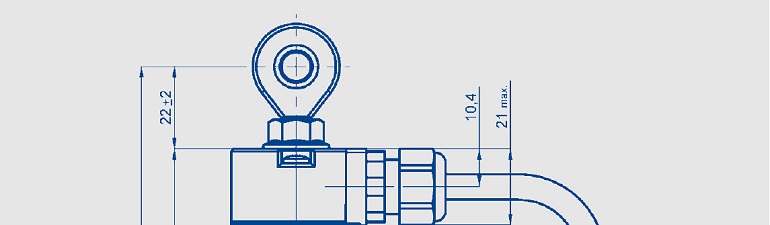

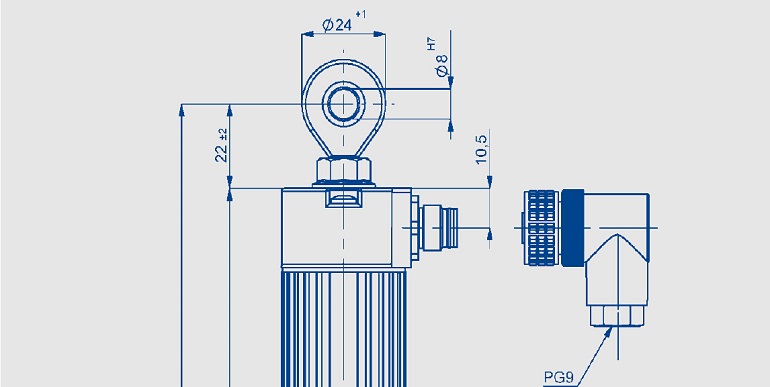

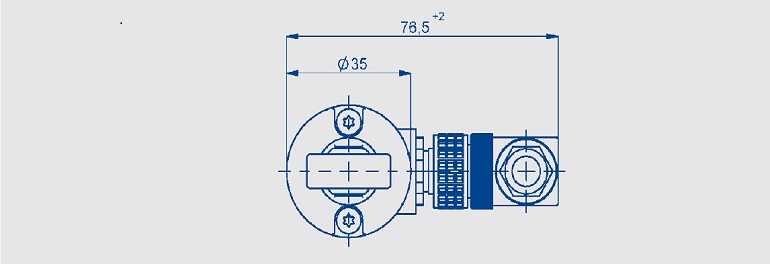

- 产品尺寸
特点：
• 双端轴承受力杆
• 万向球铰，可以大角度范围自由转动，克服机械间隙误差( 最大至±12.5º )
• 线性优异
• 分辨率高于0.01mm
• 使用寿命长，不同应用情况下，运动次数高达5 千万次
• 防护等级IP65
• 可选直出电缆或插头连接方式
• 如需加强型防护等级IP67 产品，请参见LWX 系列产品资料
传感器测量喷涂在PCB 上的导电电阻材料阻值，从而实现精密测量，滑刷安装在传动杆上和导电电阻材料紧密结合。测量精度高，寿命长。
该系列传感器可广泛地应用于机械和汽车工业中，也可用于自动控制和机器人技术中，具有测量精度高、坚固的显著特点。
该传感器测量原理简单，如无源、绝对值输出等特点，使它不易受到电磁干扰。
|
说 |
明 |
|
|
外 |
壳 |
阳极氧化铝 |
|
安 |
装 |
见图 |
|
拉 |
杆 |
不锈钢AISI 303，可旋转 |
|
轴 |
承 |
密封轴承 |
|
电阻元件 |
导电塑料 |
|
|
滑刷组件 |
贵金属多触脚滑刷，带弹性阻尼 |
|
|
电气连接 |

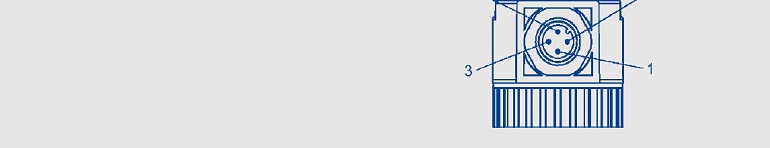

4针M12x1圆插头 |
|
|
|
3芯PVC屏蔽电缆，3 x 0.34mm²，长1 米 |
|
| 型号定义 | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | LWG | |
| 050 | 075 | 0100 | 0150 | 0175 | 0225 | 0250 | 0300 | 0360 | 0450 | 0500 | 0550 | 0600 | 0750 | ||
| 电气参数 | 单位 | ||||||||||||||
| 工作量程 | 50 | 75 | 100 | 150 | 175 | 225 | 250 | 300 | 360 | 450 | 500 | 550 | 600 | 750 | mm |
| 电气行程 | 52 | 77 | 102 | 152 | 178 | 229 | 254 | 305 | 366 | 457 | 508 | 559 | 610 | 762 | mm |
| 标准阻值 | 2 | 3 | 3 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 10 | kΩ |
| 阻值公差 | 20 | ±% | |||||||||||||
| 独立线性 | 0.2 | 0.1 | 0.1 | 0.08 | 0.07 | 0.07 | 0.07 | 0.06 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.04 | % |
| 可重复性 | 0.01 | mm | |||||||||||||
| 滑刷正常工作电流 | ≤ 1 | µA | |||||||||||||
| 致故障时滑刷的最大电流 | 10 | mA | |||||||||||||
| 允许最大工作电压 | 42 | V | |||||||||||||
| 输出电压与输入电压的有效温度系数比 | 通常5 | ppm/K | |||||||||||||
| 绝缘阻抗 (500 VDC) | ≥ 10 | MΩ | |||||||||||||
| 绝缘强度(500 VAC, 50 Hz) | ≤ 100 | µA | |||||||||||||
| 机械参数 | |||||||||||||||

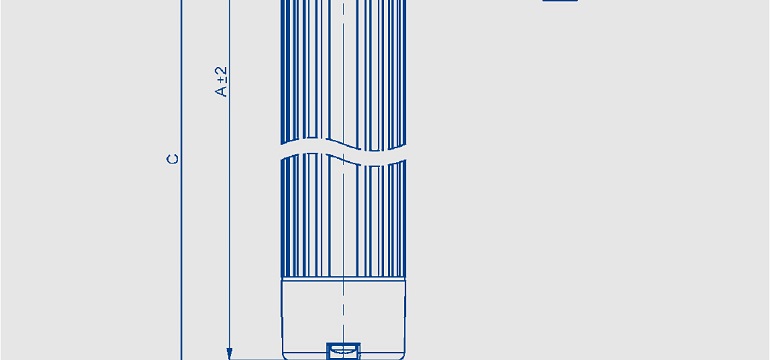

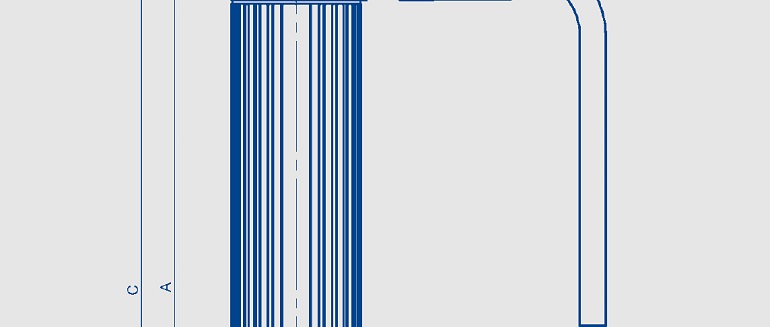

| 外壳长度（尺寸A） | 176 | 201 | 227 | 277 | 303 | 354 | 379 | 430 | 505 | 619 | 684 | 747 | 810 | 994 | ±2 mm |

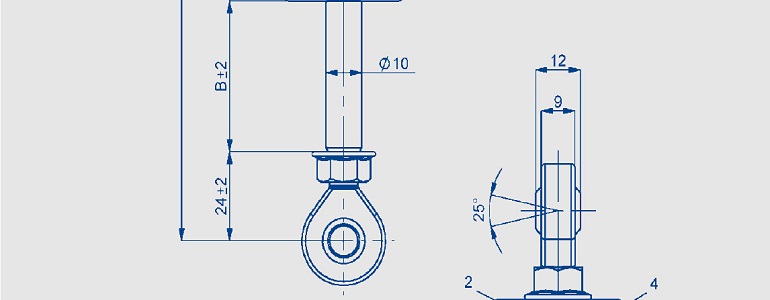

| 机械行程（尺寸B） | 54 | 79 | 105 | 155 | 181 | 231 | 257 | 307 | 368 | 460 | 510 | 561 | 612 | 764 | ±2 mm |
| 铰接头间的最小距离（尺寸C） | 222 | 247 | 273 | 323 | 349 | 400 | 425 | 476 | 551 | 665 | 730 | 793 | 856 | 1040 | mm |
| 重量 (带插头) | 356 | 397 | 437 | 518 | 558 | 639 | 679 | 760 | 878 | 1057 | 1157 | 1264 | 1356 | 1655 | g |
| 工作受力 | |||||||||||||||
| 水平方向 | 3.6 | 3.6 | 3.7 | 4 | 4.2 | 4.5 | 4.6 | 4.9 | 5.2 | 5.7 | 6 | 6.3 | 6.6 | 7.5 | N |
| 垂直方向 | 7.4 | 7.4 | 7.6 | 8 | 8.2 | 8.7 | 8.9 | 9.3 | 9.8 | 10.6 | 11 | 11.4 | 11.9 | 13.2 | N |
| 环境参数 | |||||||||||||||
| 工作温度范围 | -30 ... +100 | ºC | |||||||||||||
| 工作湿度范围 | 0 ... 95 (无冷凝) | %R.H. | |||||||||||||
| 抗振动标准 | 5 ... 2000 | Hz | |||||||||||||
| Amax = 0.75 | mm | ||||||||||||||
| amax = 20 | g | ||||||||||||||
| 抗冲击标准 | 50 | g | |||||||||||||
| 11 | ms | ||||||||||||||
| 寿命 | 通常 >50 x 106 | 次 | |||||||||||||
| 最大运行速度 | 5 | m/s | |||||||||||||
| 防护等级 | IP 65 (DIN EN 60529) | ||||||||||||||
| 订购规格（插头连接方式） | 订购规格（电缆连接方式） | ||||||||||||||
| 型 号 | 产品编号 | 型 号 | 产品编号 | ||||||||||||
| LWG-0050 | 26102 | LWG-0050-000-201 | 26202 | ||||||||||||
| LWG-0075 | 26103 | LWG-0075-000-201 | 26203 | ||||||||||||
| LWG-0100 | 26104 | LWG-0100-000-201 | 26204 | ||||||||||||
| LWG-0150 | 26106 | LWG-0150-000-201 | 26206 | ||||||||||||
| LWG-0175 | 26107 | LWG-0175-000-201 | 26207 | ||||||||||||
| LWG-0225 | 26109 | LWG-0225-000-201 | 26209 | ||||||||||||
| LWG-0250 | 26110 | LWG-0250-000-201 | 26210 | ||||||||||||
| LWG-0300 | 26112 | LWG-0300-000-201 | 26212 | ||||||||||||
| LWG-0360 | 26114 | LWG-0360-000-201 | 26214 | ||||||||||||
| LWG-0450 | 26118 | LWG-0450-000-201 | 26218 | ||||||||||||
| LWG-0500 | 26120 | LWG-0500-000-201 | 26220 | ||||||||||||
| LWG-0550 | 26122 | LWG-0550-000-201 | 26222 | ||||||||||||
| LWG-0600 | 26124 | LWG-0600-000-201 | 26224 | ||||||||||||
| LWG-0750 | 26130 | LWG-0750-000-201 | 26230 | ||||||||||||
| 可定制其他特殊长度 | |||||||||||||||
