TX2 系列 带安装卡

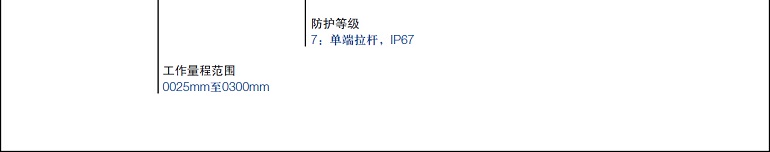

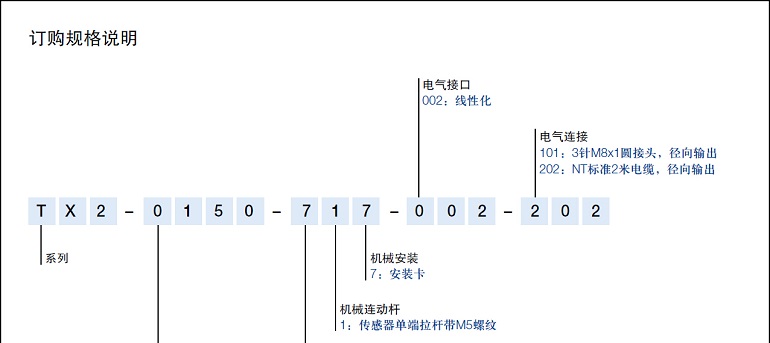

型号定义

TX2

TX2

TX2

TX2

TX2

TX2

TX2

TX2

0025

0050

0075

0100

0150

0200

0250

0300

电气参数

单位

工作量程

25

50

75

100

150

200

250

300

mm

电气行程

27

52

77

102

155

205

255

305

mm

标准阻值

1

2

3

4

6

8

10

12

kΩ

阻值公差

20

±%

独立线性

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

±%

可重复性

0.01

mm

滑刷正常工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

允许最大工作电压

42

V

输出电压与输入电压的有效温度系数比

通常 5

ppm/K

绝缘阻抗 (500 VDC)

≥ 10

MΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

机械参数

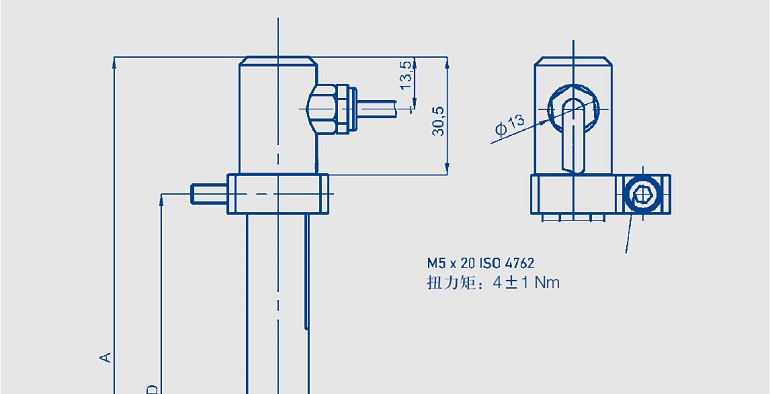

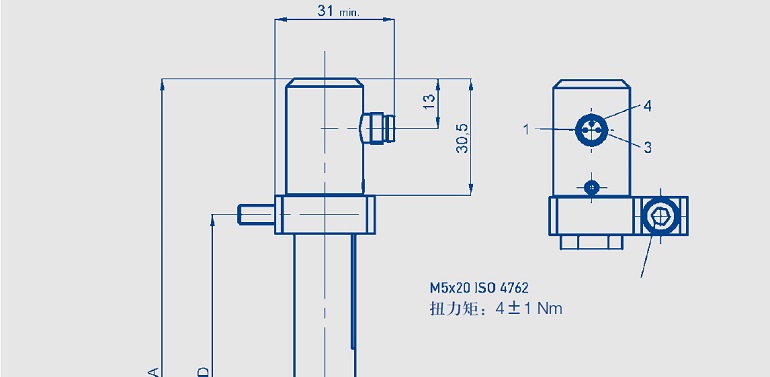

外壳长度（尺寸A）

86

111

136

161

224

274

324

374

± 1 mm

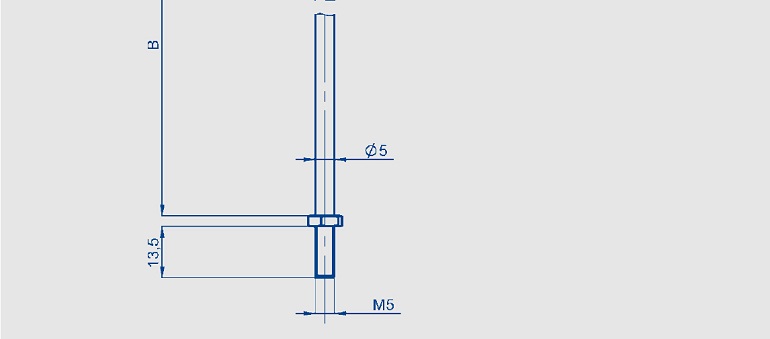

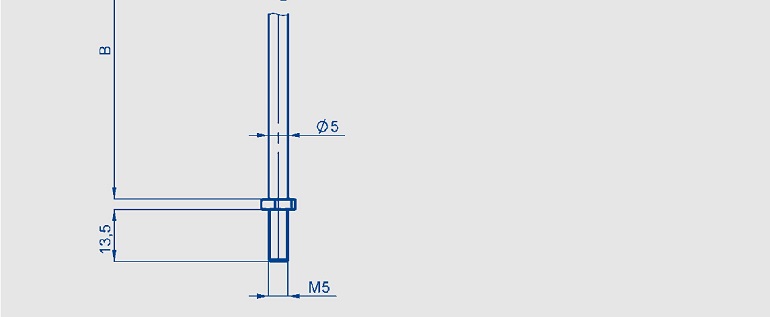

机械行程（尺寸B）

30

55

80

105

158

208

258

308

± 1 mm

推荐的安装卡距离（尺寸 D）

30

50

70

90

140

190

240

290

mm

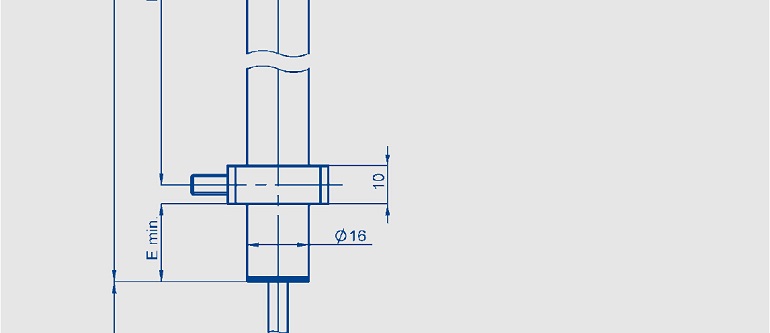

安装卡与外壳端最小间距（尺寸E）

15

20

25

25

35

35

35

35

mm

重量

带插头 (101)

100

110

120

130

150

163

190

205

g

带电缆 (202)

120

156

160

177

190

225

250

270

g

工作受力

水平方向

垂直方向

< 5 (在RT = 20 ºC时)

N

启动拉力

最大15 (*)

N

环境参数

工作温度范围

带插头：-40 ... +85；带电缆：-20 ... +100

ºC

工作湿度范围

0 ... 95 (无冷凝)

% R.H.

抗振动标准

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击标准

50

g

6

ms

寿命

通常>50 x 106

次

最大运行速度

5

m/s

防护等级

IP67 DIN EN 60529 (使用IP67或更高等级的接头)

本防护等级IP67系在DIN EN 60529规约下取得：

条件1米的深水，浸泡0.5小时。

在不同的应用及工作周期条件下，拉杆密封性或许有所降低。敬请在使用产品前阅读手册。

*）水平启动拉力也许会根据环境温度和拉杆静止时间长短而有所增大（大于15 N）。

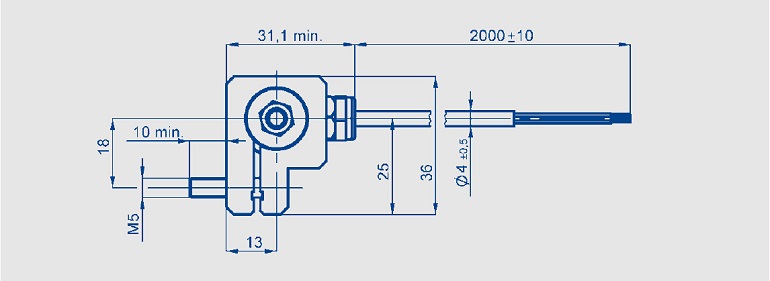

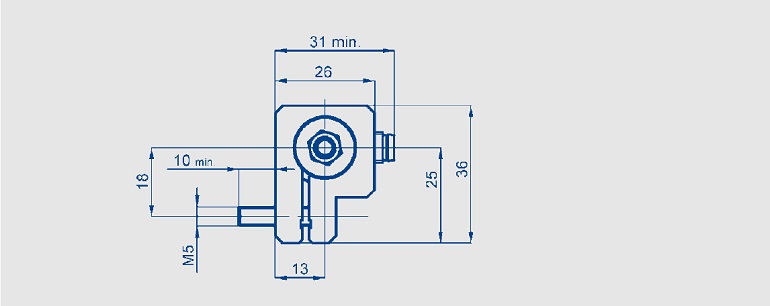

安装说明

万向球窝接头连接用于缓冲侧向受力，弥补因传感器轴和拉杆移动方向不平行产生的摩擦和机械间隙误差，使传感器安装灵活

注意事项

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le1μA) 的条件得出的。
