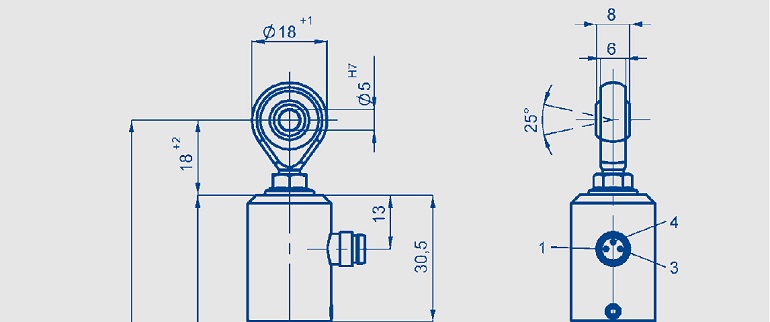

TX2 系列带球眼安装接头

特点：

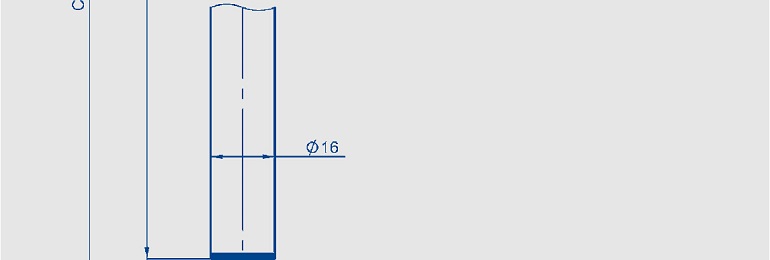

• 结构紧凑Ø 16 mm

• 防护等级IP67

• 带侧向受力缓冲的万向头连接，无机械间隙误差，可以±12.5º 范围内自由转动

• 使用寿命长，视不同应用场合，运行次数可达5000 万次运动

• 分辨率优于 0.01 mm

• 线性优异，达±0.05%

• 适用于潮湿、油污、灰尘等恶劣环境

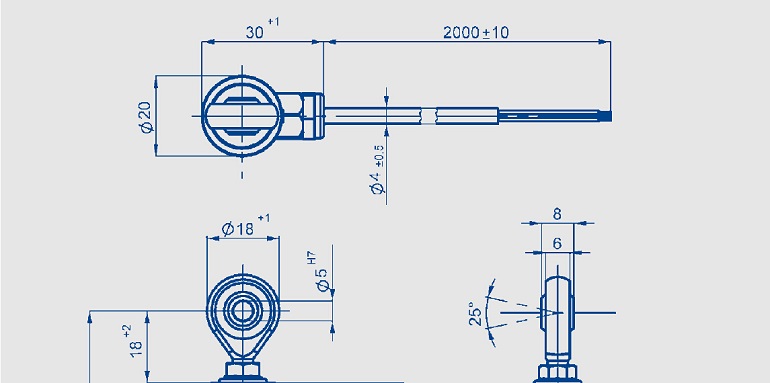

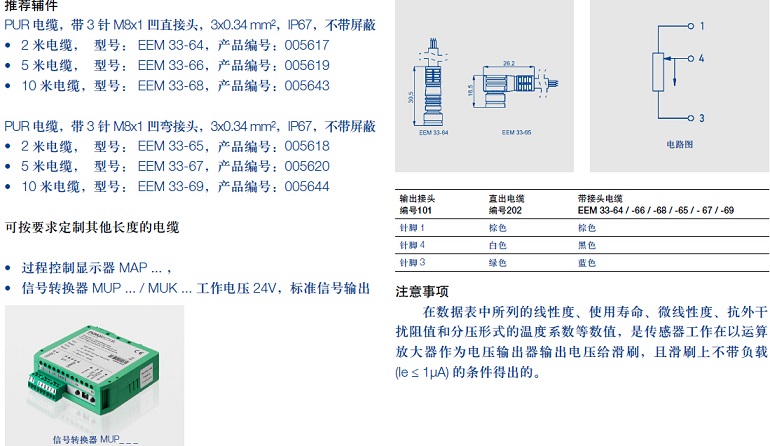

• 可选输出电缆或插头连接方式

这款传感器具有防护等级高、结构紧凑和价格低廉的特点。金属法兰和双密封拉杆设计，坚固耐用，在脏、尘、湿、潮等极端恶劣环境下能可靠工作。侧向力缓冲万向球眼接头极大方便客户安装，特别适合工程机械类应用。传感器电气连接可选择径向接头或径向电缆。

其它类型的传感器，如带/ 不带复位弹簧、安装卡子、传感器一端带直出电缆或法兰接头等参见有关TEX 产品资料。

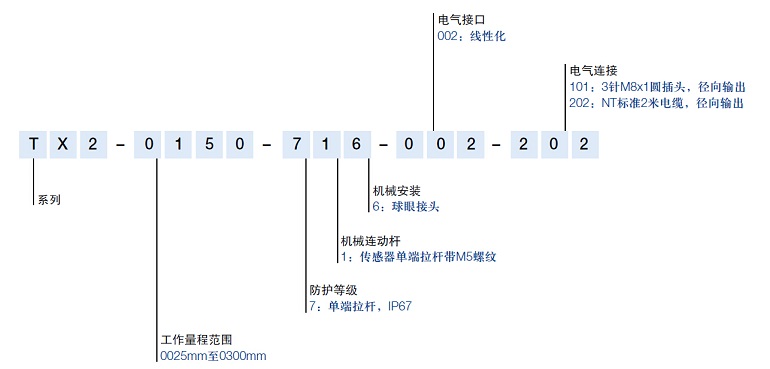

型号定义	TX2		TX2		TX2	TX2	TX2	TX2	TX2	TX2
	0025		0050		0075	0100	0150	0200	0250	0300
电气参数											单位
工作量程	25		50		75	100	150	200	250	300	mm
电气行程	27		52		77	102	155	205	255	305	mm
标准阻值	1		2		3	4	6	8	10	12	kΩ
阻值公差	20										±%
独立线性	0.2		0.1		0.1	0.1	0.05	0.05	0.05	0.05	±%
可重复性	0.01										mm
滑刷正常工作电流	≤ 1										µA
致故障时滑刷的最大电流	10										mA
允许最大工作电压	42										V
输出电压与输入电压的有效温度系数比	通常 5										ppm/K
绝缘阻抗 (500 VDC)	≥ 10										MΩ
绝缘强度 (500 VAC, 50 Hz)	≤ 100										µA
机械参数

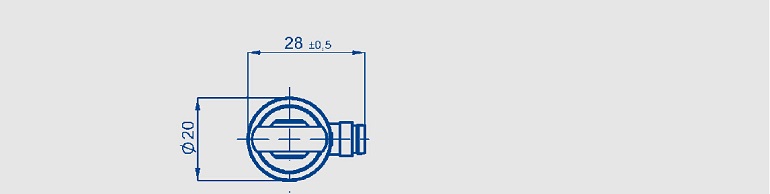

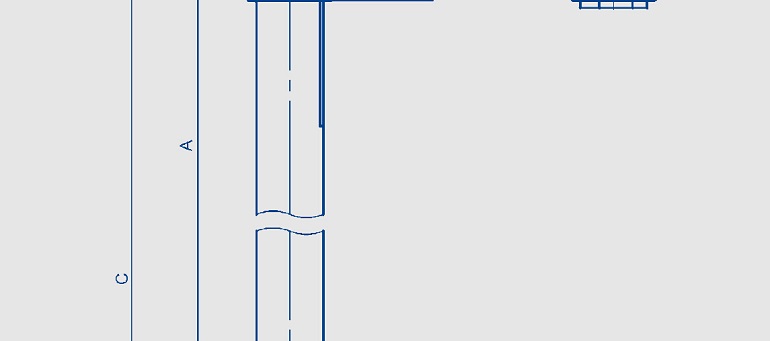

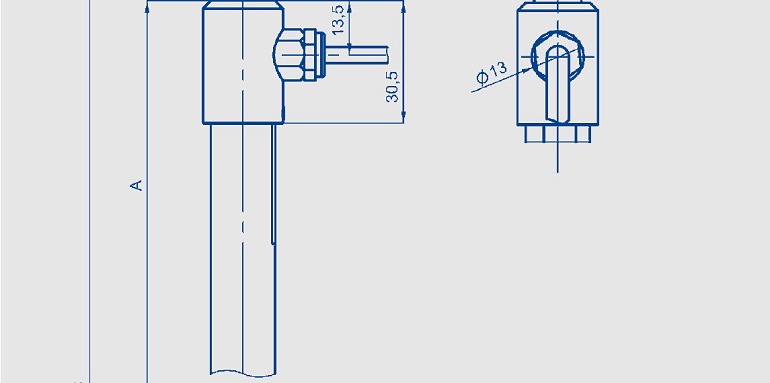

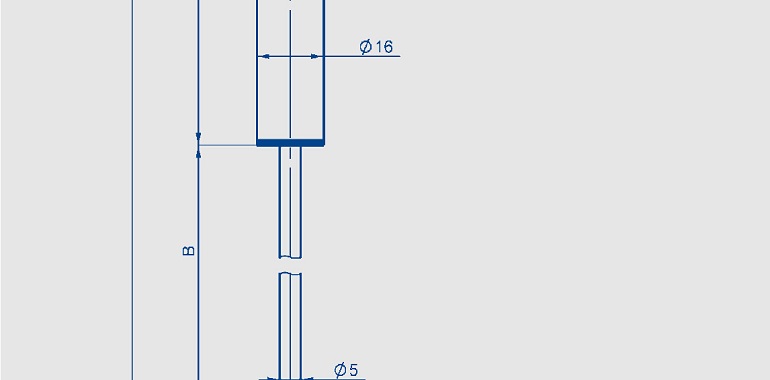

外壳长度（尺寸A）		88		111	136	161	224	274	324	374	± 2 mm

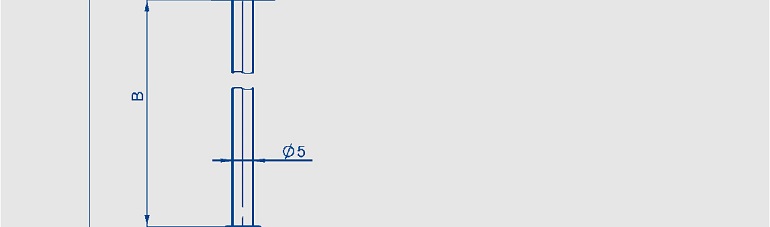

机械行程（尺寸B）		30		55	80	105	158	208	258	308	± 2 mm

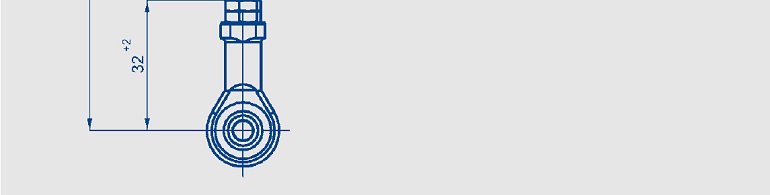

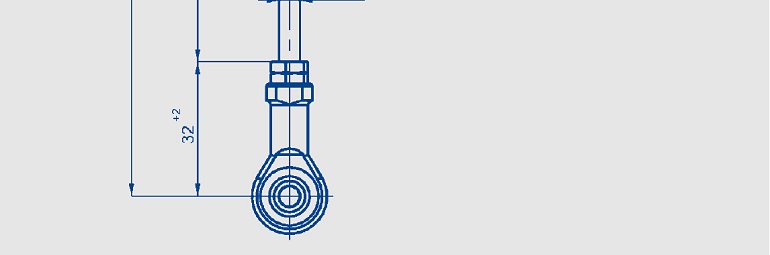

绞接头间的最短距离（尺寸 C）		136		161	186	211	274	324	374	424	mm
重量
带插头 (101)	100		110		120	130	150	163	190	205	g
带电缆 (202)	120		156		160	177	190	225	250	270	g
工作受力
水平方向
垂直方向	< 5 (在RT = 20ºC时)										N
启动拉力	最大15 (*)										N
环境参数
工作温度范围	带插头：-40 ... +85；带电缆：-20 ... +100										ºC
工作湿度范围	0 ... 95 (无冷凝)										% R.H.
抗振动标准	5 ... 2000										Hz
	Amax = 0.75										mm
	amax = 20										g
抗冲击标准	50										g
	6										ms
寿命	通常>50 x 106										次
最大运行速度	5										m/s
防护等级	IP67DIN EN 60529 (使用IP67或更高等级的接头)
	本防护等级IP67系在DIN EN 60529规约下取得：
	条件1米的深水，浸泡0.5小时。
	在不同的应用及工作周期条件下，拉杆密封性或许有所降低。敬请在使用产品前阅读手册。
*）水平启动拉力也许会根据环境温度和拉杆静止时间长短而有所增大（大于15 N）
