TEX 系列 复位弹簧

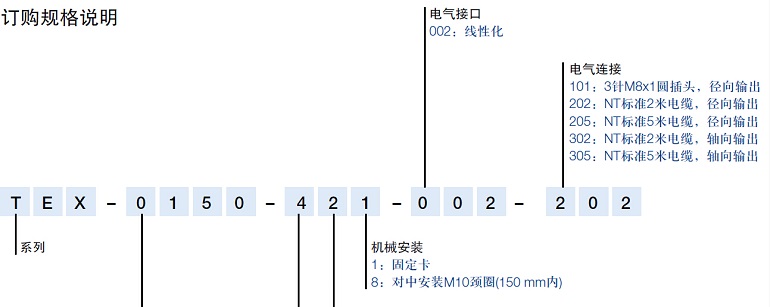

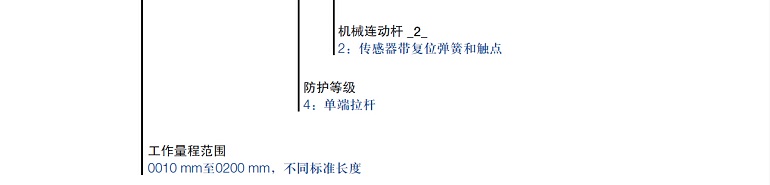

型号定义

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

0010

0025

0050

0075

0100

0125

0150

0175

0200

电气参数

单位

工作量程

10

25

50

75

100

125

150

175

200

mm

电气行程

12

27

52

77

102

130

155

180

205

mm

标准阻值

1

1

2

3

4

5

6

7

8

kΩ

阻值公差

20

±%

独立线性

0.25

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

±%

可重复性

0.01 (无侧向负载)

mm

滑刷正常工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

允许最大工作电压

42

V

输出电压与输入电压的有效温度系数比

通常 5

ppm/K

绝缘阻抗 (500 VDC)

≥ 10

MΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

机械参数

外壳长度（尺寸A）

63

78

103

128

153

194

219

244

269

± 2mm

机械行程（尺寸B）

14

29

54

79

104

132

157

182

207

± 2mm

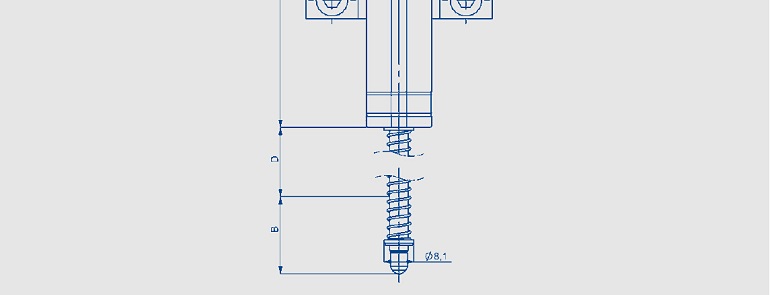

尺寸D

25

25

50

75

95

98

105

113

121

± 2mm

尺寸D2

41

41

50

75

95

98

105

± 2mm

重量

带电缆TEX- _ _ _ _ - 42_- 002-202

80

85

95

105

115

155

165

175

185

g

带插头TEX- _ _ _ _ - 42_- 002-101

50

55

65

75

85

125

135

145

155

g

其他重量

对中安装 10 g

工作受力（水平方向）

5.6 (在RT = 20ºC时)

± 0.8 N

最大运动频率（居中位置）

49

43

35

28

24

21

20

20

20

Hz

环境参数

工作温度范围

-40 ... +85

ºC

工作湿度范围

0 ... 95 (无冷凝)

% R.H.

抗振动标准

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击标准

50

g

6

ms

寿命

通常>50 x 106

次

最大运行速度

5

m/s

防护等级

IP 54 DIN EN 60529

发货内容包括

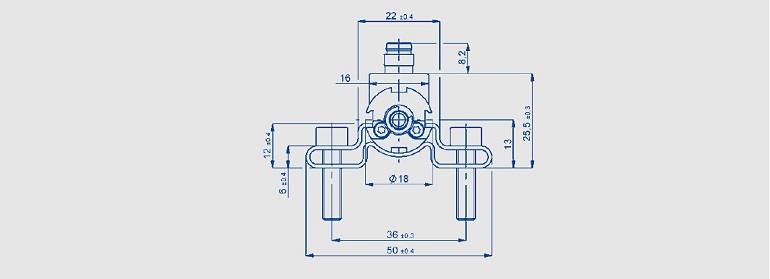

• 2 个安装卡

• 4 个M5x20 螺钉

安装说明

带M2.5 螺纹的通用标准触点可以用其他触点替换。本传感器拉杆能自转。

注意事项

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le 1μA)的条件得出的。
