TEX 系列 带拉杆

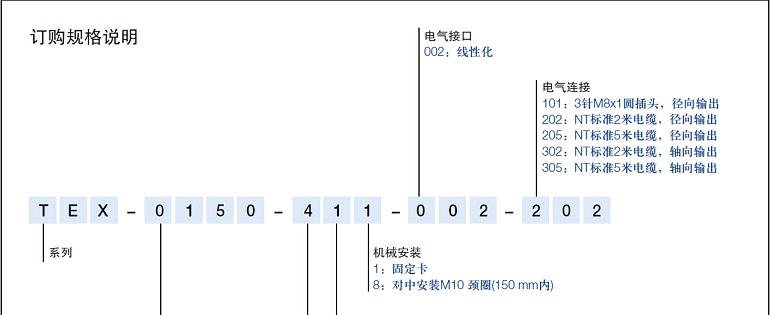

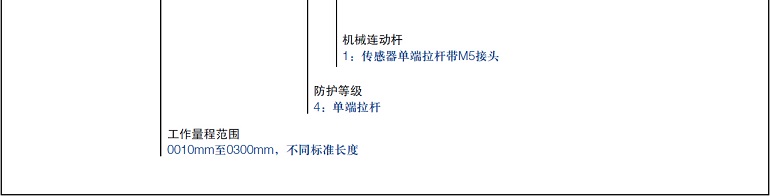

型号定义

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

0010

0025

0050

0075

0100

0125

0150

0175

0200

0250

0300

电气参数

单位

工作量程

10

25

50

75

100

125

150

175

200

250

300

mm

电气行程

12

27

52

77

102

130

155

180

205

255

305

mm

标准阻值

1

1

2

3

4

5

6

7

8

10

12

kΩ

阻值公差

20

±%

独立线性

0.25

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

0.05

0.05

±%

可重复性

0.01

mm

滑刷正常工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

允许最大工作电压

42

V

输出电压与输入电压的有效温度系数比

通常 5

ppm/K

绝缘阻抗 (500 VDC)

≥ 10

MΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

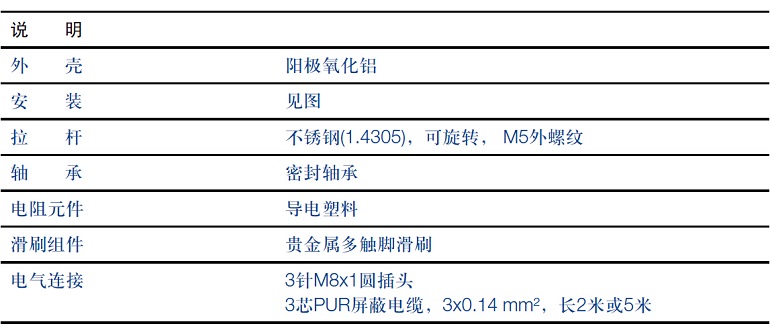

机械参数

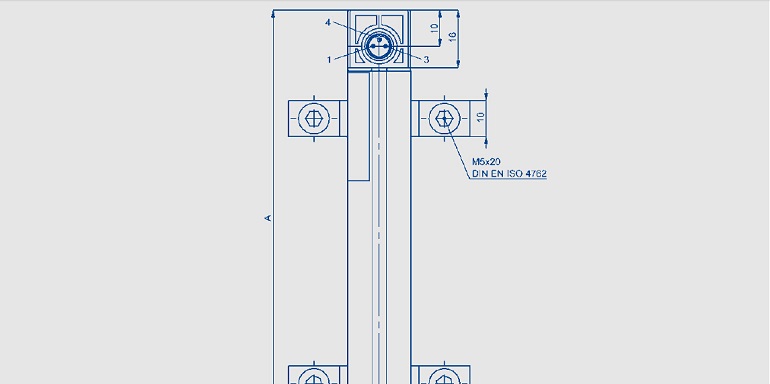

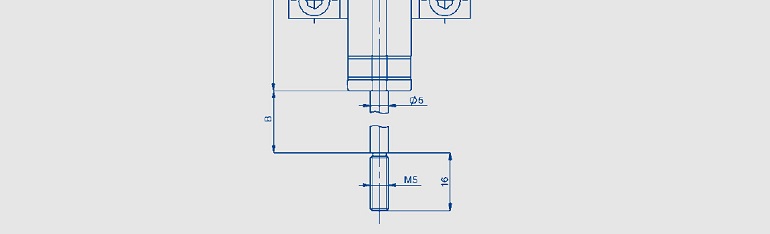

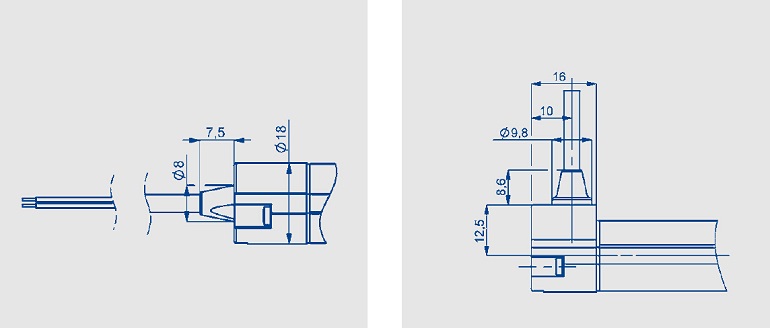

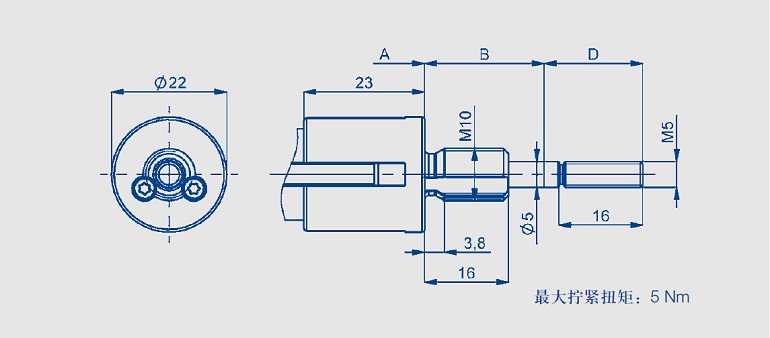

外壳长度（尺寸A）

63

78

103

128

153

194

219

244

269

319

369

± 2 mm

拉杆长度（尺寸B）

14

29

54

79

104

132

157

182

207

257

307

± 2 mm

拉杆停止壳体外部尺寸（尺寸D）

41

41

41

41

41

38

38

± 2 mm

重量

带电缆TEX- _ _ _ _ - 41_ - 002-202

77

82

92

102

112

152

162

172

182

202

222

g

带插头TEX- _ _ _ _ - 41_ - 002-101

45

50

60

70

80

120

130

140

150

170

190

g

其他重量

对中安装 10 g

工作受力（水平方向）

≤ 3.0 (在RT = 20 ºC时)

N

环境参数

工作温度范围

-40 ... +85

ºC

抗振动标准

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击标准

50

g

6

ms

寿命

通常>100 x 106

次

最大运行速度

10

m/s

防护等级

IP54 DIN EN 60529

发货内容包括

• 2 个安装卡

• 4 个M5x20 螺钉

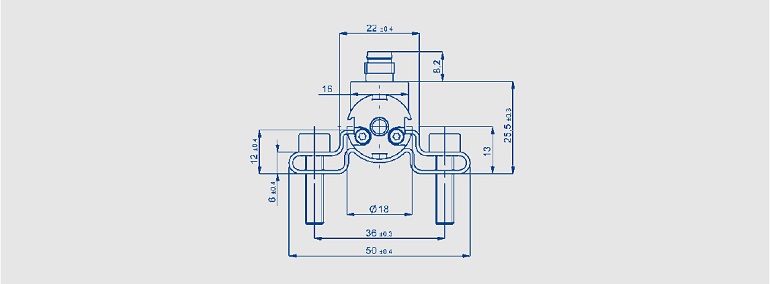

安装说明

球铰连轴器能有效缓解传感器水平安装方向和拉杆运动方向产生的侧向荷载摩擦及误差。

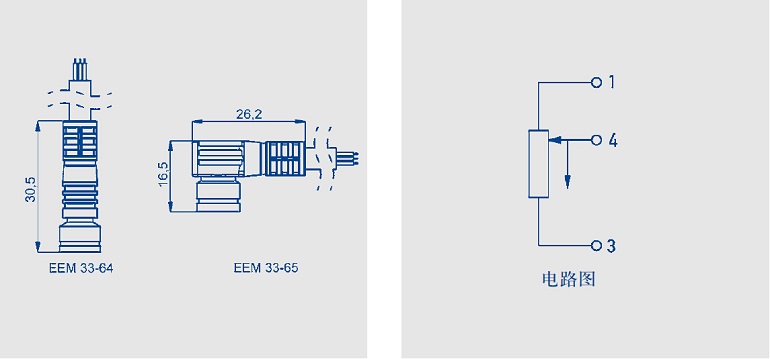

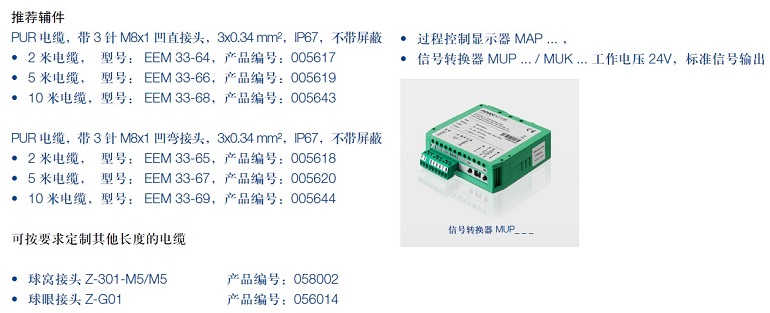

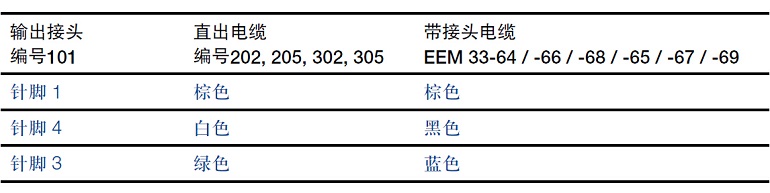

注意事项

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le1μA)的条件得出的。
