TEX 系列 带球眼安装接头

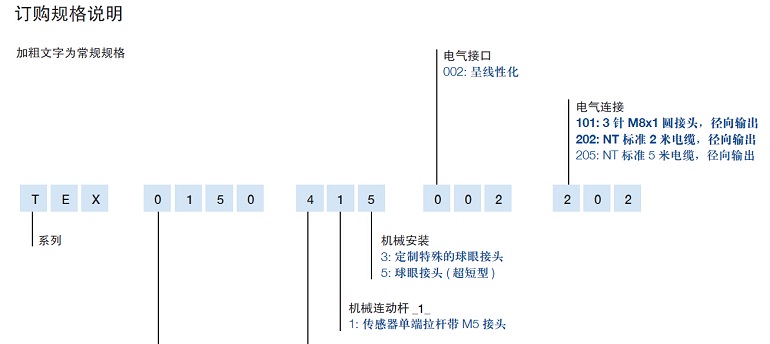

型号定义

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

TEX

0010

0025

0050

0075

0100

0125

0150

0175

0200

0250

0300

电气参数

单位

工作量程

10

25

50

75

100

125

150

175

200

250

300

mm

电气行程

12

27

52

77

102

130

155

180

205

255

305

mm

标准阻值

1

1

2

3

4

5

6

7

8

10

12

kΩ

阻值公差

20

±%

独立线性度

0.25

0.2

0.1

0.1

0.1

0.05

0.05

0.05

0.05

0.05

0.05

±%

可重复性

0.01

mm

滑刷工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

最大允许工作电压

42

V

输出电压与输入电压的有效温度系数比

通常 5

ppm/K

绝缘阻抗 (500 VDC)

≥ 10

MΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

机械参数

外壳长度 ( 尺寸 A)

63

78

103

128

153

194

219

244

269

319

369

± 2 mm

拉杆长度 ( 尺寸 B)

14

29

54

79

104

132

157

182

207

257

307

± 2 mm

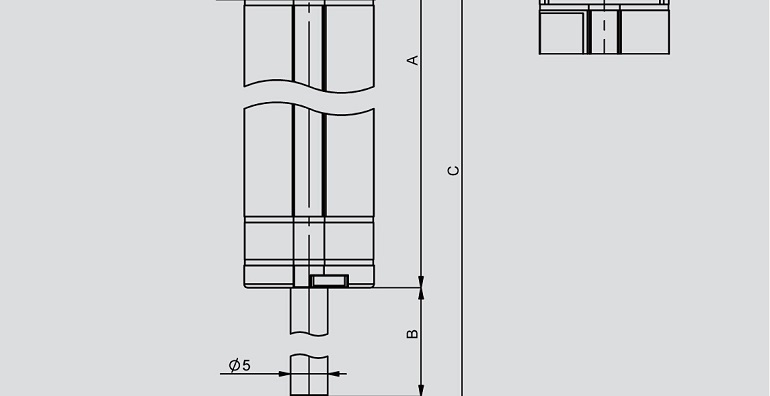

绞接头间的最短距离 ( 尺寸 C)

114.5

129.5

154.5

179.5

204.5

245.5

270.5

295.5

320.5

370.5

420.5

型号 _15 ( 尺寸 D = 18 mm)

绞接头间的最短距离 ( 尺寸 C)

121.5

136.5

161.5

186.5

211.5

252.5

277.5

302.5

327.5

377.5

427.5

型号 _13 ( 尺寸 D = 25 mm)

重量

带电缆 TEX- _ _ _ _ - _1_ - 002-202

111

116

126

136

146

186

196

206

216

236

256

g

带接头 TEX- _ _ _ _ - _1_ - 002-101

79

84

94

104

114

154

164

174

184

204

224

g

工作受力

水平方向

≤ 3.0 ( 在 RT = 20℃时 )

N

环境参数

工作温度范围

-40 ... +85

℃

工作湿度范围

0 ... 95 ( 无冷凝 )

% R.H.

抗振动标准

5 ... 2000

Hz

Amax =0.75

mm

amax =20

g

抗冲击标准

50

g

6

ms

寿命

通常 >100 x 106

次

最大运行速度

10

m/s

防护等级

IP54 DIN EN 60529
