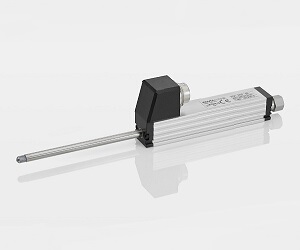

TR / TRS - 系列 - 带复位弹簧
- 电位器式直线位移传感器，结构紧凑，两端轴承支撑拉杆设计，内置复位弹簧，优异的重复性，运行速度高，触点为压入式滚花硬质钢球，带缓冲弹力，使用寿命长。
- 产品型号：TR / TRS - 系列
- 产品品牌：Novotechnik(诺我）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格
- 产品尺寸
特点：
• 使用寿命长，视不同应用场合，运行次数可达100 x 106 次运动
• 线性优异，最高可达0.075%
• 可选输出电缆或插头连接方式
• 通用标准触点
• 两端柔性轴承
• 抗冲击和振动的性能优异
位移传感器利用导电塑料和滑刷进行位置或物体外形轮廓的直接测量，不需任何形式的固体机械耦合。
这些传感器组件的一个与众不同且重要的特点是其坚固且经过工程检验的结构设计。尤为重要的是，当遇到侧向应力时（如在凸轮应用中）传感器的两端柔性轴承能起到有效缓冲的作用。
拉杆后端止动螺母设计，便于和电磁、气动液压执行机构连接。
|
说 |
明 |
|
||
|
外 |
壳 |
阳极氧化铝 |
||
|
安 |
装 |
可调整夹钳 |
||
|
拉 |
杆 |
不锈钢，AISI 303，带防止旋转装置，内螺纹M2.5x6 |
||
|
测量触点 |
带M2.5滚花，压入式硬质钢球 |
|||
|
柔性轴承 |
两端DU柔性塑料轴承 |
|||
|
电阻元件 |
导电塑料 |
|||
|
滑刷组件 |
贵金属多触脚滑刷，带弹性阻尼 |
|||
|

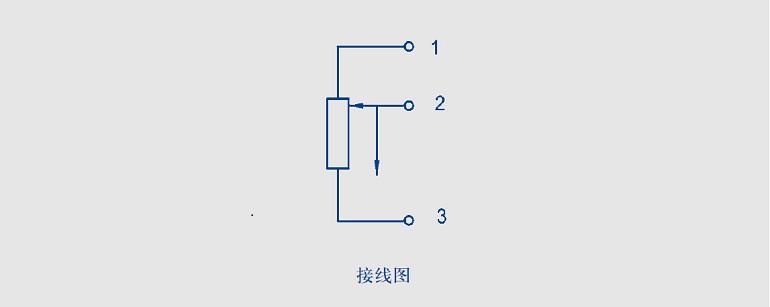

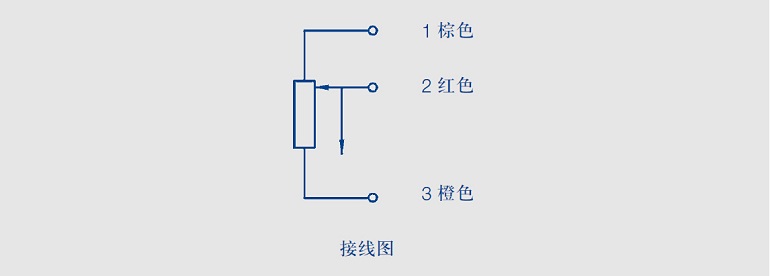

电气连接 |
||||
|
TR |
系列 |
3芯PVC屏蔽电缆，3 x 0.14 mm² ，长2米 |
||
|
TRS 系列 |

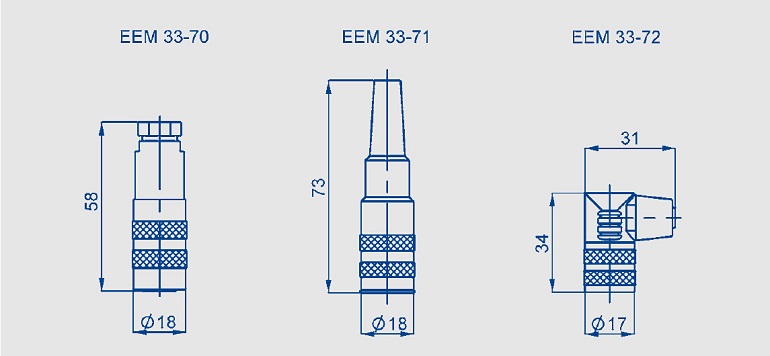

5针IEC 130-9圆插头 |
|||
|
型 |
号 |
产品编号 |
||
|
TR-0010 |
023260 |
|||
|
TR-0025 |
023261 |
|||
|
TRS-0025 |
023271 |
|||
|
TR-0050 |
023262 |
|||
|
TRS-0050 |
023272 |
|||
|
TR-0075 |
023263 |
|||
|
TRS-0075 |
023273 |
|||
|
TR-0100 |
023264 |
|||
|
TRS-0100 |
023274 |
|||
|
可按客户要求定制规格 |
||||
|
|
||||
|
型 |
号 |
产品编号 |
独立线性度 |
|
|
TR-0025-.1 |
023265 |
±0.1 % |
||
|
TRS-0025-.1 |
023275 |
±0.1 % |
||
|
TR-0050-.1 |
023266 |
±0.1 % |
||
|
TRS-0050-.1 |
023276 |
±0.1 % |
||
|
TR-0050-.05 |
023267 |
±0.05 % |
||
|
TRS-0050-.05 |
023277 |
±0.05 % |
||
|
TR-0075-.05 |
023268 |
±0.05 % |
||
|
TRS-0075-.05 |
023278 |
±0.05 % |
||
|
TR-0100-.05 |
023269 |
±0.05 % |
||
|
TRS-0100-.05 |
023279 |
±0.05 % |
||
|
型号定义 |
TR-0010 |
TR-0025 |
TR-0050 |
TR-0075 |
TR-0100 |
带电缆 |
|
|
|
TRS-0025 |
TRS-0050 |
TRS-0075 |
TRS-0100 |
带插头 |
|
电气参数 |
单位 |
|||||
|
工作量程 |
10 |
25 |
50 |
75 |
100 |
mm |
|
电气行程 |
12 |
27 |
52 |
77 |
102 |
mm |
|
标准阻值 |
1 |
1 |
5 |
5 |
5 |
kΩ |
|
阻值公差 |
20 |
±% |
||||
|
独立线性 |
0.25 |
0.2 |
0.15 |
0.1 |
0.075 |
±% |
|
可重复性 |
0.002 |
mm |
||||
|
滑刷正常工作电流 |
≤ 1 |
µA |
||||
|
致故障时滑刷的最大电流 |
10 |
mA |
||||
|
允许最大工作电压 |
24 |
42 |
42 |
42 |
42 |
V |
|
输出电压与输入电压的有效温度系数比 |
通常 5 |
ppm/K |
||||
|
绝缘阻抗 (500 VDC) |
≥ 10 |
MΩ |
||||
|
绝缘强度 (500 VAC, 50 Hz) |
≤ 100 |
µA |
||||
|
机械参数 |
||||||
|

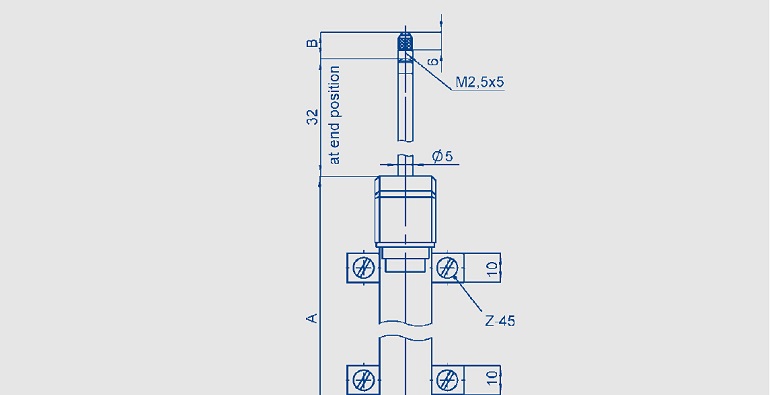

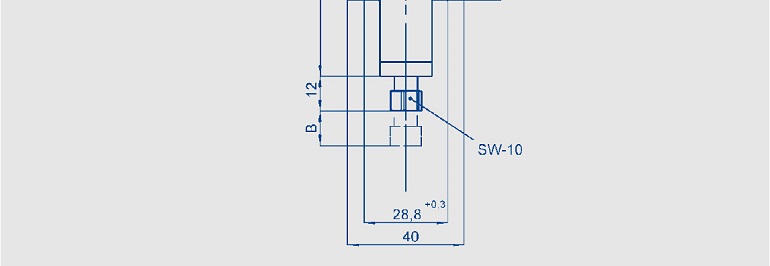

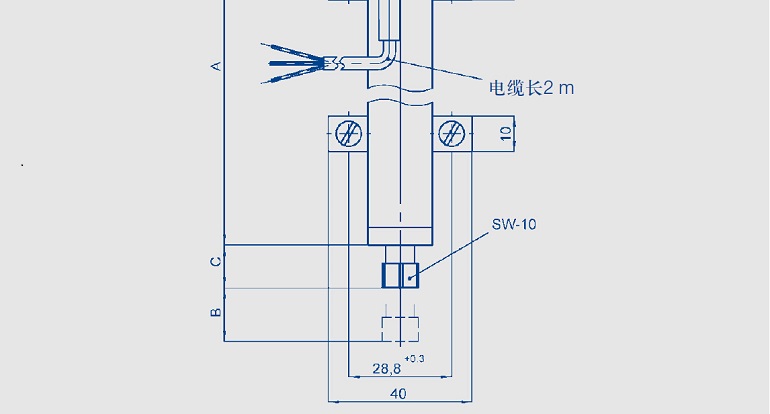

外壳长度（尺寸A） |
48 |
63 |
94.4 |
134.4 |
166 |
± 1 mm |
|
机械行程（尺寸B） |
15 |
30 |
55 |
80 |
105 |
± 1.5 mm |
|
拉杆到底外露尺寸（C）（TR系列） |
7 |
12 |
12 |
12 |
12 |
mm |
|
拉杆最大拉出底部挡块尺寸（D）（TR系列） |
6 |
32 |
32 |
32 |
32 |
mm |
|
重量 |
||||||
|
带电缆 |
80 |
120 |
150 |
180 |
200 |
g |
|
带插头 |
|
74 |
100 |
128 |
150 |
g |
|
带球铰的拉杆重量 |
18 |
25 |
36 |
48 |
57 |
g |
|
工作受力 (水平方向) |
≤ 3.5 |
≤ 2.5 |
≤ 2.5 |
≤ 2.5 |
≤ 2.5 |
N |
|
工作折返受力 (水平方向) |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
N |
|
末端止动挡板工作受力 |
最大 5 |
N |
||||
|
最大工作频率 (在较差工况即传感器检测头朝上安装时) |
20 |
18 |
14 |
11 |
10 |
Hz |
|

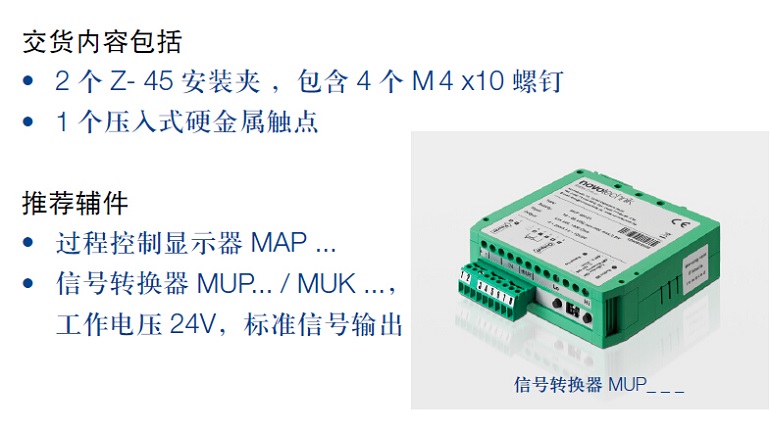

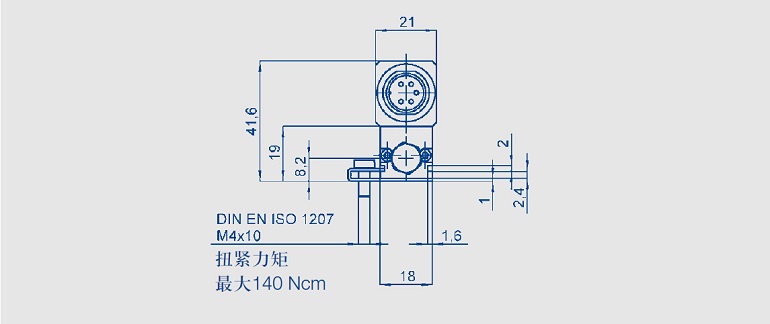

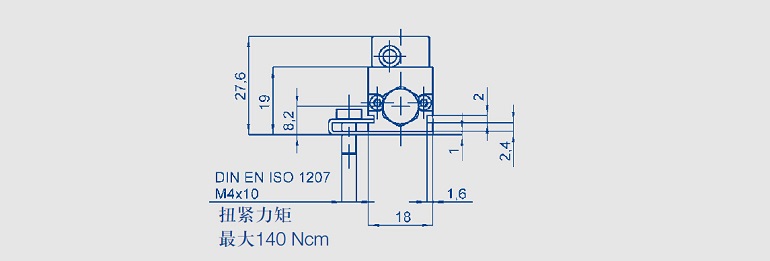

固定螺钉的允许最大扭矩 |
140 |
Ncm |
||||
|
环境参数 |
||||||
|
工作温度范围 |
-30 ... +100 |
ºC |
||||
|
抗冲击标准 |
5 ... 2000 |
Hz |
||||
|
|
Amax = 0.75 |
mm |
||||
|
|
amax = 20 |
g |
||||
|
抗振动标准 |
50 |
g |
||||
|
|
11 |
ms |
||||
|
寿命 |
>100 x 106 |
次 |
||||
|
防护等级 |
IP 40 (DIN EN 60529) |
|||||
