T/TS系列直线位移传感器
- 电位器式直线位移传感器，结构紧凑，两端轴承支撑拉杆设计，优异的重复性，运行速度高，球铰结构可消除侧向应力，使用寿命长。
- 产品型号：T/TS 系列
- 产品品牌：Novotechnik(诺我）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 产品特点
- 详细规格

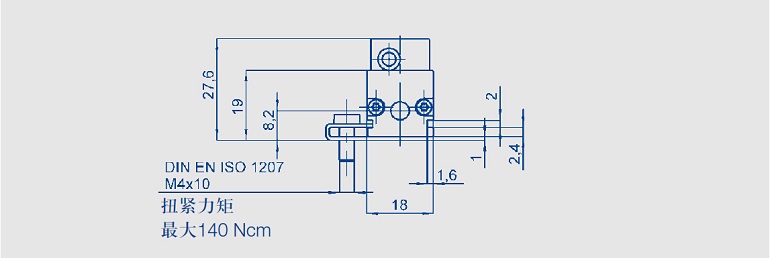

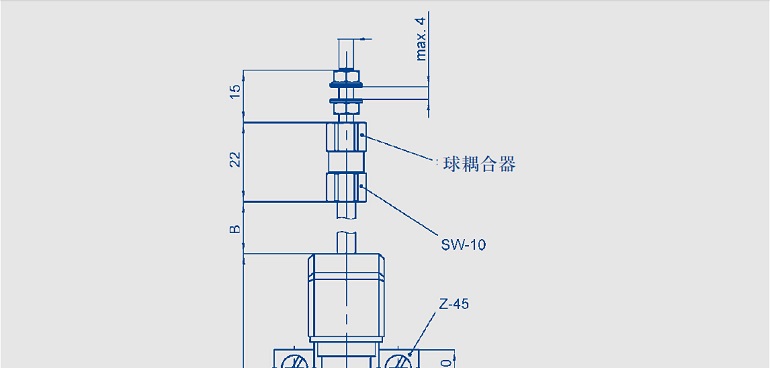

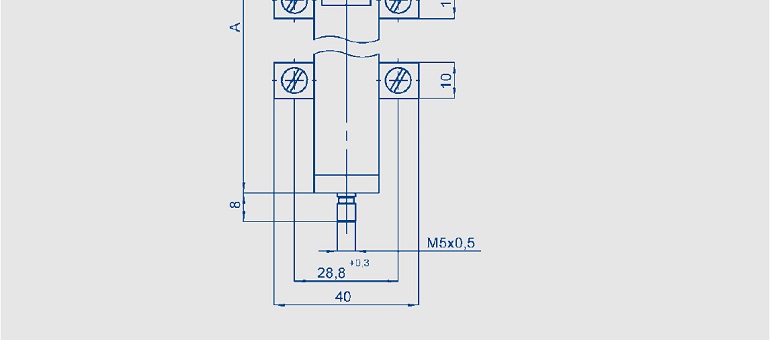

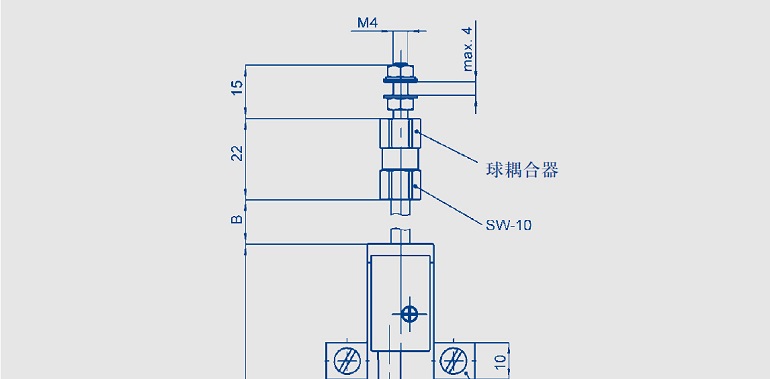

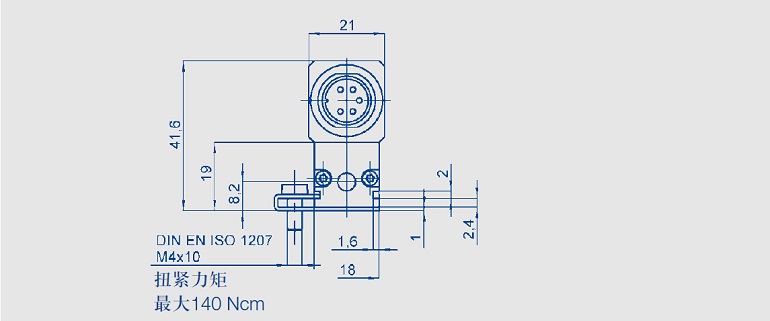

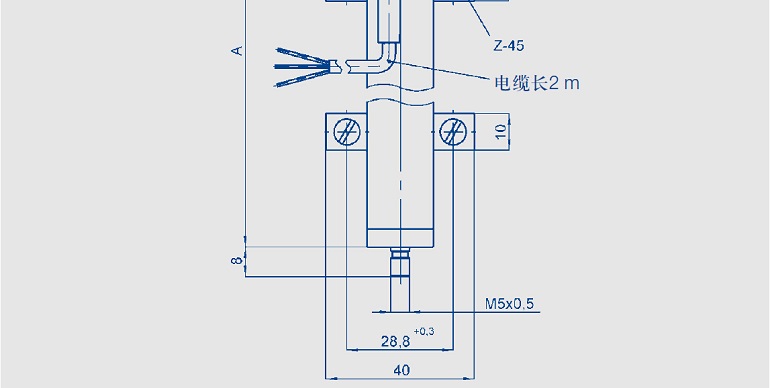

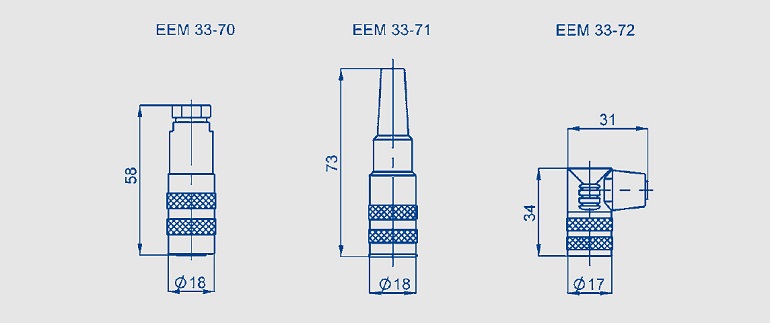

- 产品尺寸
特点：
• 使用寿命长，视不同应用场合，运行次数可达100 x 106 次运动
• 线性优异，最高可达±0.075%
• 双轴承连动杆
• 预装特别设计的球铰结构可消除侧向应力
• 运行速度最高可达10 m/s
• 抗冲击和振动的性能优异
• 可选输出电缆或插头连接方式
传感器测量喷涂在PCB 上的导电电阻材料阻值，从而实现精密的控制和调节测量。滑刷安装在连动杆上和导电电阻材料紧密结合。测量精度高、寿命长。
传感器中的球铰结构耦合( 可安装在拉杆的任一端)，可保证传感器运动自如，即便是传感器拉杆方向与运动受力方向存在侧向张力，也不会损坏传感器。
由贵金属制成的多触点、带有弹簧阻尼和独立缓冲装置的滑刷，即使在高速运行或经受冲击和震荡时仍能保证与电阻片的可靠接触。
|
说 |
明 |
|
|||
|
外 |
壳 |
阳极氧化铝 |
|||
|
安 |
装 |
可调整夹钳 |
|||
|
拉 |
杆 |
不锈钢AISI 303 |
|||
|
球 |
铰 |
带有M5 x 0.5滚花的硬质钢球，淬火处理，带缓冲弹力 |
|||
|
柔性轴承 |
两端柔性金属轴承 |
||||
|
电阻元件 |
导电塑料 |
||||
|
滑刷组件 |
贵金属多触脚滑刷，带弹性阻尼 |
||||
|

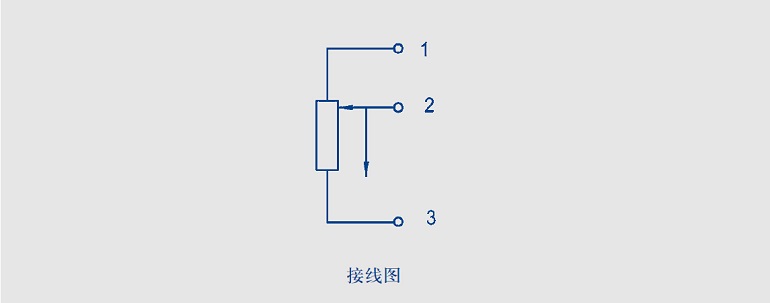

电气连接 |
|||||
|
T |
系列 |
3芯PVC屏蔽电缆，3 x 0.14 mm²，长2米 |
|||
|
TS系列 |
5针IEC 130-9圆插头 |
||||
|
订购规格 |
|
||||
|
型 |
号 |
产品编号 |
|||
|
T-0025 |
023202 |
||||
|
TS-0025 |
023232 |
||||
|
T-0050 |
023203 |
||||
|
TS-0050 |
023233 |
||||
|
T-0075 |
023204 |
||||
|
TS-0075 |
023234 |
||||
|
T-0100 |
023205 |
||||
|
TS-0100 |
023235 |
||||
|
T-0150 |
023206 |
||||
|
TS-0150 |
023236 |
||||
|
可按客户要求定制规格 |
|||||
|
型 |
号 |
产品编号 |
独立线性度 |
||
|
T-0025-.1 |
023207 |
±0.1 % |
|||
|
TS-0025-.1 |
023237 |
±0.1 % |
|||
|
T-0050-.1 |
023208 |
±0.1 % |
|||
|
TS-0050-.1 |
023238 |
±0.1 % |
|||
|
T-0050-.05 |
023209 |
±0.05 % |
|||
|
TS-0050-.05 |
023239 |
±0.05 % |
|||
|
T-0075-.05 |
023213 |
±0.05 % |
|||
|
TS-0075-.05 |
023243 |
±0.05 % |
|||
|
T-0100-.05 |
023214 |
±0.05 % |
|||
|
TS-0100-.05 |
023244 |
±0.05 % |
|||
|
T-0150-.05 |
023215 |
±0.05 % |
|||
|
TS-0150-.05 |
023245 |
±0.05 % |
|||
|
型号定义 |
T-0025 |
T-0050 |
T-0075 |
T-0100 |
T-0150 |
带电缆 |
|
|
TS-0025 |
TS-0050 |
TS-0075 |
TS-0100 |
TS-0150 |
带插头 |
|
电气参数 |
单位 |
|||||
|
工作量程 |
25 |
50 |
75 |
100 |
150 |
mm |
|
电气行程 |
27 |
52 |
77 |
102 |
152 |
mm |
|
标准阻值 |
1 |
5 |
5 |
5 |
5 |
kΩ |
|
阻值公差 |
20 |
±% |
||||
|
独立线性 |
0.2 |
0.15 |
0.1 |
0.075 |
0.075 |
±% |
|
可重复性 |
0.002 |
mm |
||||
|
滑刷正常工作电流 |
≤ 1 |
µA |
||||
|
致故障时滑刷的最大电流 |
10 |
mA |
||||
|
允许最大工作电压 |
42 |
V |
||||
|
输出电压与输入电压的有效温度系数比 |
通常 5 |
ppm/K |
||||
|
绝缘阻抗 (500 VDC) |
≥ 10 |
MΩ |
||||
|
绝缘强度 (500 VAC, 50 Hz) |
≤ 100 |
µA |
||||
|
机械参数 |
||||||
|
外壳长度（尺寸A） |
63 |
88 |
113 |
138 |
188 |
± 1 mm |
|
机械行程（尺寸B） |
30 |
55 |
80 |
105 |
155 |
± 1.5 mm |
|
重量 |
|
|||||
|
带电缆 |
140 |
160 |
170 |
190 |
220 |
g |
|
带插头 |
86 |
107 |
132 |
150 |
190 |
g |
|
带球铰的拉杆重量 |
35 |
43 |
52 |
58 |
74 |
g |
|
工作受力 (水平方向) |
≤ 0.30 |
N |
||||
|
球铰可提供的补偿量 |
± 1 mm 平行偏差，± 2.5º角度偏差 |
|||||
|
固定螺钉允许最大扭矩（带垫圈） |
140 |
Ncm |
||||
|
环境参数 |
||||||
|
工作温度范围 |
-30 ... +100 |
ºC |
||||
|
抗冲击标准 |
5 ... 2000 |
Hz |
||||
|
|
Amax = 0.75 |
mm |
||||
|
|
amax = 20 |
g |
||||
|
抗振动标准 |
50 |
g |
||||
|
|
11 |
ms |
||||
|
寿命 |
>100 x 106 |
次 |
||||
|
防护等级 |
IP 40 (DIN EN 60529) |
|||||
