特点:
• 使用寿命长,视不同应用场合,运行次数可达100 x 106 次运动
• 线性优异,最高可达 ±0.075%
• 标准电流或电压信号输出
• 可选输出电缆或插头连接方式
• 通用标准触点
• 两端支撑拉杆
• 抗冲击和振动的性能优异
该传感器为铝材外壳,带弹簧复位,内置信号转换器。通过滚花触点来直接测量固定物体的位置或移动目标的轨迹变化。内置信号转换器提供标准电压、电流信号,连接简单。
传感器外壳设计坚固、紧凑,尤其是拉杆两端由金属柔性轴承支撑,受到的侧向力得到有效吸收,适用轨迹控制测量时出现的一些凹凸物场合。
拉杆后端止动螺母设计便于和电磁、气动液压等执行机构连接。基于电位计式工作原理,磁场环境对传感器测量信号无影响。
说 |
明 |
|
外 |
壳 |
阳极氧化铝 |
安 |
装 |

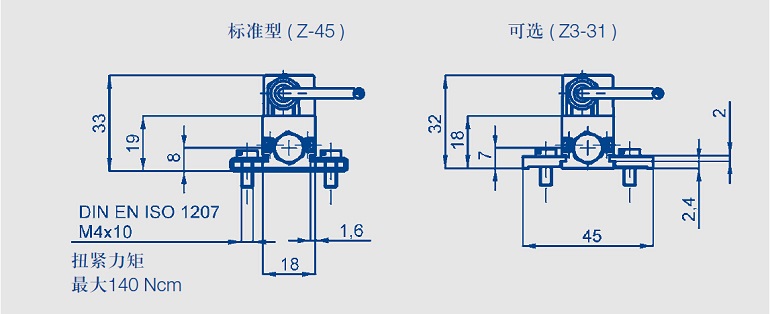

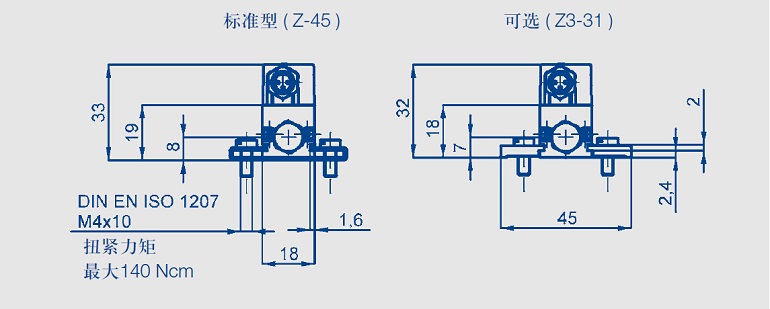

可调整夹钳 |
拉 |
杆 |
不锈钢,AISI 303,带防止旋转装置,内螺纹M2.5x6 |
测量触点 |
带M2.5滚花,压入式硬质钢球 |
|
柔性轴承 |
两端柔性金属轴承 |
|
电阻元件 |
导电塑料 |
|
滑刷组件 |
贵金属多触脚滑刷,带弹性阻尼 |
|

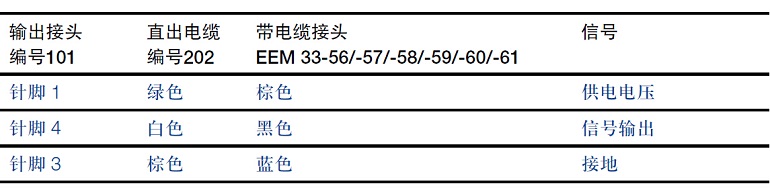

电气连接 |

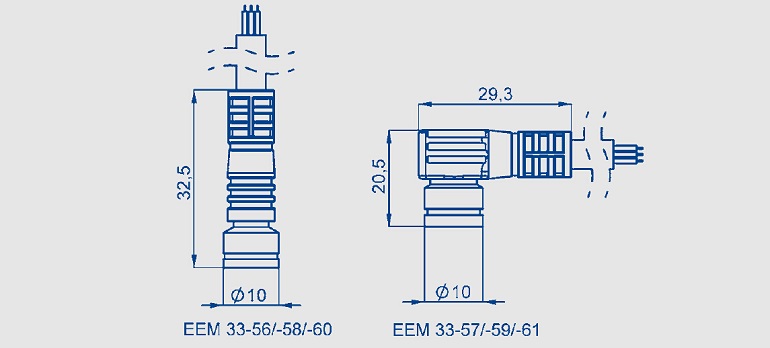

3针M8 x 1圆插头,带屏蔽 |
|
|
3芯PVC屏蔽电缆,3 x 0.14mm²,长2米 |

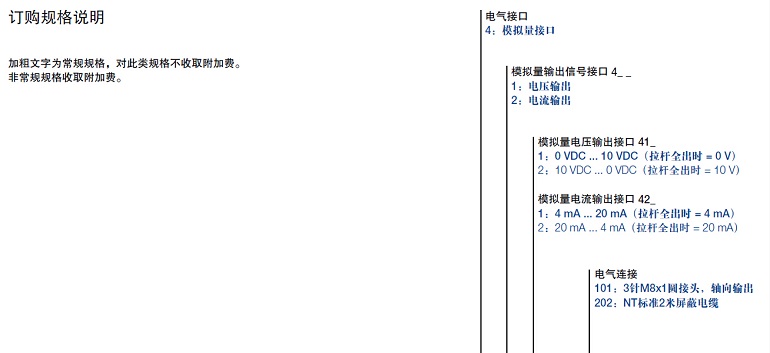

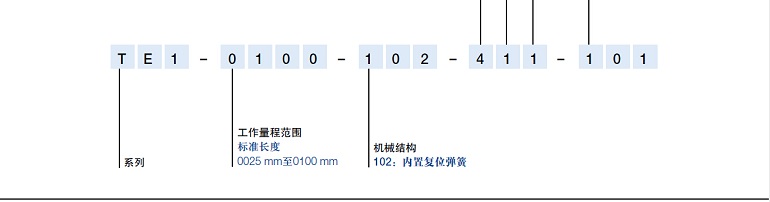

型号定义 |
TE1-0025 |
TE1-0050 |
TE1-0075 |
TE1-0100 |
|
|
机械参数 |
|
|
|
|
单位 |
|

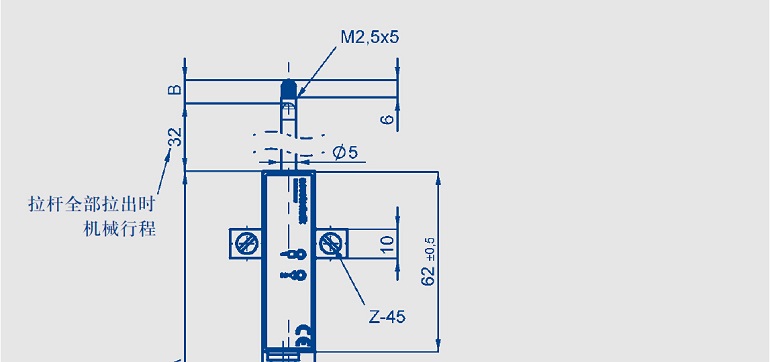

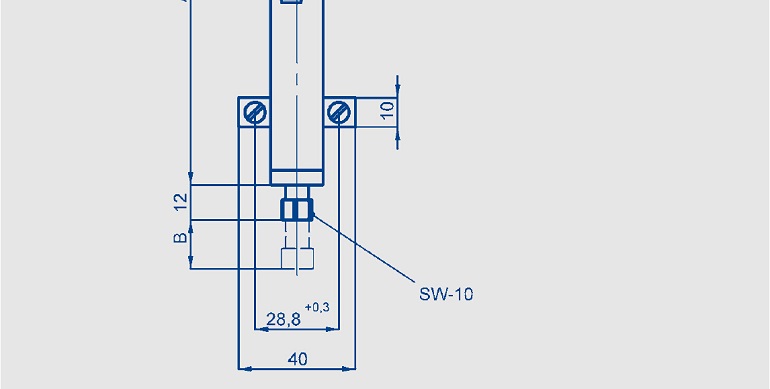

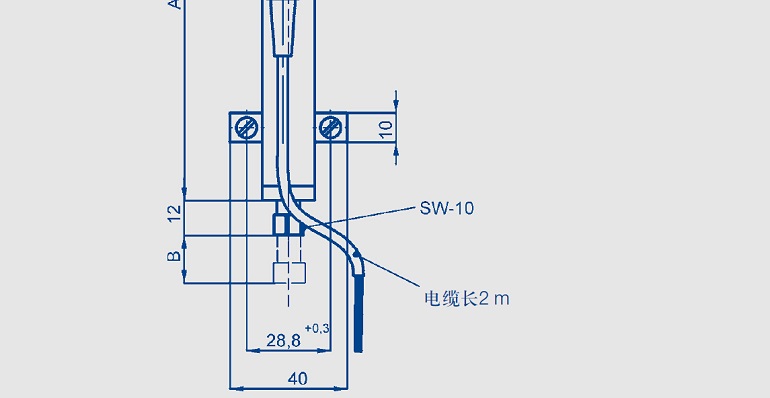

外壳长度(尺寸A) |
63 |
94.4 |
134.4 |
166 |
± 1 mm |
|
机械行程(尺寸B) |
30 |
55 |
80 |
105 |
± 1.5 mm |
|
重量 |
|
|||||
带电缆 |
174 |
197 |
228 |
294 |
g |
|
带插头 |
128 |
152 |
183 |
248 |
g |
|
工作受力 (水平方向) |
≤ 2.5 |
≤ 2.5 |
≤ 2.5 |
≤ 2.5 |
N |
|
工作折返受力 (水平方向) |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
N |
|
末端止动挡板工作受力 |
最大 5 |
|
|
|
N |
|
最大工作频率 |
18 |
14 |
11 |
10 |
Hz |
|
(数据来源于极端情况下应用,拉杆触点朝上。) |
|
|||||
固定螺钉的最大允许扭矩(带垫圈) |
140 |
Ncm |
||||
电气参数 |
||||||
工作量程 |
25 |
50 |
75 |
100 |
mm |
|
独立线性 |
±0.2 |
±0.15 |
±0.1 |
±0.075 |
% F.S. |
|
绝对线性 |
±0.275 |
±0.225 |
±0.175 |
±0.15 |
% F.S. |
|
可重复性 |
0.002 |
mm |
||||
分辨率 |
无限制 |
|
||||
动态特性(电气) |
> 10 |
kHz |
||||
电气零点公差 |
通常± 1.0 |
mm |
||||
输出信号 |
0 ... 10 V(最小负载阻抗 > 10 kΩ,残留电压 ≤ 10 mV) |
|||||
电压或电流 |
10 |
... 0 V(最小负载阻抗 > 10 kΩ,残留电压≤ 10 mV) |
||||
|
4 ... 20 mA(负载 ≤ 500 Ω) |
|||||
|
20 |
... 4 mA(负载 ≤ 500 Ω) |
||||
短路保护 |
有(相对地及供电工作电压) |
|||||
工作电压 |
16 |
... 30 |
V |
|||
工作电压波动 |
最大 10 |
% Vss |
||||
无负载时的电流功耗 |
< 1 |
W |
||||
温度系数 |
< 20 |
ppm/K |
||||
过压保护 |
< 36 (长久) |
VDC |
||||
极性接反,反向电压保护 |
有(仅限工作电源) |
|
||||
绝缘阻抗 (500 VDC) |
≥ 10 |
MΩ |
||||
环境参数 |
||||||
工作温度范围 |
-40 ... +85 |
ºC |
||||
工作湿度范围 |
0 ... 95 (无冷凝) |
%R.H. |
||||
抗振动标准(IEC 60068-2-6) |
20 |
(5 ... 2000 Hz, Amax = 0.75 mm) |
g |
|||
抗冲击标准(IEC 60068-2-27) |
50 |
(11 ms) (单击) |
g |
|||
防护等级(DIN EN 60529) |
IP 40 |
|
||||
寿命 |
> 100 x 106 |
次 |
||||
MTTF(ISO 13849-1,无负载情况下抽样) |
25 |
年 |
||||
功能安全性要求 |
如果把本司产品用于安全相关的系统中,请先联系我们 |
|||||
满足EMC标准 |
EN 61000-4-2 electrostatic discharges (ESD) 4 kV, 8 kV |
|||||
|
EN 61000-4-3 electromagnetic fields 10 V/m |
|||||
EN 61000-4-4 electrical fast transients (burst) 1 kV |
||||||
EN 61000-4-6 conducted disturbances, induced by RF fields 10 V/m eff. |
||||||
EN 55016-2-3 radiated disturbances class B |
||||||

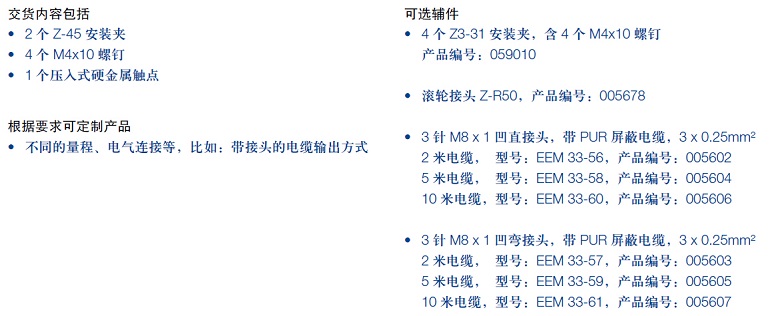

*)可按客户要求定制更高线性产品。 |
