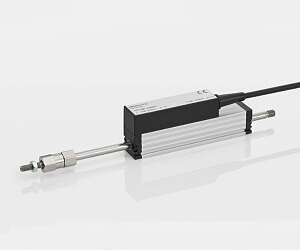

TE1 - 系列传感器

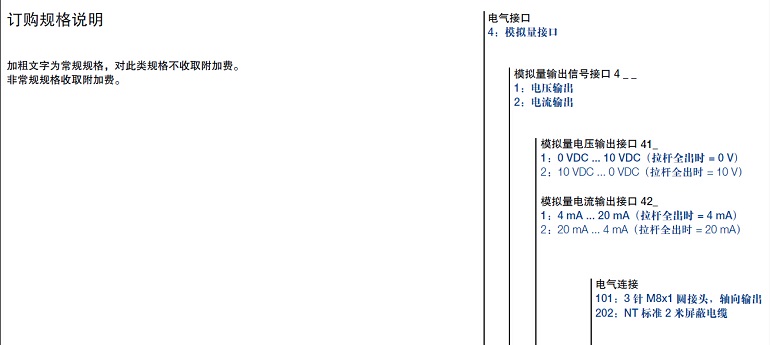

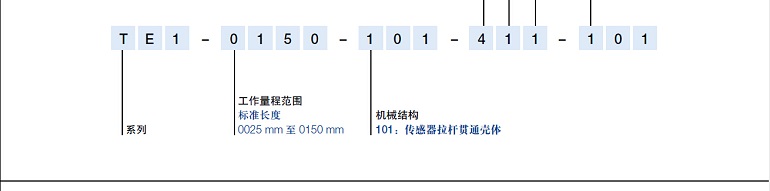

型号定义

TE1-0025

TE1 -0050

TE1-0075

TE1-0100

TE1-0150

机械参数

单位

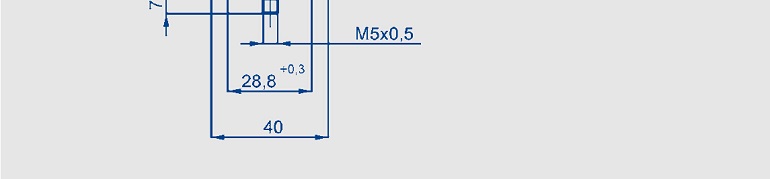

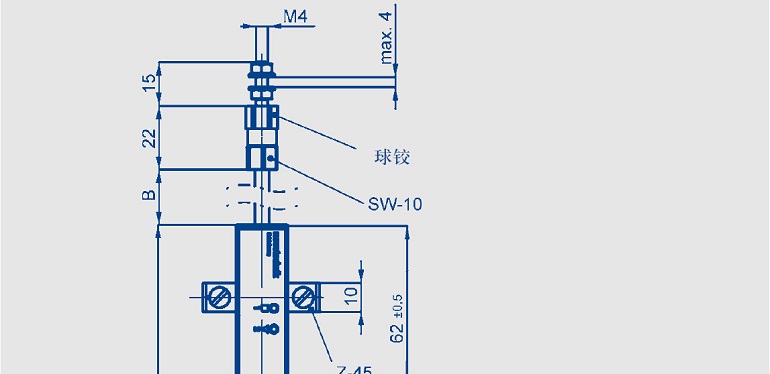

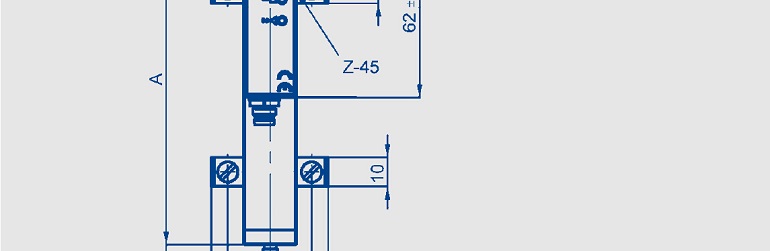

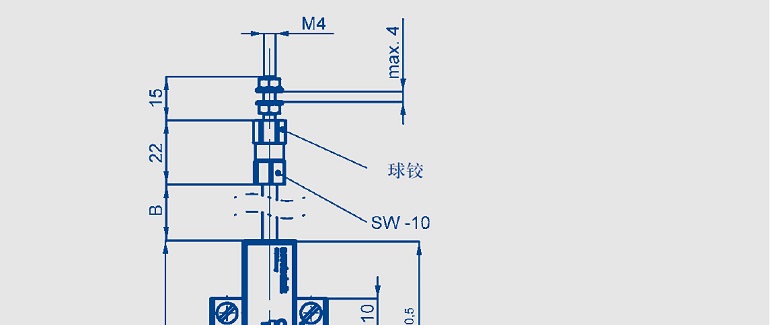

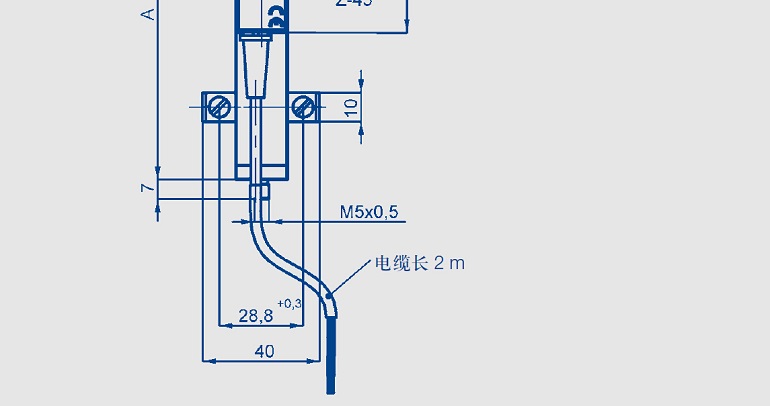

外壳长度（尺寸 A）

63

88

113

138

188

± 1 mm

机械行程（尺寸 B）

30

55

80

105

155

± 1.5 mm

重量

带电缆

183

202

222

245

328

g

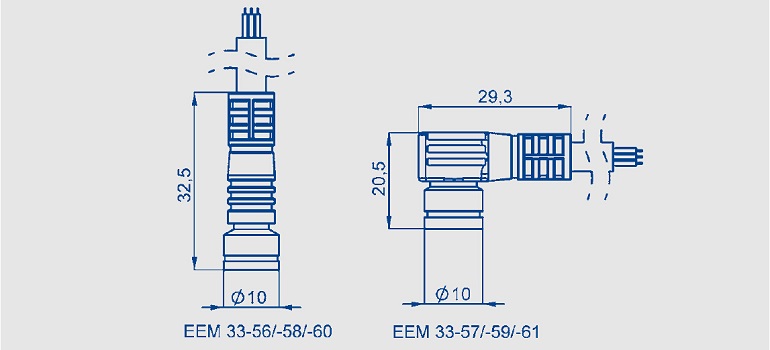

带插头

138

157

177

201

280

g

工作受力 ( 水平方向 )

≤ 0.3

N

球铰可提供的补偿量

± 1 mm 平行偏差，± 2.5º 角度偏差

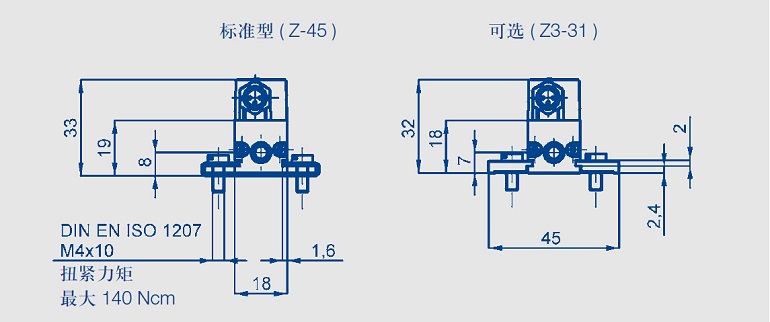

固定螺钉的最大允许扭矩（带垫圈）

140

Ncm

工作速度

最大 10

m/s

电气参数

工作量程

25

50

75

100

150

mm

独立线性 *

±0.2

±0.15

±0.1

±0.075

±0.075

% F.S.

绝对线性 *

±0.275

±0.225

±0.175

±0.15

±0.15

% F.S.

可重复性

0.002

mm

分辨率

无限小

动态特性（电气）

> 10

kHz

电气零点公差

通常 ± 1.0

mm

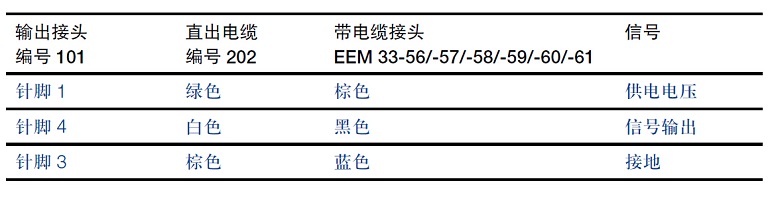

输出信号

0 ... 10 V（最小负载阻抗 > 10 kΩ，残留电压 ≤ 10 mV）

电压或电流

10 ... 0 V（最小负载阻抗 > 10 kΩ，残留电压 ≤ 10 mV）

4 ... 20 mA（负载 ≤ 500 Ω）

20 ... 4 mA（负载 ≤ 500 Ω）

短路保护

有（相对地及供电工作电压）

工作电压

16 ... 30

V

工作电压波动

最大 10

% Vss

无负载时的电流功耗

< 1

W

温度系数

< 20

ppm/K

过压保护

< 36 ( 长久 )

V

极性接反，反向电压保护

有（仅限工作电源）

绝缘阻抗 (500 VDC)

≥ 10

MΩ

环境参数

工作温度范围

-40 ... +85

ºC

工作湿度范围

0 ... 95 ( 无冷凝 )

%R.H.

抗振动标准（IEC 60068-2-6）

20（5 ... 2000 Hz, Amax = 0.75 mm）

g

抗冲击标准（IEC 60068-2-27）

50 (11 ms) ( 单击 )

g

防护等级（DIN EN 60529）

IP 40

寿命

> 100 x 106

次

MTTF（ISO 13849-1, 无负载情况下抽样）

25

年

功能安全性要求

如果把本司产品用于安全相关的系统中，请先联系我们

满足 EMC 标准

EN 61000-4-2 electrostatic discharges (ESD) 4 kV, 8 kV

EN 61000-4-3 electromagnetic fields 10 V/m

EN 61000-4-4 electrical fast transients (burst) 1 kV

EN 61000-4-6 conducted disturbances, induced by RF fields 10 V/m eff.

EN 55016-2-3 radiated disturbances class B

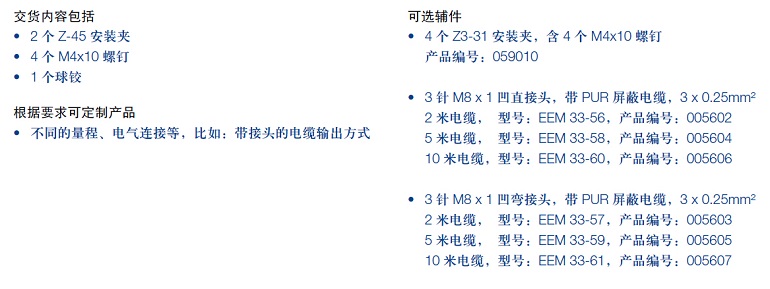

*）可按客户要求定制更高线性产品。
