特点:
• 线性优异,标准值±0.1% ... ±0.3%
• 带EEM 33-70 接头时,防护等级IP 67
• 接反电压保护
• 内置集成电路
• 直流电源,直流输出
• 接近无限分辨率
• 良好的热稳定性

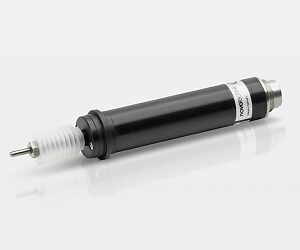

F 200 型是一种电子位移传感器,它可通过一种带可移动铁芯的差动变压器把较小的直线位移转换成电模拟信号。

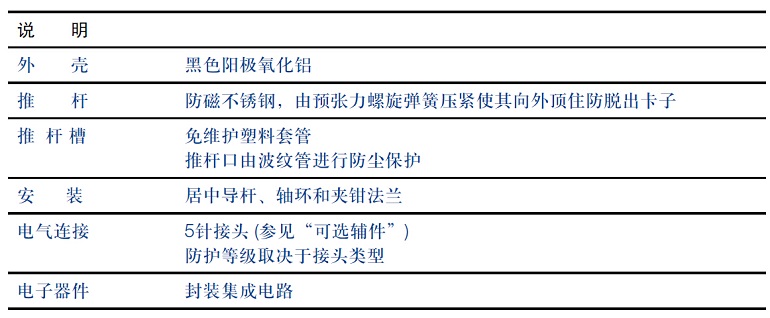

铁芯安装在推杆上,推杆由内置弹簧压紧靠住被测物体或与被测物体紧密连接。传感器由直流电压供电。高度集成的内置电源模块为差动变压器提供稳定交流电压。

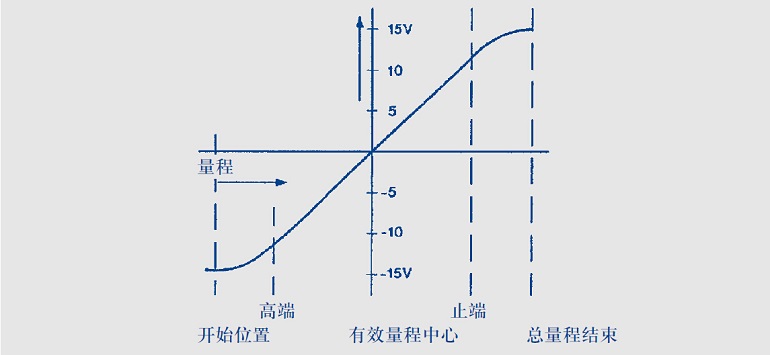

铁芯位移产生相应的直流输出电压,位移的变化就通过电压的变化计算得出。电气零位位于推杆有效量程的中间。
型号定义 |
F205g |
F205.1g |
F210g |
F210.1g |
F220g |
|
||||
机械参数 |
|
单位 |
||||||||
工作受力 |
≤ 2 |
N |
||||||||
推杆重 |
6 |
6 |
6 |
6 |
7 |
g |
||||
总重量 |
80 |
g |
||||||||

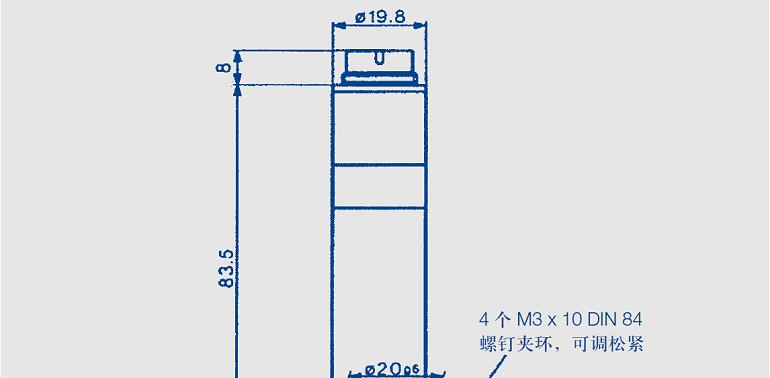

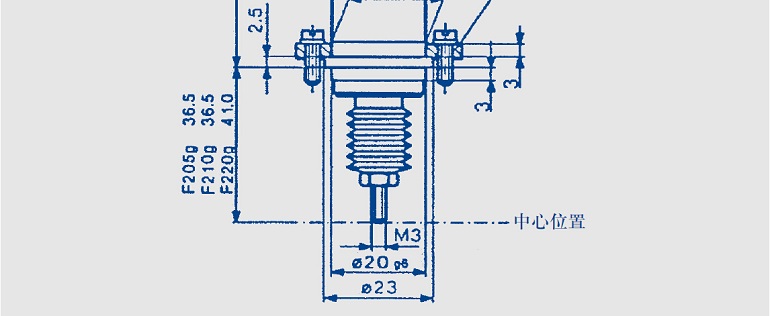

尺寸 |
见图 |
|||||||||
电气参数 |
||||||||||
独立线性 |
0.2 |
0.1 |
0.2 |
0.1 |
0.3 |
±% |
||||
工作量程 |
5 (±2.5) 5 (±2.5) |
10 (±5) |
10 (±5) |
20 (±10) mm |
||||||
机械行程 |
8 |
8 |
12 |
12 |
22 |
mm |
||||

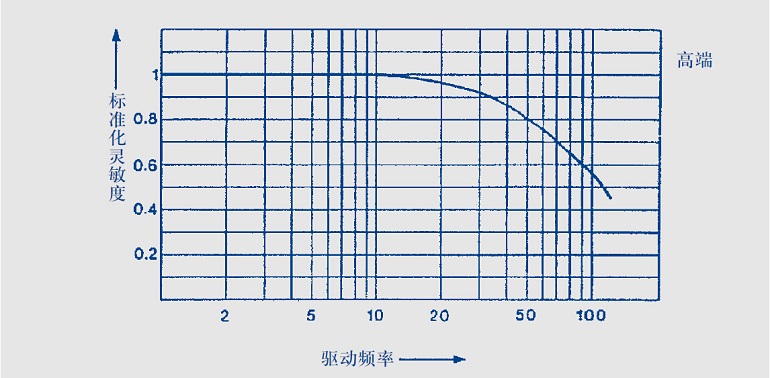

24VDC时的灵敏度 |
4.5 |
4.5 |
2.2 |
2.2 |
1 |
V/mm |
||||

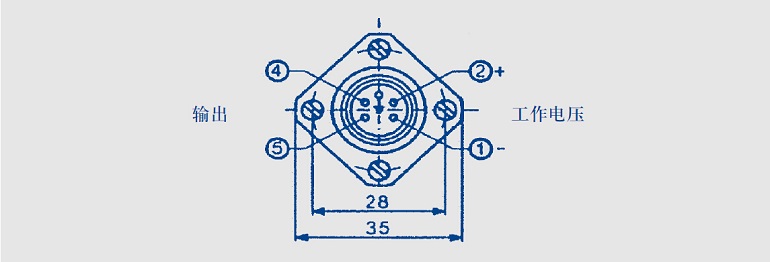

工作电压 |
24 ±20 % |
VDC |
||||||||
接反电压保护 |
并联二极管; |
|||||||||
|
接反电压的最大允许电流: 1 A (或8ms的50A) |
|||||||||
电流功耗 |
约50 |
mA |
||||||||
输出电压 |
±10,浮动直流电压 |
VDC |
||||||||
剩余波纹 |
直流输出电压的1 %或10 mV pk-pk |
|||||||||
|
以较大者为准 |
|||||||||
内部阻抗 (动态) |
4 |
kΩ |
||||||||
(输出带短路保护) |
|
|||||||||
工作电压变动的零位偏移 |
< 1 µm/10 % |
|||||||||
温度变化造成的零位偏移 |
< 1 µm/10 K |
|||||||||
温度变化造成的灵敏度变化 |
通常 25 |
ppm/K |
||||||||
灵敏度变化 |
与工作电压成正比 |
|||||||||
输出终端和外壳与部件之间 |
100 |
VDC |
||||||||
或输入与输出之间的最大允 |
||||||||||
许电压 |
||||||||||
环境参数 |
||||||||||
温度范围 |
-30 ... +70 |
ºC |
||||||||
加速度 |
所有方向上10 g |
|||||||||
湿度 |
传感器不受潮气及水、制冷剂等液体影响 |
|||||||||
订购规格 |
||||||||||
型 |
号 |
产品编号 |
||||||||
F 205 g |
005303 |
|||||||||
F 205.1 g |
005304 |
|||||||||
F 210 g |
005323 |
|||||||||
F 210.1 g |
005324 |
|||||||||
F 220 g |
005325 |
|||||||||
发货内容包括 |
可选辅件 |
|||||||||
• |

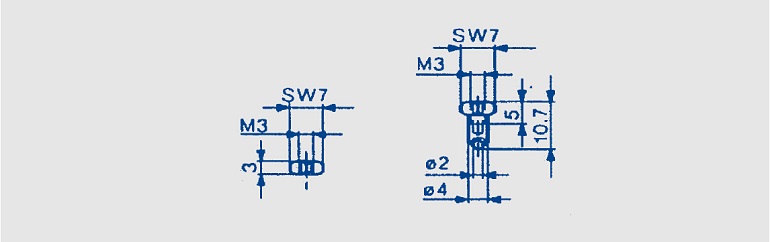

拉杆带硬合金螺母触点 |
• |

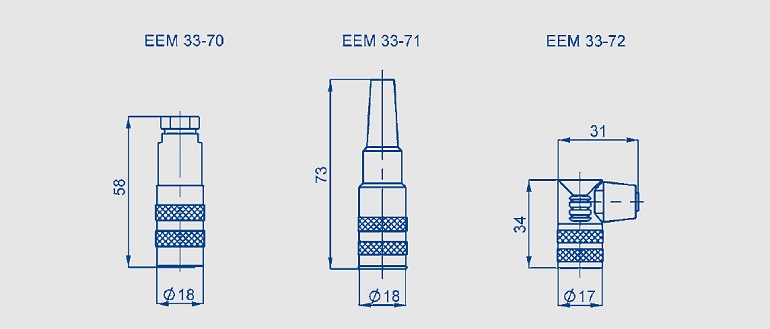

直接头 EEM 30-70,IP 67 |
|||||||
• |
不锈钢固定轴环 |
|
产品编号:005611 |
|||||||
• |
带系紧的不锈钢防松螺栓 |
• |
直接头 EEM 33-71,IP 40 |
|||||||
|
|
|
产品编号:005612 |
|||||||
|
|
• |
弯接头 EEM 33-72,IP 40 |
|||||||
|
|
|
产品编号:005613 |
