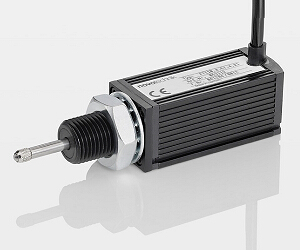

FTI 系列 传感器

说

明

外

壳

阳极氧化铝

铁

芯

抗磁性不锈钢，由压缩弹簧压紧至其末端，带防旋转元件

测量触点

不锈钢，带 M 2.5 外螺纹及压入式圆触点

轴

承

免维护塑料轴承

安

装

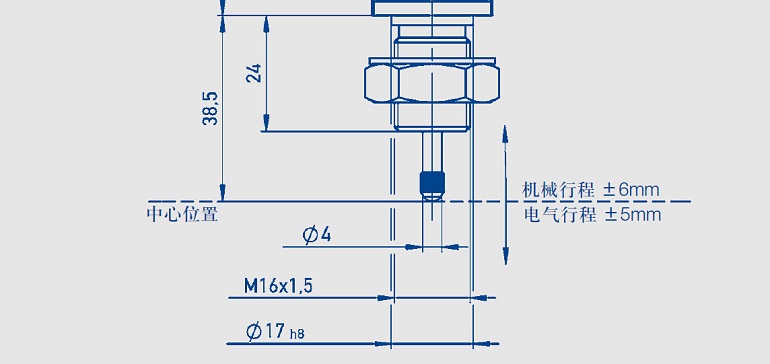

使用 M16 x 1.5 中空螺母，或夹钳套件

电气连接

3 芯屏蔽电缆，侧向直出长约 2 米

电

路

桥接集成电路

极性接反，反向电压保护

有

电气参数

单位

工作量程

10 ( 在机械范围内对称 )

mm

绝对线性 ( 与电气中心相关 )

± 0.2

% F.S.

± 0.4

± 0.1

输出信号

4 ... 20 ( 负载 ≤ 500 Ω)

mA

0 ... 20 ( 负载 ≤ 500 Ω)

可重复性

通常≤ 2

µm

滞后

通常≥ 10

µm

动态特性

通常 < 250

Hz

工作电压

18 ... 30

VDC

最大电流功耗

≤ 50

mA

量程中间值灵敏性温度系数

< 100

ppm/K

输出终端和外壳间的

最大允许电压

100

VDC

介电强度

(50 Hz, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

-25 ... +70

ºC

工作频率

≤ 10

Hz

抗冲击指标

50

g

11

ms

防护等级 DIN EN 60529

IP 50，IP 67

机械参数

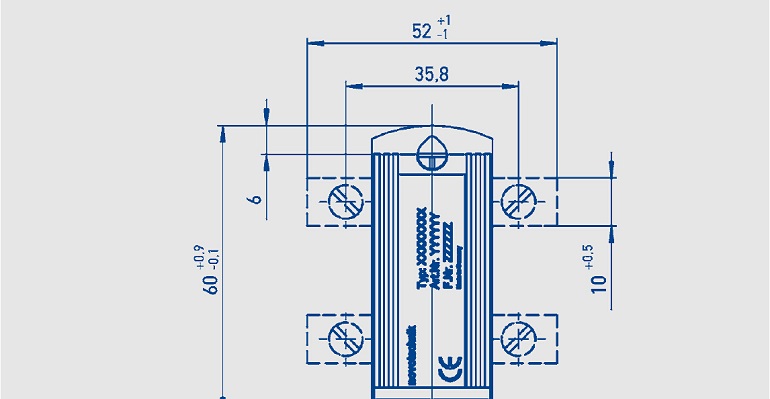

尺寸

见图

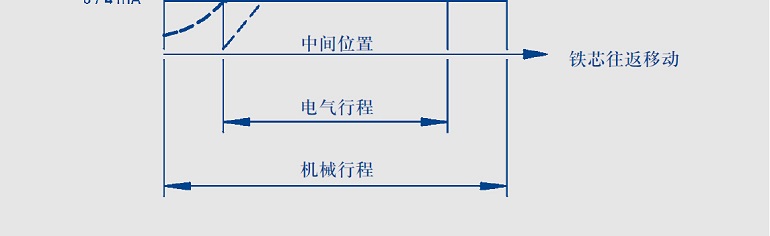

机械行程

12

mm

测量推力

a) IP 50 ( 标准 )

4

N

b) IP 67 ( 可选 )

10

N

固定夹最大紧固扭矩

25

Nm

机械寿命 ( 视倾斜程度 )

100 x 106

次

总重量 ( 不含电缆 )

90

g

型

号

线性 ±%

防护等级

电流输出 mA

产品编号

FTI-10-1-50-4-K1

0.1

IP 50

4 ... 20

053101

FTI-10-1-67-4-K1

0.1

IP 67

4 ... 20

053103

FTI-10-1-50-0-K1

0.1

IP 50

0 ... 20

053105

FTI-10-1-67-0-K1

0.1

IP 67

0 ... 20

053107

FTI-10-2-50-4-K1

0.2

IP 50

4 ... 20

053100

FTI-10-2-67-4-K1

0.2

IP 67

4 ... 20

053102

FTI-10-2-50-0-K1

0.2

IP 50

0 ... 20

053104

FTI-10-2-67-0-K1

0.2

IP 67

0 ... 20

053106

FTI-10-4-50-4-K1

0.4

IP 50

4 ... 20

053110

FTI-10-4-67-4-K1

0.4

IP 67

4 ... 20

053112

FTI-10-4-50-0-K1

0.4

IP 50

0 ... 20

053114

FTI-10-4-67-0-K1

0.4

IP 67

0 ... 20

053116

发货内容包括

•1 个六角螺母 M 16 x 1.5 ISO 8675

•1 个防松垫圈 J 16.5 DIN 6797

可选辅件

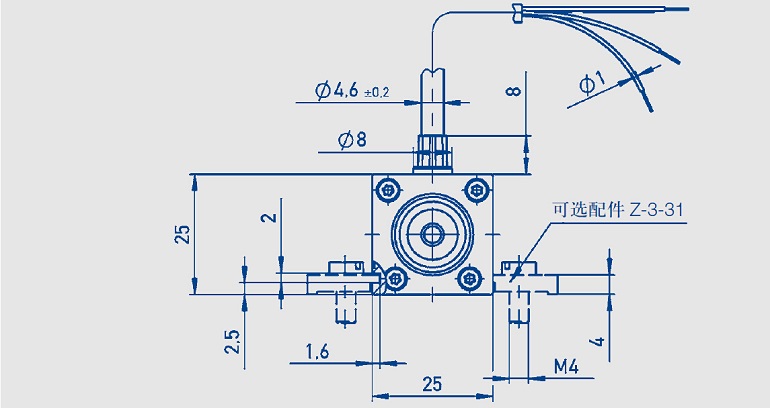

•Z-FTI-B01 (4 个固定夹 Z-3-31, 含 4 个 M4x10 螺钉 ) 产品编号：059010

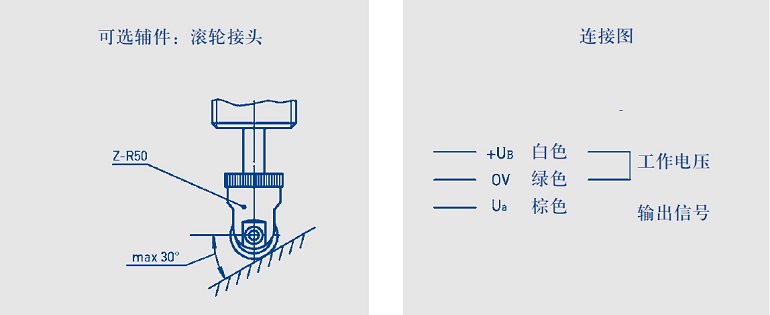

•滚轮接头 Z-R50 产品编号：005678
