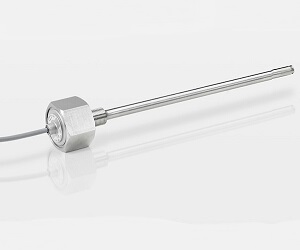

TIM - 系列- 带螺纹式法兰

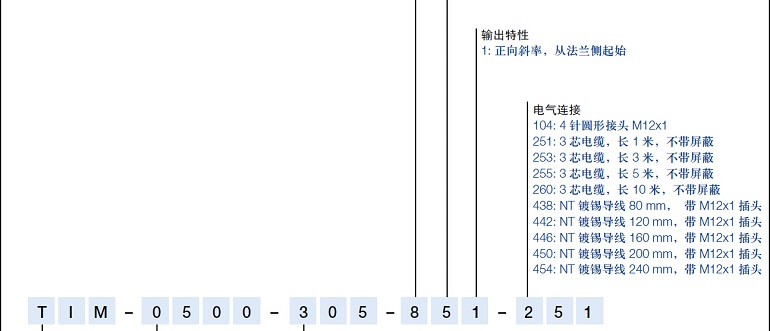

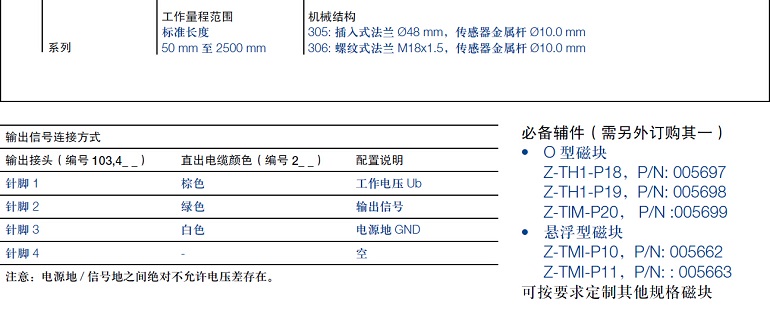

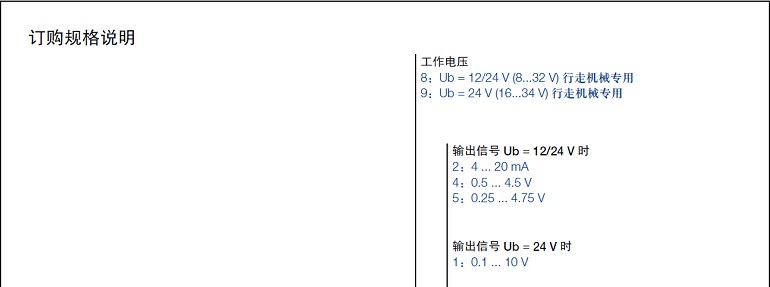

型号定义

TIM - _ _ _ _ - 3_ _ - 841-_ _ _

TIM - _ _ _ _ - 3_ _ - 911-_ _ _

TIM -_ _ _ _ - 3_ _- 821- _ _ _

TIM - _ _ _ _ - 3_ _ - 851-_ _ _

机械参数

单位

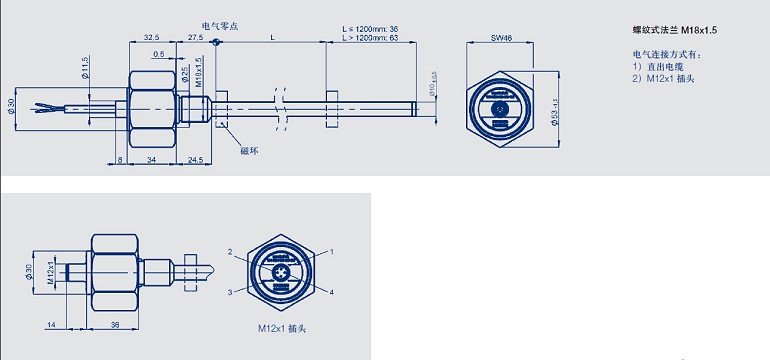

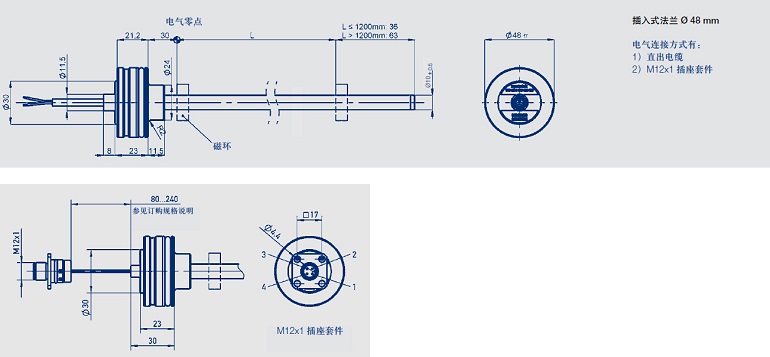

尺寸

见图

电气参数

工作量程范围

0050~2500

mm

( 尺寸 L)

0050~1000 时，以 50 mm 递增 ；1000~2000 时，以 100 mm 递增；2000~2500 时，以 250mm 递增；

其他长度要求可按 10 mm 递增定制（需量）

独立线性

50 ... 250 mm: < ± 0.1

mm

260 ... 2000 mm: < ± 0.04

% F.S.

2010 ... 2500 mm: < ± 0.8

mm

电气终点公差

≤ 1

mm

输出信号

0.5 ... 4.5 VDC

0.1 ... 10.0 VDC

4.0 ... 20.0 mA

0.25 ... 4.75 VDC

( 负载≥ 10 kΩ 时 )

(24 VDC 供电时负载≤ 500 Ω)

( 负载≥ 10 kΩ 时 )

(12 VDC 供电时负载≤ 250 Ω)

刷新率

> 500

Hz

分辨率

通常 0.1

±mm

可重复性

0.1

±mm

滞后

0.1

±mm

工作电压 Ub

8 ... 32

16 ... 32

8 ... 32

VDC

工作电压波动

< 1

% ss

无负载时的电流功耗

< 1

W

温度系数

通常 50

ppm/K

过压保护

36 (GND- Ub)

VDC

极性接反，反向电压保护

-36

VDC

绝缘强度（500 VDC）

> 10 (GND vs. housing, for 60 s)

MΩ

环境参数

工作温度范围

-40 ... +105（带电缆或 M12 插头套件时）

ºC

-40 ... +85（带 M12 接头时）

ºC

工作湿度范围

0 ... 90 ( 无冷凝 )

%R.H.

抗冲击标准 IEC 60068-2-27

100 (11 ms) ( 单击 )

g

抗振动标准 IEC 60068-2-64

20 (r.m.s.) (10...2000 Hz)

g

防护等级 DIN EN 60529

IP67 (M12x1 带插头导线 IP69k)

压力范围

工作压力

≤ 350

bar

压力峰值

≤ 450

bar

破裂压力

> 600

bar

磁环的工作速度

无限制（机械）

ms-1

功能安全性要求

如果把本司产品用于安全相关的系统中，请先联系我们

兼容 EMC 标准 *

ISO 14982 Agricultural and forestry machines

EN 13309 Construction machines

ISO 10605 Packaging and Handling + Component Test (ESD)

ISO 11452-2 Radiated EM HF-Fields, Absorberhall 200 V/m

ISO 11452-4 BCI (Bulk Current Injection) 200 mA

CISPR25 Radiated Emission

ISO 7637-1/2 Transient Impulses

*) 本EMC 指标在不同的液压缸内数值会存在偏差。
