LS1 系列传感器 带复位弹簧

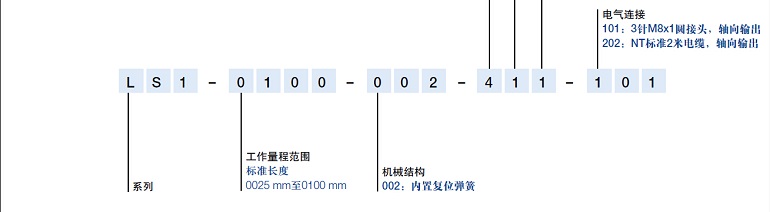

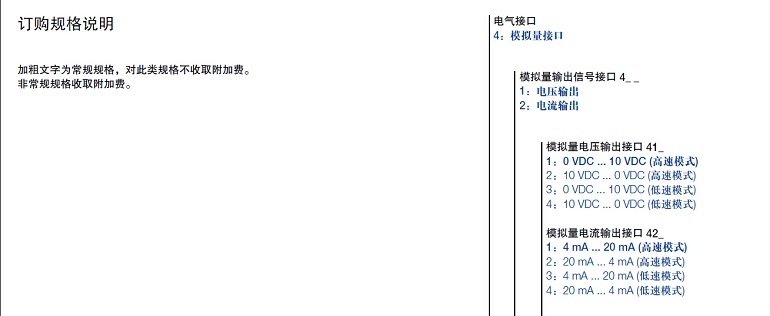

型号定义

LS1-0025

LS1- 0050

LS1-0075

LS1-0100

电气参数

单位

工作量程

25

50

75

100

mm

绝对线性

≤ ±0.1

≤ ±0.15

% F.S.

电气零点公差

± 0.5

mm

输出信号

0.1 ... 10 VDC(理想隔离负载阻抗 470 kΩ) 最小负载阻抗 ≥ 10 kΩ

电压或电流

10 ... 0.1 VDC(理想隔离负载阻抗 470 kΩ) 最小负载阻抗 ≥ 10 kΩ

4 ... 20 mA (负载 ≤ 500 Ω)

20 ... 4 mA (负载 ≤ 500 Ω)

电压输出的内部阻抗

120

Ω

输出信号短路保护

最大30 VDC电压与接地的短路保护(长久保护)

刷新率

高速模式 ≥ 950; 低速模式 ≥ 50

Hz

可重复性

高速模式 ≤ 10 mV，通常< 3 mV

mV

低速模式 ≤ 5 mV，通常< 2 mV

mV

高速模式 ≤ 16  A，通常< 5 A

A

低速模式 ≤ 8  A，通常< 3 A

A

工作电压

16 ... 30

VDC

工作电压波动

最大 10

% Vss

无负载时的电流功耗

< 1

W

温度系数

≤ 50

ppm/K

过压保护

< 40 (长久)

VDC

极性接反，反向电压保护

up to Umax

VDC

绝缘阻抗 (500 VDC)

≥ 10

MΩ

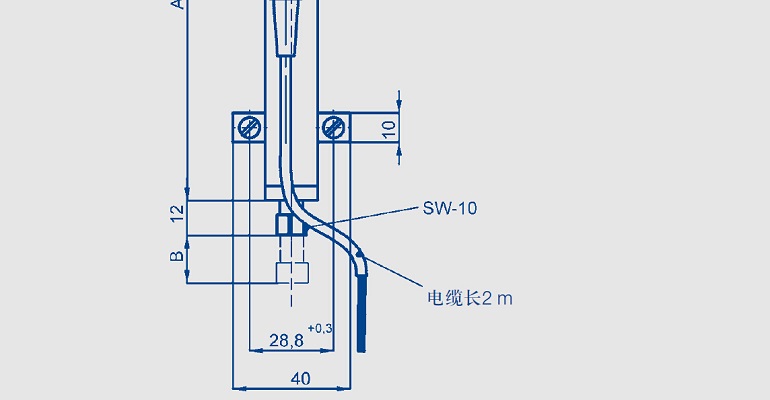

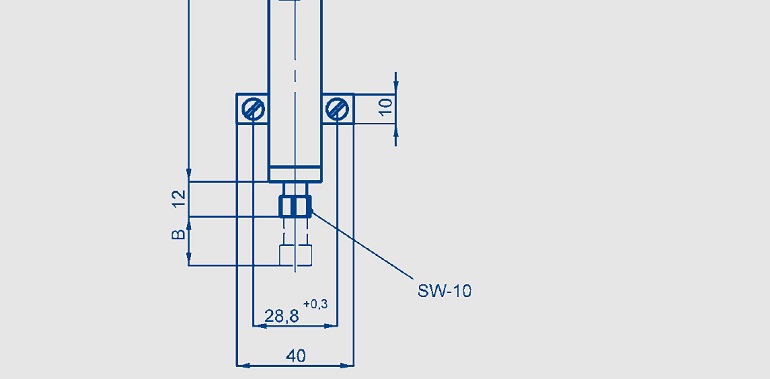

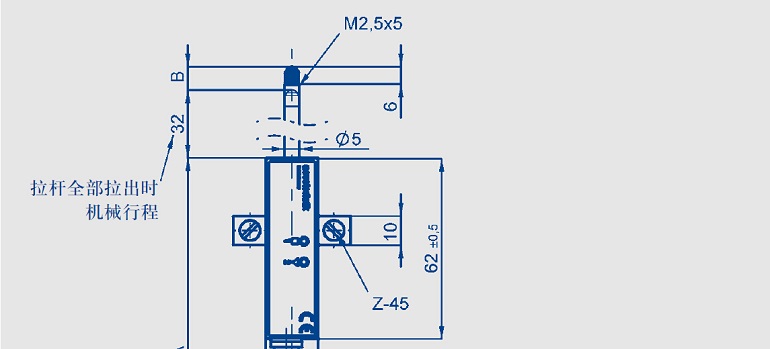

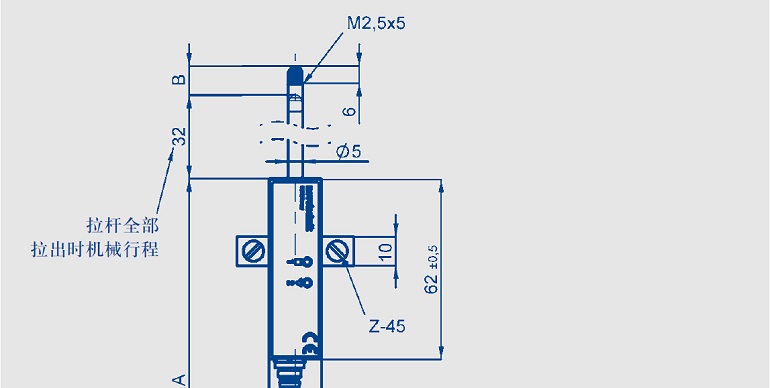

机械参数

外壳长度（尺寸A）

63

94.4

134.4

166

± 1 mm

机械行程（尺寸B）

30

55

80

105

± 1.5 mm

重量

带电缆

120

150

180

200

g

带插头

86

107

132

150

g

带puk的拉杆重量

25

36

48

57

g

工作受力 (水平方向)

≤ 2.5

≤ 2.5

≤ 2.5

≤ 2.5

N

工作折返受力 (水平方向)

≤ 5.0

≤ 5.0

≤ 5.0

≤ 5.0

N

末端止动挡板工作受力

最大 5

N

最大工作频率

18

14

11

10

Hz

固定螺钉的最大允许扭矩

140

Ncm

环境参数

工作温度范围

带接头 -40 ... +85

ºC

带电缆 -30 ... +100

ºC

工作湿度范围

0 ... 95 (无冷凝)

%R.H.

抗冲击标准 DIN IEC

100 (11 ms) (单击)

g

抗振动标准 DIN IEC

20 (10 ... 2000 Hz, Amax = 0.75 mm)

g

防护等级

IP 40 DIN EN 60529

最大工作速度

5

m/s

最大工作加速度

5

g

寿命

> 100 x 106

次

MTTF（ISO 13849-1,无负载情况下抽样）

24

年

满足CE-标准

抗辐射标准

RF噪音场强EN 55011, class B

抗噪声标准

ESD EN 61000-4-2

辐射抗扰 EN 61000-4-3

防爆EN 61000-4-4

RF场传导抗扰 EN 61000-4-6

交货内容包括

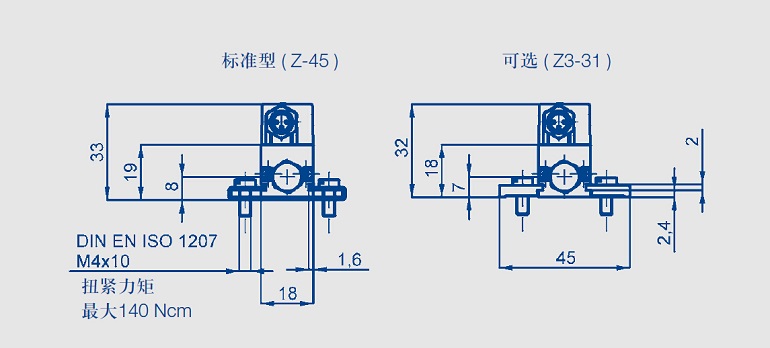

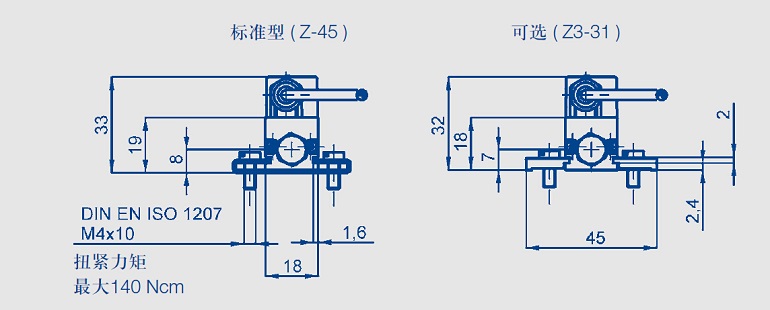

• 2 个Z-45 安装夹，含4 个M4x10 螺钉

• 1 个压入式硬金属触点

根据要求可定制产品

• 不同的量程、电气连接等，比如：带接头的电缆输出方式

可选辅件

• 4 个Z3-31 安装夹，含4 个M4x10 螺钉

产品编号：059010

• 滚轮触点Z-R50

产品编号：005678

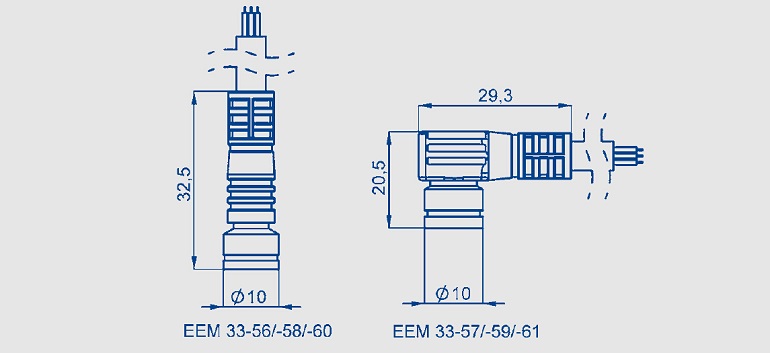

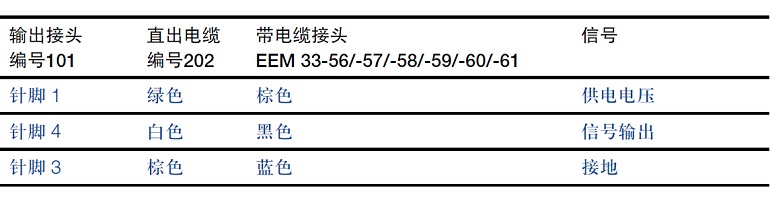

• 3 针M8 x 1 凹直接头，带PUR 屏蔽电缆，3 x 0.25mm²

2 米电缆， 型号：EEM 33-56

产品编号：005602

5 米电缆， 型号：EEM 33-58

产品编号：005604

10 米电缆，型号：EEM 33-60

产品编号：005606

• 3 针M8 x 1 凹弯接头，带PUR 屏蔽电缆，3 x 0.25mm²

2 米电缆， 型号：EEM 33-57

产品编号：005603

5 米电缆， 型号：EEM 33-59

产品编号：005605

10 米电缆，型号：EEM 33-61

产品编号：005607
