LS1 系列直线位移传感器 非接触式

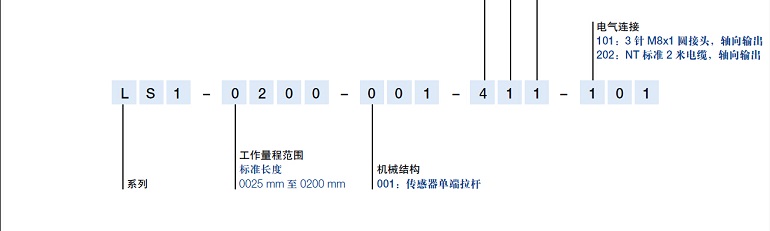

型号定义

LS1-0025

LS1 -0050

LS1-0075

LS1-0100

LS1-0150

LS1-0200

电气参数

单位

工作量程

25

50

75

100

150

200

mm

绝对线性

≤ ±0.1

≤ ±0.15

% F.S.

电气零点公差

± 0.5

mm

输出信号

0.1 ... 10 VDC ( 理想隔离负载阻抗 470 kΩ) 最小负载阻抗 ≥ 10 kΩ

电压或电流

10 ... 0.1 VDC ( 理想隔离负载阻抗 470 kΩ) 最小负载阻抗 ≥ 10 kΩ

4 ... 20 mA ( 负载 ≤ 500 Ω)

20 ... 4 mA ( 负载 ≤ 500 Ω)

电压输出的内部阻抗

120

Ω

输出信号短路保护

最大 30 VDC 电压与接地的短路保护 ( 长久保护 )

刷新率

高速模式 ≥ 950; 低速模式 ≥ 50

Hz

可重复性

高速模式 ≤ 10 mV，通常 < 3 mV

mV

低速模式 ≤ 5 mV， 通常 < 2 mV

mV

高速模式 ≤ 16  A， 通常 < 5  A

A

低速模式 ≤ 8  A， 通常 < 3  A

A

工作电压

16 ... 30

VDC

工作电压波动

最大 10

% Vss

无负载时的电流功耗

< 1

W

温度系数

≤ 50

ppm/K

过压保护

< 40 ( 长久 )

VDC

极性接反，反向电压保护

up to Umax

VDC

绝缘阻抗 (500 VDC)

≥ 10

MΩ

机械参数

外壳长度（尺寸 A）

63

88

113

138

188

238

± 1 mm

机械行程（尺寸 B）

30

55

80

105

155

205

± 1.5 mm

重量

带电缆

140

160

170

190

220

260

g

带插头

86

107

132

150

190

230

g

工作受力 ( 水平方向 )

≤ 0.3

N

球铰可提供的补偿量

± 1 mm 平行偏差，± 2.5º 角度偏差

固定螺钉的最大允许扭矩

140

Ncm

环境参数

工作温度范围

带接头 -40 ... +85

ºC

带电缆 -30 ... +100

ºC

工作湿度范围

0 ... 95 ( 无冷凝 )

%R.H.

抗冲击标准 DIN IEC

100 (11 ms) ( 单击 )

g

抗振动标准 DIN IEC

20 (10 ... 2000 Hz, Amax = 0.75 mm)

g

防护等级

IP 40 DIN EN 60529

最大工作速度

5

m/s

最大工作加速度

5

g

寿命

> 100 x 106

次

MTTF（ISO 13849-1, 无负载情况下抽样）

24

年

满足 CE- 标准

抗辐射标准

RF 噪音场强 EN 55011, class B

抗噪声标准

ESD EN 61000-4-2

辐射抗扰 EN 61000-4-3

防爆 EN 61000-4-4

RF 场传导抗扰 EN 61000-4-6

交货内容包括

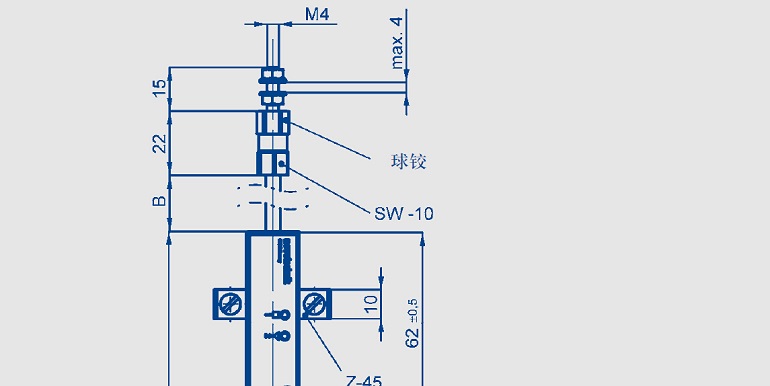

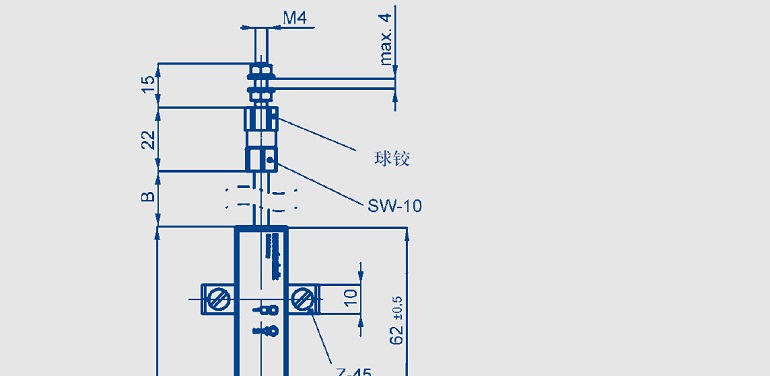

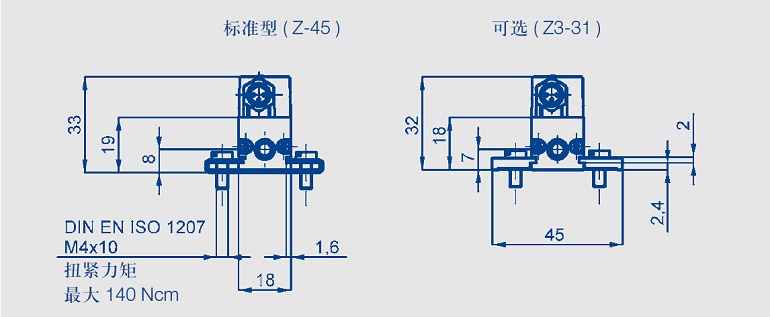

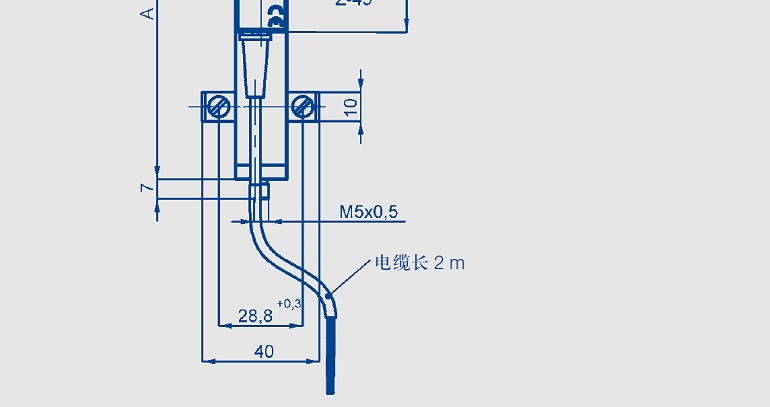

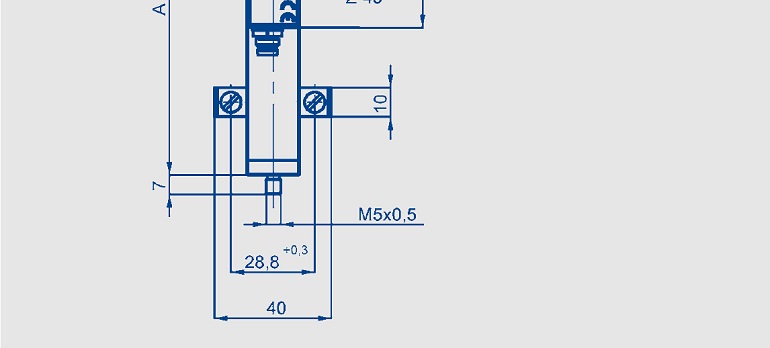

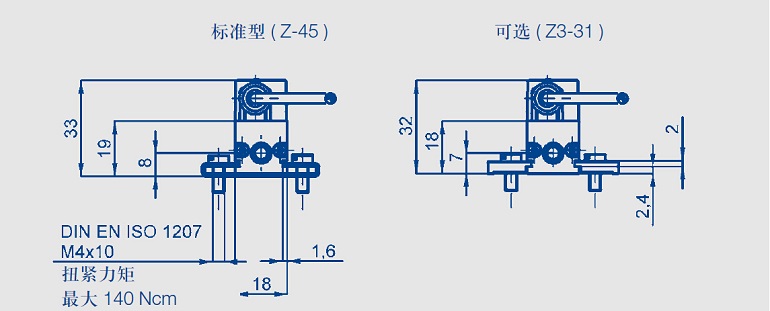

• 2 个Z-45 安装夹，含4 个M4x10 螺钉

• 1 个球铰

根据要求可定制产品

• 不同的量程、电气连接等，比如：带接头的电缆输出方式

可选辅件

• 4 个Z3-31 安装夹，含4 个M4x10 螺钉

产品编号：059010

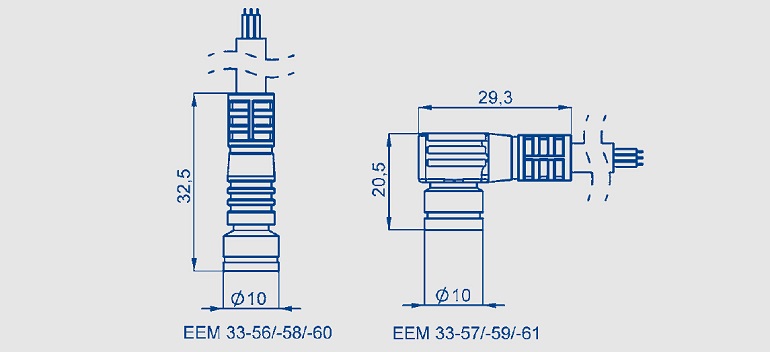

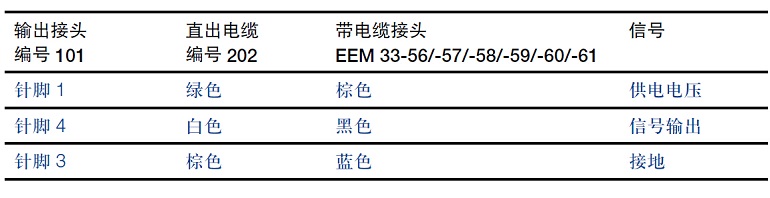

• 3 针M8 x 1 凹直接头，带PUR 屏蔽电缆，3 x 0.25mm²

2 米电缆， 型号：EEM 33-56

产品编号：005602

5 米电缆， 型号：EEM 33-58

产品编号：005604

10 米电缆，型号：EEM 33-60

产品编号：005606

• 3 针M8 x 1 凹弯接头，带PUR 屏蔽电缆，3 x 0.25mm²

2 米电缆， 型号：EEM 33-57

产品编号：005603

5 米电缆， 型号：EEM 33-59

产品编号：005605

10 米电缆，型号：EEM 33-61

产品编号：005607
