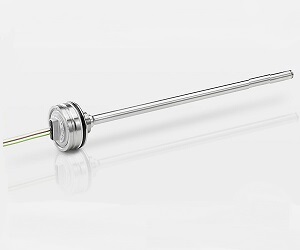

TIM - 系列- 带插入式法兰

  • 非接触式磁致伸缩NOVOSTRICTIVE测量技术;传感器和测杆完全集成于液压缸中,绝对值输出,O型磁块进行非接触直线位置测量;无限的机械寿命;特别适用于移动车辆应用。
  • 产品型号:TIM - 系列
  • 产品品牌:Novotechnik(诺我)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息
  • 详细规格
  • 产品尺寸

特点:

• 不锈钢材料棒型传感器

• 可安装在液压和气压活塞缸体内

• 无机械磨损,磁致伸缩测量原理

• 型磁块固定引导,非接触测量

• 无限的机械寿命

• 磁环移动不受速度限制

• 输出为电流或电压的绝对值信号

• 精度高达0.04%

• 正常工作环境压力350 bar;峰值工作压力450 bar

• 工作电压范围广

• 满足移动工程机械工业EMC 应用标准

• 抗高频干扰指标:200 V/m

• 可选M18X1.5 螺纹式或Ø 48 mm 插入式法兰

• 可选电缆或插头连接

• M12 插头与活塞缸集成安装简单

• 具体请同时参考产品使用手册和机械加工图纸



该传感器可直接安装在带压力的活塞缸内,用于绝对位置测量结构紧凑性价比高。



    传感器包括两个部分:带不锈钢法兰的耐高压金属杆和可移动的型磁块。信号处理电路封装在金属法兰内;O型磁块安装在中空的活塞杆底部,传感器金属棒深入到活塞杆内部。



传感器自身完全安装在活塞缸内部,不受外界影响。传感器长期稳定可靠工作,特别适合于行走机械设备等在恶劣环境下的应用。产品可应用于紧凑型液压缸或气缸的场合。无机械磨损的磁致伸缩测量原理保证传感器的高精度和极佳的动态特性。而且不受液压缸内介质比如液压油等的影响





传感器结构坚固,抗振,抗抖和抗冲击。



型磁块呈悬浮状运动,做无机械接触运动测量。这种连接方式使安装更简易,无磨损,传感器无机械寿命期限和无运动速度限制。工作量程最高能达到2500 mm



传感器内置信号处理电路将位移变化直接转换成标准的电压或电流信号。不需要增加额外的信号转换设备就能和控制器读数仪表连接。该传感器满足农业机械森林机械/汽车工业等的EMC 标准。





测量金属杆及法兰不锈钢材料

衬管 M18X1.5 螺纹式插入孔径,满足 ISO6149





插入式法兰 Ø48f7,安装孔径 Ø48H8

塑料 型磁环

测量技术

NOVOSTRICTIVE® 非接触式磁致伸缩测量原理

电气连接

针 M12x1 圆形接头,不带屏蔽 仅法兰螺纹式 )



芯 PUR / PVC 电缆,3 x 0.5 mm²,不带屏蔽,长 米、米、米或 10

针 M12x1 插头,带 PVC 导线,多种长度可选 (IP69K)

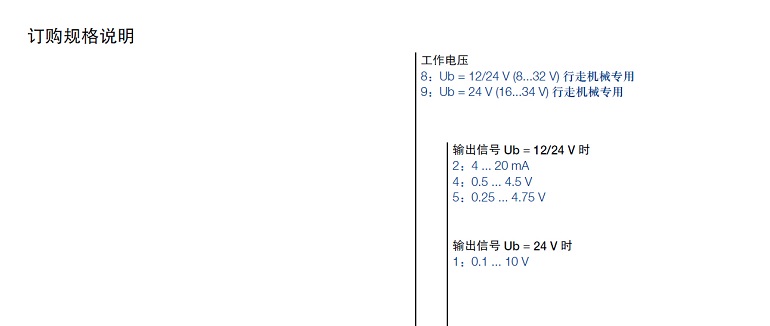

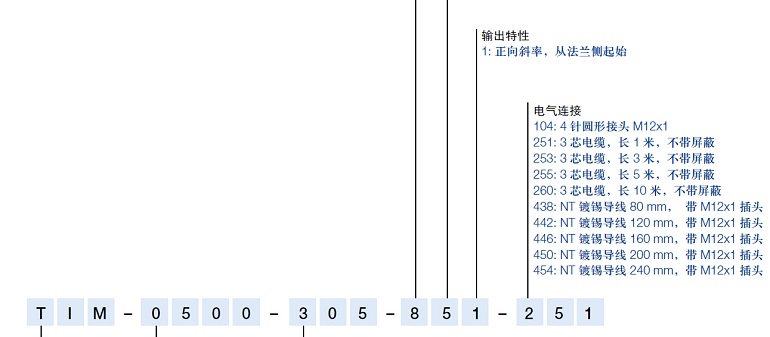

型号定义

TIM - _ _ _ _ - 3_ _ - 841-_ _ _

TIM - _ _ _ _ - 3_ _ - 911-_ _ _

TIM -_ _ _ _ - 3_ _- 821- _ _ _





TIM - _ _ _ _ - 3_ _ - 851-_ _ _

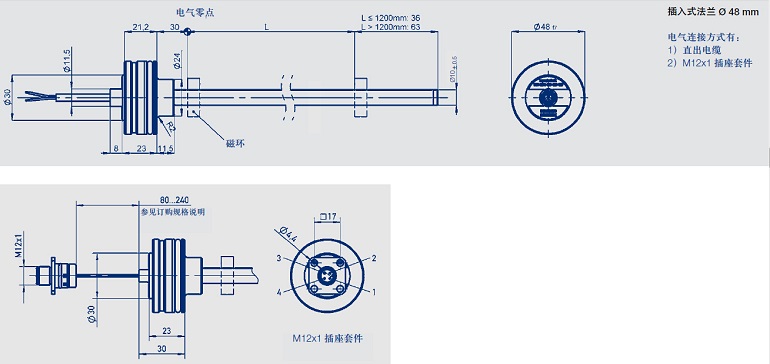

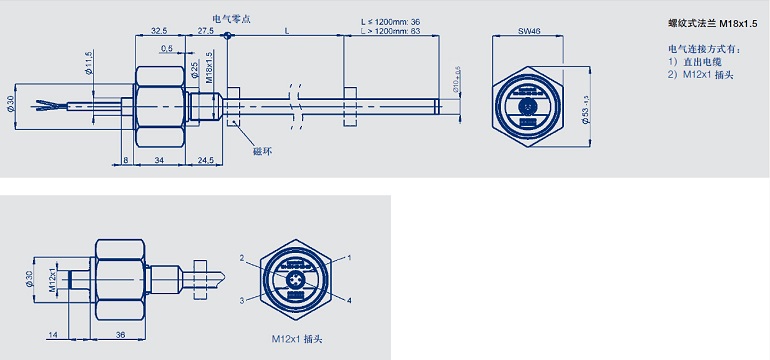

机械参数



单位

尺寸

见图



电气参数

工作量程范围

0050~2500





mm

尺寸 L)

0050~1000 时,以 50 mm 递增 ;1000~2000 时,以 100 mm 递增;2000~2500 时,以 250mm 递增;其他长度要求可按 10 mm 递增定制(需量)







独立线性

50 ... 250 mm: < ± 0.1

mm



260 ... 2000 mm: < ± 0.04

% F.S.



2010 ... 2500 mm: < ± 0.8

mm

电气终点公差

≤ 1

mm

输出信号

0.5 ... 4.5 VDC

0.1 ... 10.0 VDC

4.0 ... 20.0 mA





0.25 ... 4.75 VDC

负载≥ 10 kΩ 时 )

(24 VDC 供电时负载≤ 500 Ω)





负载≥ 10 kΩ 时 )



(12 VDC 供电时负载≤ 250 Ω)



刷新率

> 500

Hz

分辨率

通常 0.1

±mm

可重复性

0.1

±mm

滞后

0.1

±mm

工作电压 Ub

8 ... 32

16 ... 32

8 ... 32

VDC

工作电压波动

< 1

% ss

无负载时的电流功耗

< 1

W

温度系数

通常 50

ppm/K

过压保护

36 (GND- Ub)

VDC

极性接反,反向电压保护

-36

VDC

绝缘强度(500 VDC

> 10 (GND vs. housing, for 60 s)

环境参数

工作温度范围

-40 ... +105(带电缆或 M12 插头套件时)

ºC



-40 ... +85(带 M12 接头时)

ºC

工作湿度范围

0 ... 90 ( 无冷凝 )

%R.H.

抗冲击标准 IEC 60068-2-27

100 (11 ms) ( 单击 )

g

抗振动标准 IEC 60068-2-64

20 (r.m.s.) (10...2000 Hz)

g

防护等级 DIN EN 60529

 IP67 (M12x1 带插头导线 IP69k)



压力范围





工作压力

≤ 350

bar

压力峰值

≤ 450

bar

破裂压力

> 600

bar

磁环的工作速度

无限制(机械)

ms-1

功能安全性要求

如果把本司产品用于安全相关的系统中,请先联系我们



兼容 EMC 标准 *

ISO 14982 Agricultural and forestry machines



EN 13309 Construction machines

ISO 10605 Packaging and Handling + Component Test (ESD)

ISO 11452-2 Radiated EM HF-Fields, Absorberhall 200 V/m

ISO 11452-4 BCI (Bulk Current Injection) 200 mA

CISPR25 Radiated Emission

ISO 7637-1/2 Transient Impulses

*) 本 EMC 指标在不同的液压缸内数值会存在偏差。

必备辅件(需另外订购其一)



M12x1 凹直接头,带塑包电缆,IP67,底端可打开



• 米电缆, 型号:EEM 33-32

产品编号:005600

• 米电缆, 型号:EEM 33-62

产品编号:005609

• 10 米电缆,型号:EEM 33-97

产品编号:005650

M12x1 凹弯接头,带塑包电缆,IP67,底端可打开



• 米电缆, 型号:EEM 33-33

产品编号:005601

• 米电缆, 型号:EEM 33-63

产品编号:005610

• 10 米电缆,型号:EEM 33-99

产品编号:005696

M12x1 凹直接头,配套连接螺帽,固定连接螺丝,IP67,不带屏蔽

• 型 号:EEM 33-88

产品编号:005633

M12x1 凹弯接头,配套连接螺帽,固定连接螺丝,IP67,不带屏蔽

• 型 号:EEM 33-89

产品编号:005634

详细信息可参见辅件资料

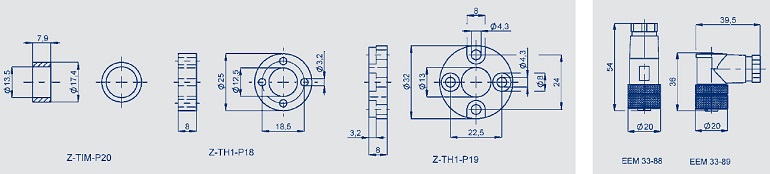

必备辅件(需另外订购其一)

• 型磁块

Z-TH1-P18P/N: 005697

Z-TH1-P19P/N: 005698

Z-TIM-P20, P/N :005699

• 悬浮型磁块

Z-TMI-P10P/N: 005662

Z-TMI-P11P/N: : 005663

可按要求定制其他规格磁块

输出信号连接方式

输出接头(编号 103,4_ _

直出电缆颜色(编号 2_ _

配置说明

针脚 1

棕色

工作电压 Ub

针脚 2

绿色

输出信号

针脚 3

白色

电源地 GND

针脚 4



注意:电源地信号地之间绝对不允许电压差存在。
