TP1系列直线位移传感器
- 非接触式磁致伸缩NOVOSTRICTIVE测量技术；绝对值输出，结构坚固；非接触悬浮式磁块；无限的机械寿命。
- 产品型号：TP1系列
- 产品品牌：Novotechnik(诺我）
- 供应商：东莞绪初自动化科技有限公司
- 购买咨询：
- 基本信息
- 详细规格

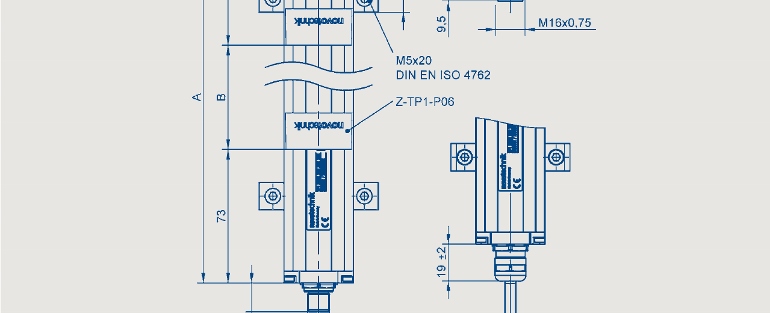

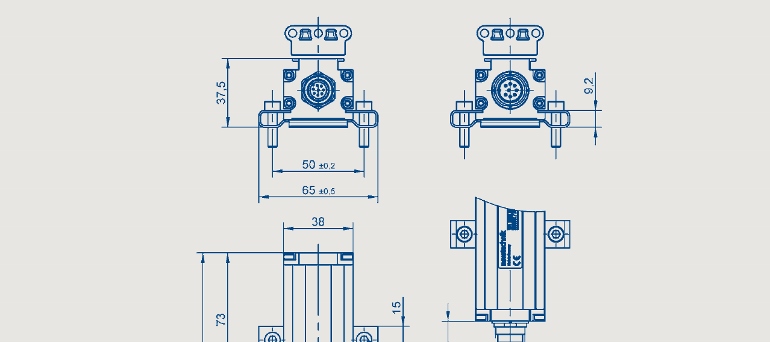

- 产品尺寸
特点：
• 绝对值输出传感器，外壳设计紧凑、坚固
• 非接触式磁致伸缩原理，NOVOSTRICTIVE 测量技术
• 非接触式位置测量
• 无机械磨损，无限的机械寿命
• 模拟量电流信号或电压信号输出
• 起点/ 终点量程可人工设置
• 可选带电隔离输出
• 线性优异，达50 μm
• 无论工作量程大小，分辨率最高可达0.001 mm
• 温度系数<30 ppm/K
• 抗冲击或振动的性能优异
• 输出电缆或插头可选
• 防护等级IP67 / IP68
采用NOVOSTRICTIVE 测量技术，非接触式磁致伸缩测量原理。可直接、精确、绝对地反映直线位移，常用于运动控制、定位和测量显示等领域。
传感器测量通过使用悬浮式磁块非接触方式实现，因此传感器无机械磨损。
采集信号输入来自磁块机械移动，磁块既可悬浮移动，也可沿导轨移动。安装更加简单和灵活，只需通过夹钳固定或调节即可精确安装。
传感器的核心感应元件封装在铝制外壳中，外壳防护等级达IP68，抗冲击或振动的性能优异，即节省了安装空间，还能抗击诸如灰尘、潮湿或油污等物质的腐蚀。
传感器采用先进的ASIC电子技术，可提供绝对和稳定的电流或电压输出信号。另外可选择通过电隔离DC/DC 转换器输出的规格。
其他接口参见相关资料。
|
说 |
明 |
|
|
外 |
壳 |
阳极氧化铝，金属法兰 |
|
安 |
装 |
可调整夹钳 |
|
磁 |
块 |
悬浮式塑料磁块 |
|
|
导轨式磁块，带球形耦合器 |
|
|
测量技术 |
NOVOSTRICTIVE非接触式磁致伸缩测量原理 |
|
|
电气连接 |
8针M12 x 1圆形屏蔽接头 |
|
|
|
8针IEC130-9圆形屏蔽接头 |
|
|
6针IEC130-9圆形屏蔽接头 |
||
|
8芯8x0.25mm² PUR/PVC屏蔽电缆，长1米、3米、5米或10米 |
||
|
电子器件 |
带ASIC的集成电路SMD |
|
|
|
信号电缆屏蔽线连接到传感器外壳 |
|
|
电容隔离型外壳 |
||
|

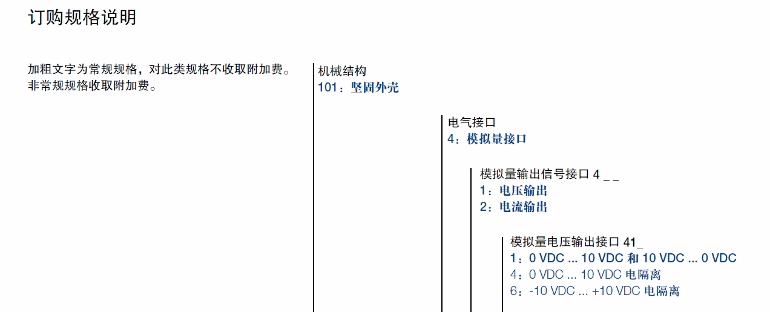

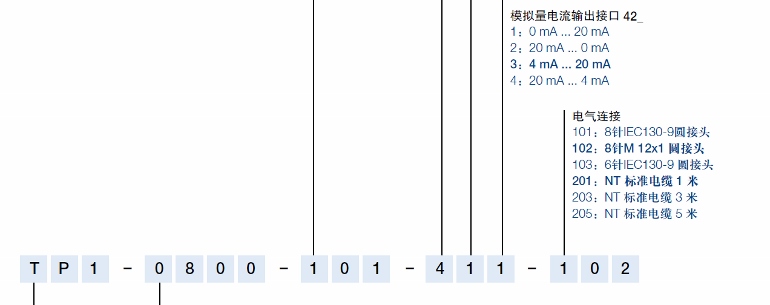

型号定义 |
TP1 - _ _ _ _ - 101 - 41_ - _ _ _ |
TP1 - _ _ _ _ - 101 - 42_ - _ _ _ |
|
|
|
|
模拟量电压信号输出 |
模拟量电流信号输出 |
|
|
|
电气参数 |
单位 |
|||
|

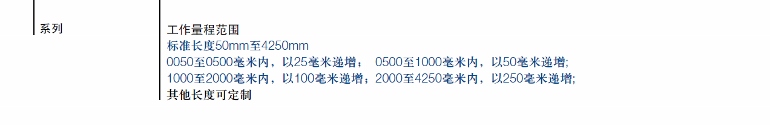

工作量程（尺寸B） |
0050 至 4250 |
0050 至 4250 |
mm |
|
|
绝对线性 |
≤ ± 0.02 (最小 ± 50 µm) |
≤ ± 0.02 (最小 ± 50 µm) |
% FS |
|
|
电气零点公差 |
± 0.5 (最小2 x 可重复性) |
± 0.5 (最小2 x 可重复性) |
mm |
|
|
输出信号 |
电压 |
电流 |
|
|
|
|
0.1 ... 10 VDC (负载 ≥ 5 kΩ) |
0.1 ... 20 mA (负载 ≤ 500 Ω) |
|
|
|
-10 ... 10 VDC (负载 ≥ 5 kΩ) |
4 ... 20 mA (负载 ≤ 500 Ω) |
|
||
|
分辨率 |
16 |
16 |
位 |
|
|
可重复性 |
≤ 0.03 |
≤ 0.03 |
% FS |
|
|
滞后 |
≤ 0.01 |
≤ 0.01 |
% FS |
|
|
工作电压 |
24 (19 ... 30) |
24 (19 ... 30) |
VDC |
|
|
电隔离工作电压 |
24 (18 ... 36) 参见订购规格说明 |
|
VDC |
|
|
工作电压波动 |
≤ 10 |
≤ 10 |
% Vss |
|
|
电流功耗 |
≤ 100 |
≤ 100 |
mA |
|
|
最大输出刷新率* |
16 |
16 |
kHz |
|
|
温度系数 |
≤ 30 (最小0.01 mm/K) |
≤ 30 (最小0.01 mm/K) |
ppm/K |
|
|
过压保护 |
40 ( 临时保护/ 1 min.) |
40 ( 临时保护/ 1 min.) |
VDC |
|
|
极性接反，反向电压保护 |
up to Umax |
up to Umax |
VDC |
|
|
信号输出保护 |
up to Umax |
up to Umax |
VDC |
|
|
绝缘阻抗（500 VDC） |
≥ 10 |
≥ 10 |
MΩ |
|
|
机械参数 |
||||
|
尺寸 |
见图 |
见图 |
|
|
|
外壳长度（尺寸A） |
尺寸 B + 146 |
尺寸 B + 146 |
± 2 mm |
|
|
标准工作量程范围（尺寸B） |
50, 75, 100, 125, 150, 175, 200, 225, 250, 275, 300, 325, 350, 375, 400, 425, 450, 475, 500, |
mm |
||
|
及增幅定义 |
550, 600, 650, 700, 750, 800, 850, 900, 950, 1000, 1100, 1200, 1300, 1400, 1500, 1600, |
|
||
|
|
1700, 1800, 1900, 2000, 2250, 2500, 2750, 3000, 3250, 3500, 3750, 4000, 4250 |
|
||
|
|
其他长度可定制 |
|
||
|
环境参数 |
||||
|
工作温度范围 |
-40 ... +85 |
-40 ... +85 |
ºC |
|
|
储藏温度范围 |
-40 ... +105 |
-40 ... +105 |
ºC |
|
|
工作湿度范围 |
0 ... 95 (无冷凝) |
0 ... 95 (无冷凝) |
% R.H. |
|
|
机械寿命 |
无限（使用悬浮式磁块时） |
无限（使用悬浮式磁块时） |
|
|
|
MTTF（ISO 13849-1，无负载情况下抽样） |
23 |
23 |
年 |
|
|
功能安全性要求 |
如果把本司产品用于安全相关的系统中，请先联系我们 |
|
|
|
|
抗冲击标准 DIN IEC68T2-27 |
100 (11 ms) (单击) |
100 (11 ms) (单击) |
g |
|
|
抗振动标准 DIN IEC68T2-6 |
20 (5 ... 2000 Hz, Amax = 0.75 mm) |
20 (5 ... 2000 Hz, Amax = 0.75 mm) |
g |
|
|
防护等级 DIN EN 60529 |
IP67 带拧紧接头 |
IP67 带拧紧接头 |
|
|
|
|
IP68 直出电缆 |
IP68 直出电缆 |
|
|
|
使用悬浮式磁块时的机械参数 |
||||
|
输出有效信号时的最大往返速度 |
10 |
ms-1 |
||
|
输出有效信号时的最大往返加速度 |
200 |
ms-2 |
||
|
满足CE-标准 |
|
|
||
|
抗辐射标准 |
RF噪音场强EN 55011, class B |
|||
|
|
ESD EN 61000-4-2 |
|||
|
辐射抗扰 EN 61000-4-3 |
||||
|
防爆 EN 61000-4-4 |
||||
|
RF 场传导抗扰 EN 61000-4-6 |
||||
|
*) 数据乃推算得出，内部刷新率大小取决于量程长度。 |
||||
|
交货内容包括 |
||||
|
• 安装夹钳 Z46 |
||||
|
• 绝缘凹槽圆头螺钉 |
||||
|
必备辅件（需另外订购其一） |
||||
|
• 悬浮式磁块Z-TP1-P06 |
产品编号：005693 |
|||
|
• 悬浮式磁块Z-TP1-P07 |
产品编号：005694 |
|||
|
• 导轨式磁块Z-TP1-P08 |
产品编号：005695 |
|||
|
可按要求定制其他规格磁块 |
||||
|

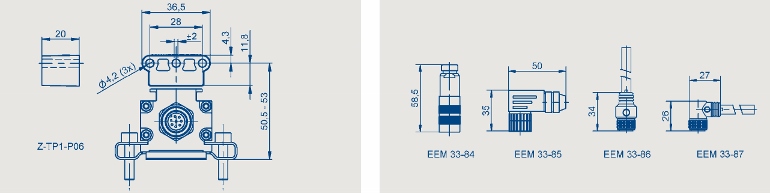

推荐辅件 |
||||
|
• 8针IEC 130-9直接头 |
型号：EEM 33-84 |
|||
|
• 6针IEC 130-9直接头 |
型号：EEM 33-82 |
|||
|
• 8针IEC 130-9弯角接头 |
型号：EEM 33-85 |
|||
|
• 6针IEC 130-9弯角接头 |
型号：EEM 33-94 |
|||
|
8 x 0.25mm² PUR屏蔽电缆，带8针M12x1凹直接头。 |
||||
|
• 2米电缆 |
型号：EEM 33-86 |
|||
|
• 5米电缆 |
型号：EEM 33-90 |
|||
|
• 10米电缆 |
型号：EEM 33-92 |
|||
|
8 x 0.25mm² PUR屏蔽电缆，带8针M12x1凹弯接头。 |
||||
|
• 2米电缆 |
型号：EEM 33-87 |
|||
|
• 5米电缆 |
型号：EEM 33-91 |
|||
|
• 10米电缆 |
型号：EEM 33-93 |
|||
|
• 牵引连杆Z-TP1-S01-_ _ _ _(专为Z-TP1-P08磁块配置) |
||||
|
根据要求可定制产品 |
||||
|
• 标准电缆 10米 |
||||
|
• 特殊接头 |
||||
|
• 数字、增量、现场总线接口(参见对应的技术资料说明) |
||||
|
重要提示 |
||||
|
为避免并行屏蔽电缆电流产生差动电势，请使用双绞线屏蔽信号电缆。 |
||||
|
输出接头 |
直出电缆颜色 |
带电缆的接头 |
模拟量接口 |
模拟量接口 |
|
编号101, 102 |
编号201, 203, 205 |
EEM 33-86, EEM 33-87 |
电流 |
电压 |
|
针脚 1 |
黄色 |
白色 |
0 (4) ... 20 mA |
空 |
|
针脚 2 |
灰色 |
棕色 |
信号地 |
信号地 |
|
针脚 3 |
粉色 |
绿色 |
空 |
+10 ... 0 (-10) VDC |
|
针脚 4 |
红色 |
黄色 |
DIAG* |
DIAG* |
|
针脚 5 |
绿色 |
灰色 |
空 |
0(-10) ... +10 VDC |
|
针脚 6 |
蓝色 |
粉色 |
电源地 |
电源地 |
|
针脚 7 |
棕色 |
蓝色 |
+24 VDC |
+24 VDC |
|
针脚 8 |
白色 |
红色 |
PROG* |
PROG * |
|
输出接头 |
模拟量接口 |
模拟量接口 |
*) 星号表示带Teach-In功能的接口 (参见操作手册)。 |
|
|
编号103 |
电压 |
电流 |
|
|
|
针脚 1 |
0 ... 10 VDC |
0 (4) ... 20 mA |
||
|
针脚 2 |
信号地 |
信号地 |
||
|
针脚 3 |
10 ... 0 VDC |
空 |
||
|
针脚 4 |
电源地 |
电源地 |
||
|
针脚 5 |
+24 VDC |
+24 VDC |
||
|
针脚 6 |
电源地 |
电源地 |
||
