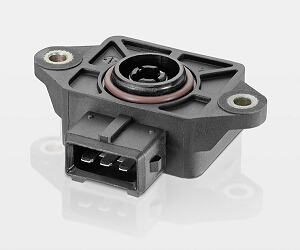

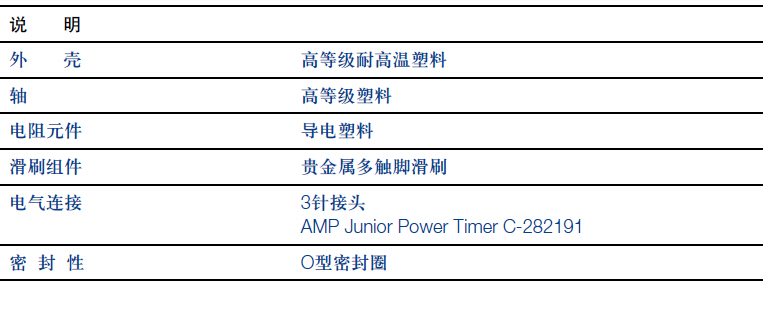

SP5000系列角度传感器

机械参数

单位

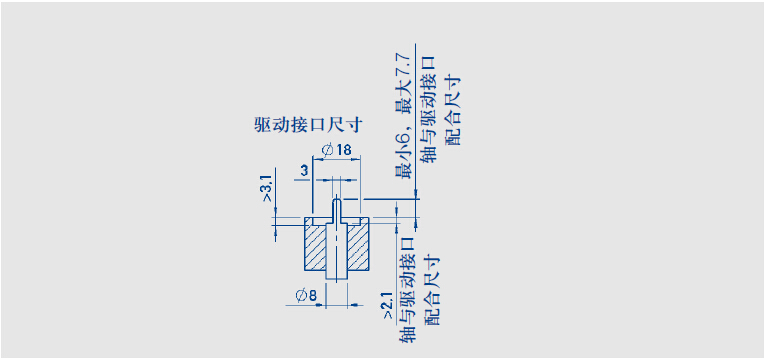

尺寸

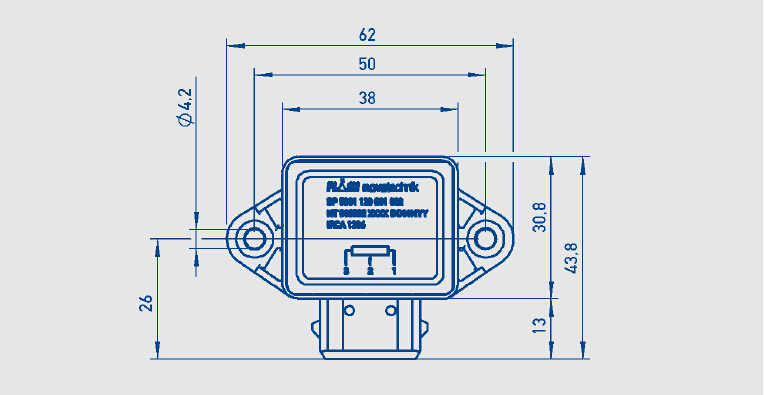

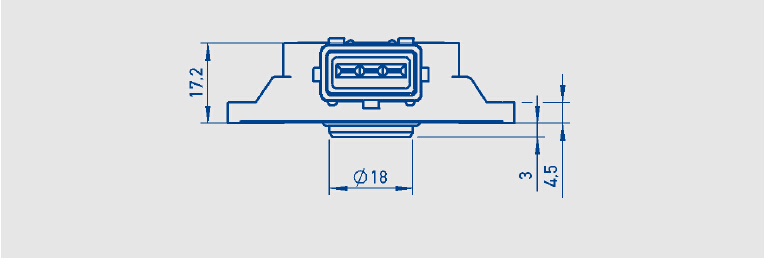

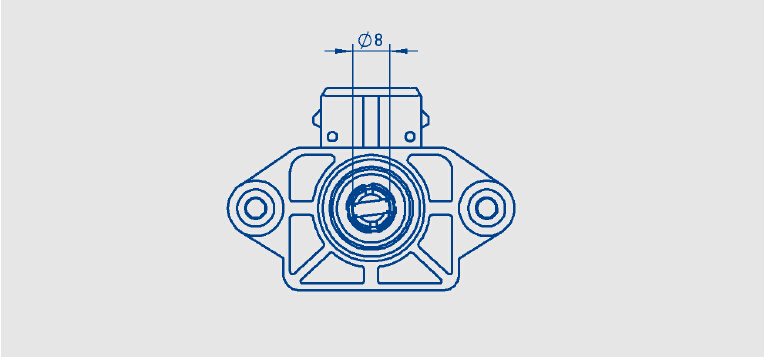

见尺寸图

安装

2个M4夹子

机械行程

约132

º

扭力矩

0.25

Nm

重量

约25

g

电气参数

工作量程

120

º ±2º

标准阻值

2

kΩ

阻值公差

± 20

%

独立线性

≤ ±2

%

可重复性

1.0

º

滑刷阻抗

1.05

kΩ

输出电压与工作电压比

的有效温度系数

通常15

ppm/K

允许最大工作电压

18

V

滑刷正常工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

绝缘阻抗 (500 VDC)

≥ 10

mΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

环境参数

工作温度范围

-40 ... +125

ºC

(温度达150ºC时，工作不能超过12次，时间不能超过半小时)

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

10

cycles

使用寿命

4 x 106

次

最大转速

100

min-1

防护等级

IP 67 (正确安装O型圈的基础上)

IP 40 (轴端)

订购规格说明

型号

产品编号

工作量程

输出

阻值

SP5001 120 001 001

018500

120º

pin 2

2 kΩ

SP5001 104 002 002

018501

104º

pin 3

2 kΩ

SP5001 120 003 001

018502

120º

pin 2

4 kΩ

SP5001 117 004 001

018503

117º

pin 2

4 kΩ

SP5001 114 005 001

018504

114º

pin 2

4 kΩ
