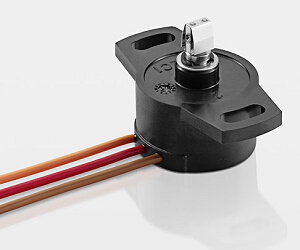

SP2800系列角度传感器

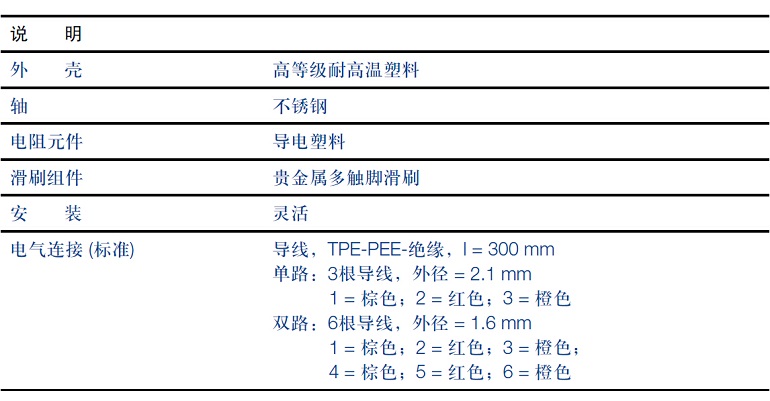

机械参数

单位

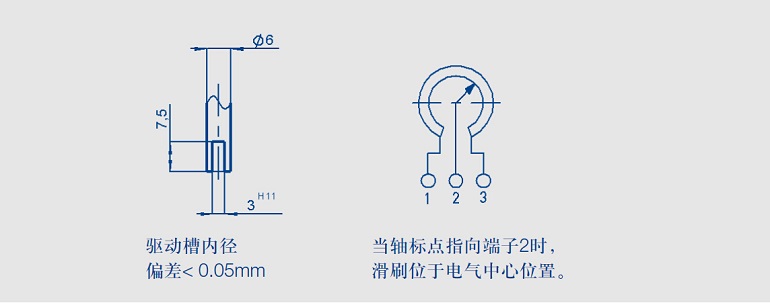

 尺寸

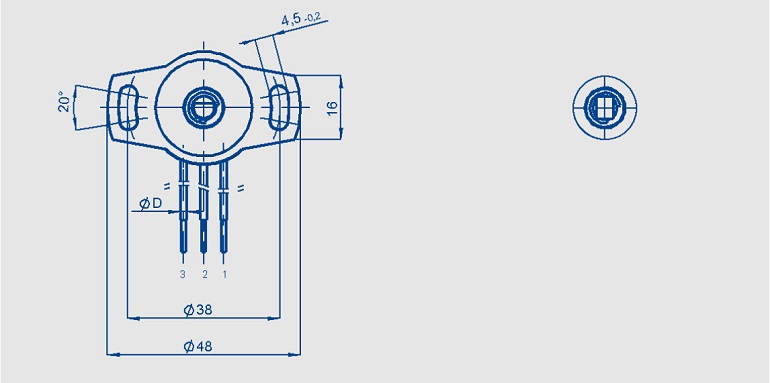

 见尺寸图

 安装

 2个M4圆槽螺丝钉及垫圈

 安装螺丝最大扭力矩/带垫圈

 180

Ncm

 机械行程

 360连续

º

 允许（轴向/径向）

 静态或动态轴荷载

 20

N

 扭力矩

 0.2 (IP 54)；0.5 (IP 65)

Ncm

 最大转速

 120

min-1

 重量

 30

g

 电气参数

 工作量程

 100

 308

 345

º±2º

 标准阻值

 3

 5

 5

kΩ

 阻值公差

 ± 20

%

 可重复性

 轴 (B)≤ 0.03

º

 (与安装公差有关)

 轴 (D)≤ 0.06

º

 输出电压与工作电压比

 的有效温度系数

 通常5

ppm/K

 独立线性

 ±1.0

±0.3

±0.3

%

 允许最大工作电压

 42

V

 滑刷正常工作电流

 ≤ 1

µA

 致故障时滑刷的最大电流

 10

mA

 绝缘阻抗 (500 VDC, 1 bar, 2 s)

 ≥ 10

MΩ

 绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

 ≤ 100

µA

 导线长，裸露，镀锡

 约300

mm

 导线直径

 约1

mm²

 环境参数

 工作温度范围

-40 ... +120 (温度达150ºC时，不能超过1小时)

ºC

 抗振动指标

 5 ... 2000

Hz

 Amax = 0.75

mm

 amax = 20

g

 使用寿命

 50 x 106

次

 防护等级

 IP 54或IP 65 (DIN 400 50 / IEC 529)

 订购规格说明

 型

号

产品编号

 SP2801 308 000 001

019520

 ≤ 308º，6mm轴径，IP 54

 SP2821 308 000 001

019540

 ≤ 308º，插按式，IP 54

 SP2831 308 000 001

019521

 ≤ 308º，6mm轴径，IP 65

 SP2841 308 000 001

019541

 ≤ 308º，插按式，IP 65

 SP2801 100 002 001

019522

 ≤ 100º，6mm轴径，IP 54

 SP2831 100 002 001

019527
