SP2500系列传感器

 型号定义

 SPK2501 A 5033

 SPK2501 A1812

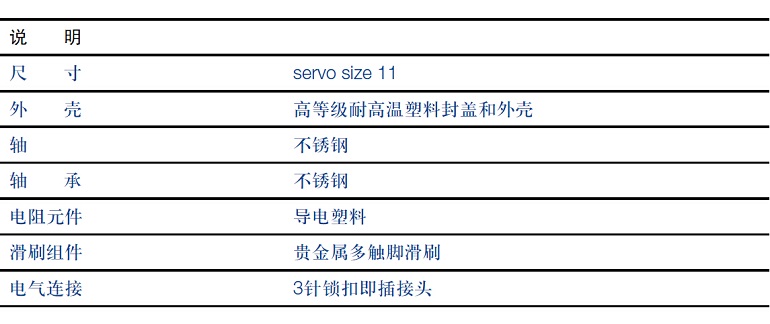

 机械参数

 单位

 尺寸

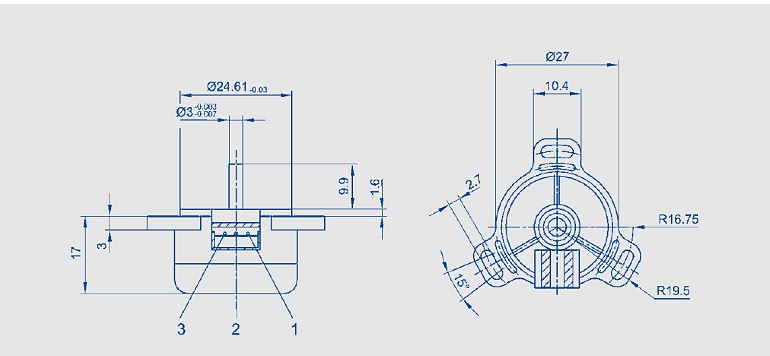

 见尺寸图

 安装

 3个圆形螺丝M2.5及垫圈

 机械行程

 360 连续

 º

 允许（轴向/径向）

 静态或动态轴荷载

 15

 N

 扭力矩

 ≤ 0.1

 Ncm

 最大转速

 104

 rad/s²

 重量

 15

 g

 电气参数

 工作量程

 335 ±2

 120 ±2

 º

 标准阻值

 5.0

 1.8

 kΩ

 阻值公差

 -0 ... +40

 %

 可重复性

 0.003 (  0.01º )

 %

 输出电压和工作电压比

 的有效温度系数

 通常5

 ppm/K

 独立线性

 ± 0.3

 ± 0.6

 %

 允许最大工作电压

 42

 V

 滑刷正常工作电流

 ≤ 1

 µA

 致故障时滑刷的最大电流

 10

 mA

 绝缘阻抗

 ≥ 10

 MΩ

 (500 VDC, 1 bar, 2 s)

 绝缘强度

 ≤ 100

 µA

 (50 Hz, 2 s, 1 bar, 500 VAC)

 环境参数

 工作温度范围

 -40 ... +85

 ºC

 抗振动指标

 5 ... 2000

 Hz

 Amax = 0.75

 mm

 amax = 20

 g

 抗冲击指标

 50

 g

 11

 ms

 使用寿命（有效工作区域）

 50 x 106

 次

 防护等级

 IP 40 (DIN 400 50 / IEC 529)

 订购规格说明

 型

号

 产品编号

 阻值 (KΩ)

 SPK2501 A5033

 038001

 5.0

 SPK2501 A1812

 038002

 1.8

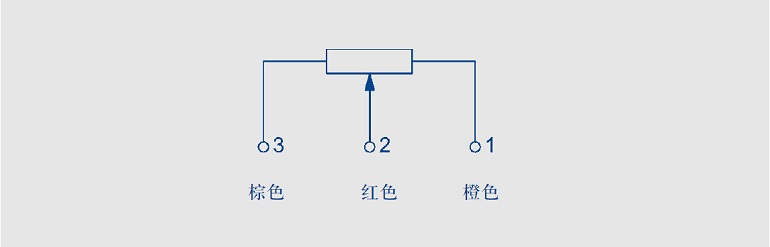

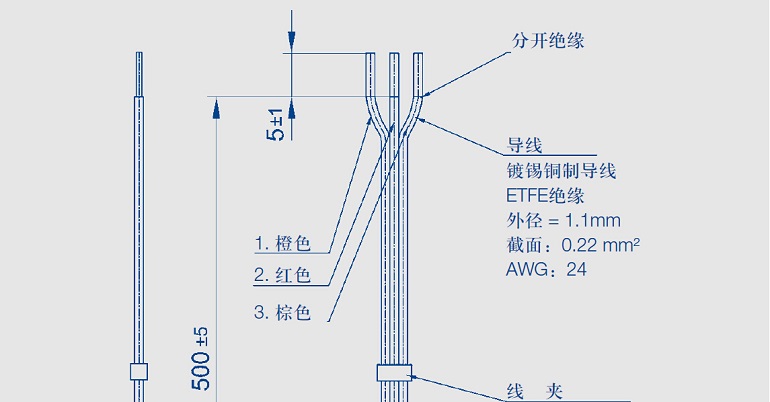

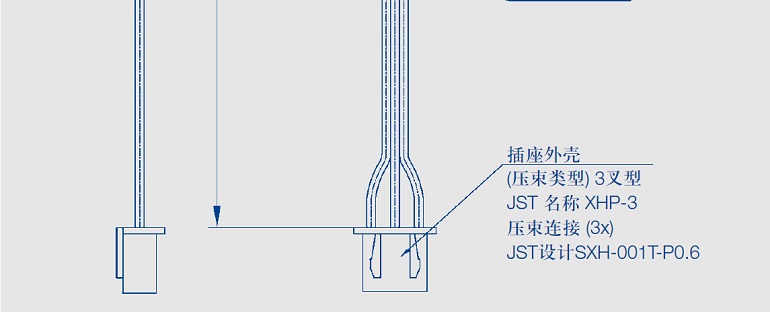

 电缆套件ZK1-500

 059013

推荐辅件

·联轴器 Z 103 G 3（叉型耦合，微小机械误差）

·信号转换器 MUP ... / MUK ... 用于输出标准信号

重要提示

   在数据表中所列的线性度、使用寿命、微线性度、抗外干 扰阻值和分压形式的温度系数等数值，是传感器工作在以运算 放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。
