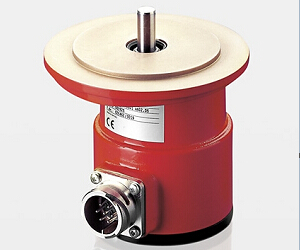

IGP系列角度传感器 工业级齿轮

型号定义

IGP3 P6501 A502

IGP5 P6501 A502

IGP10 P6501 A502

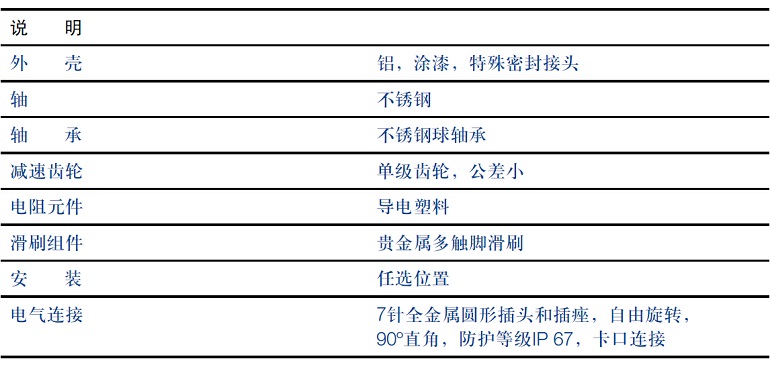

机械参数

单位

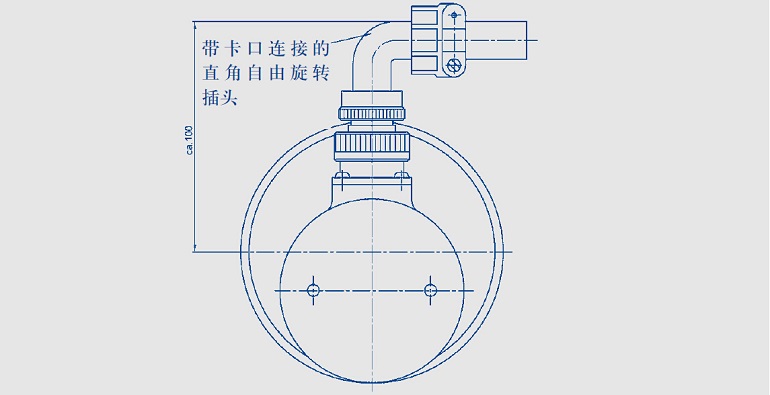

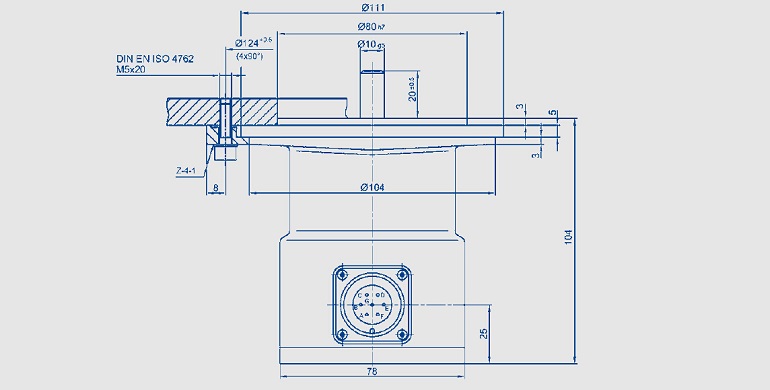

尺寸

见尺寸图

安装

使用4 个夹片Z 4-1

机械行程

360连续

º

允许（轴向/径向）静态或动态轴荷载

300

N

扭力矩

< 10

Ncm

重量

约1300

g

减速比

3.11∶1

5.19∶1

10.77∶1

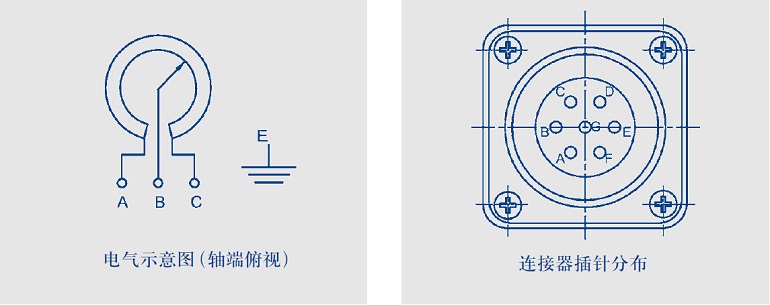

电气参数

工作量程

1095 + 15

1830 + 20

3800 + 45

º

标准阻值

5

kΩ

阻值公差

± 20

%

独立线性

± 0.1 (可定制0.05)

%

可重复性

通常0.002

%

允许最大工作电压

42

V

致故障时滑刷的最大电流

10

mA

正常滑刷工作电流

≤ 1

µA

输出电压与工作电压比

通常5

ppm/K

的有效温度系数

绝缘阻抗 (500 VDC, 1 bar, 2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

-40 ... +100

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标

50

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 67 (DIN 400 50 / IEC 529)

订购规格说明

型

号

产品编号

比率

IGP3 P6501 A502

009121

减速比3:1

IGP5 P6501 A502

009122

减速比5:1

IGP10 P6501 A502

009123

减速比10:1

交货内容包括

·4个安装夹 Z4-1

·1个弯角插头 CA 08 COM-E16S-1S-B

·1个抗绞套管

重要提示

    在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。

推荐辅件

·联轴器 Z 110 G 10 （完全同轴耦合）

·过程控制显示器 MAP ... 用于输出信号显示

·信号转换器 MUP ... / MUK ... 用于输出标准信号
