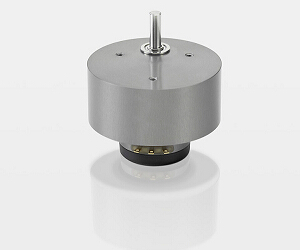

GP系列角度传感器 齿轮型

型号定义

GP3P6501 A502

GP5P6501 A502

GP10P6501 A502

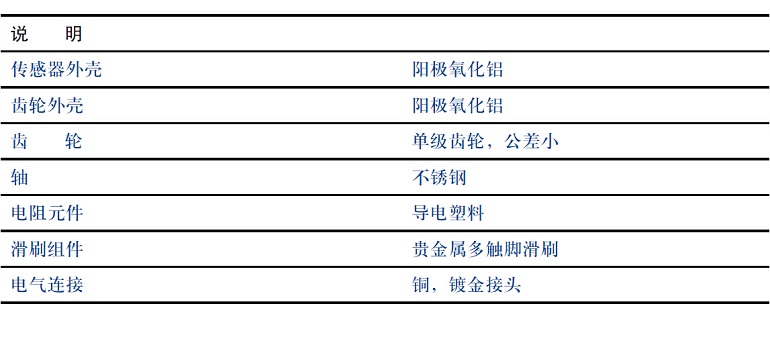

机械参数

单位

尺寸

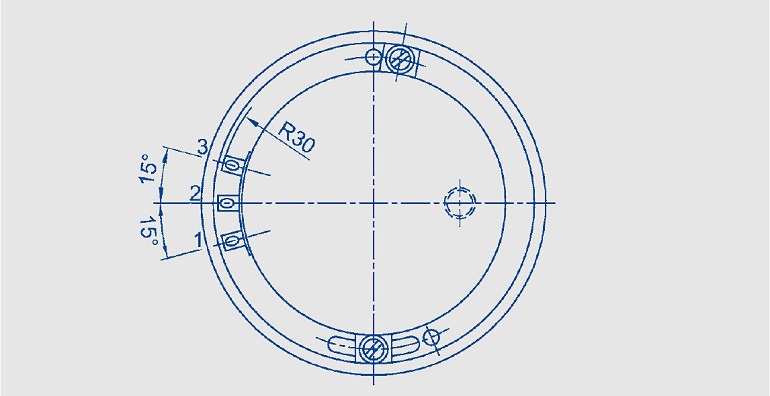

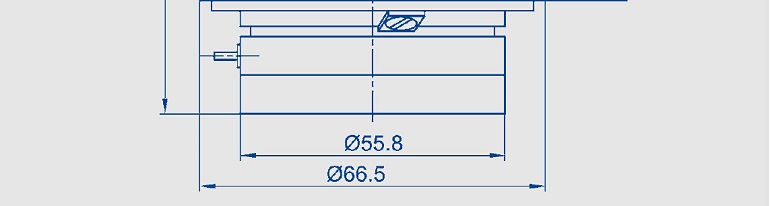

见尺寸图

机械行程

360连续

º

允许（轴向/径向）静态或动态轴荷载

45

N

扭力矩

< 1

Ncm

最大转速

3000

min-1

重量

约320

g

减速比

3.11∶1

5.19∶1

10.77∶1

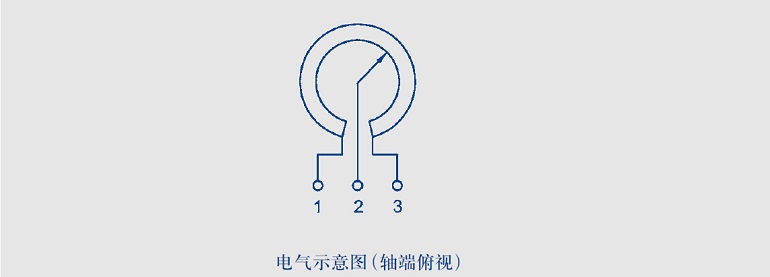

电气参数

工作量程

1095 + 15

1830 + 20

3800 + 45

º

标准阻值

5

kΩ

阻值公差

± 20

%

独立线性

± 0.1

%

可重复性

通常0.002

%

允许最大工作电压

42

V

致故障时滑刷的最大电流

10

mA

滑刷正常工作电流

≤ 1

µA

输出电压与工作电压比的有效温度系数

通常5

ppm/K

绝缘阻抗 (500 VDC，1 bar，2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

ºC

工作温度范围

-40 ... +100

Hz

mm

g

抗振动指标

5 ... 2000

g

Amax = 0.75

ms

amax = 20

抗冲击指标

50

次

11

使用寿命

100 x 106

防护等级

IP 40 (DIN 400 50 / IEC 529)

订购规格说明

型

号

产品编号

比率

GP3 P6501 A502

009111

减速比3:1

GP5 P6501 A502

009112

减速比5:1

GP10 P6501 A502

009113

减速比10:1

推荐辅件

·联轴器 Z 104 G 6 （叉型耦合，微小机械误差）

·联轴器 Z 105 G 6 （紧密夹型耦合 )

·过程控制显示器 MAP ... 用于输出信号显示

·信号转换器 MUP ... / MUK ... 用于输出标准信号

重要提示

   在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数 值，是传感器工作在以运算放大器作为电压输出 器输出电压给滑刷，且滑刷上不带负载 (le ≤ 1 µA) 的条件得出的。
