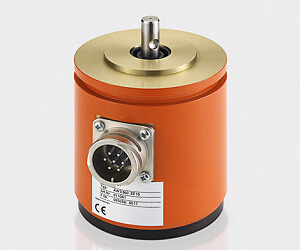

AWS360ZE系列角度传感器 工业级,坚固，抗恶劣环境

说

明

单位

外

壳

阳极氧化铝，密封轴

轴

不锈钢

轴

承

不锈钢球轴承

电阻元件

导电塑料

滑刷组件

贵金属多触脚滑刷

安

装

任选位置

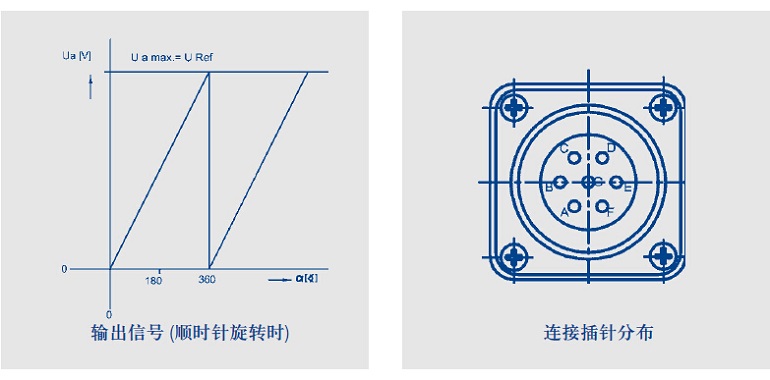

电气连接

7 针全金属圆形插头和插痤，自由旋

转，

90º直角，防护等级IP 65，卡口连接

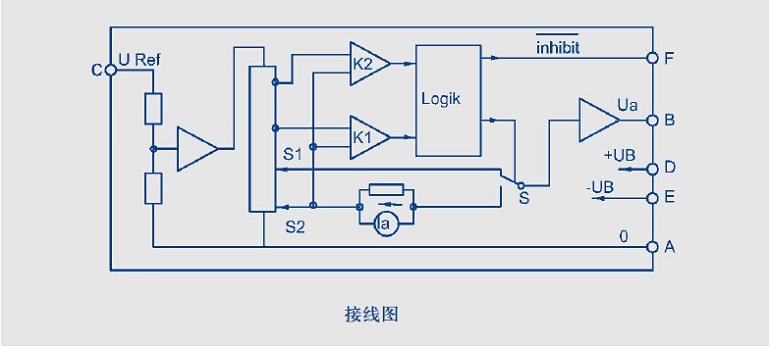

电

路

电位计内置混合电路

机械参数

尺寸

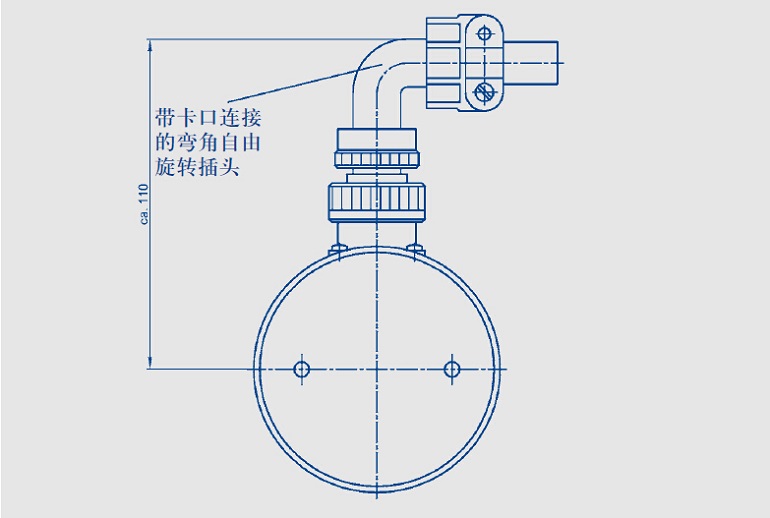

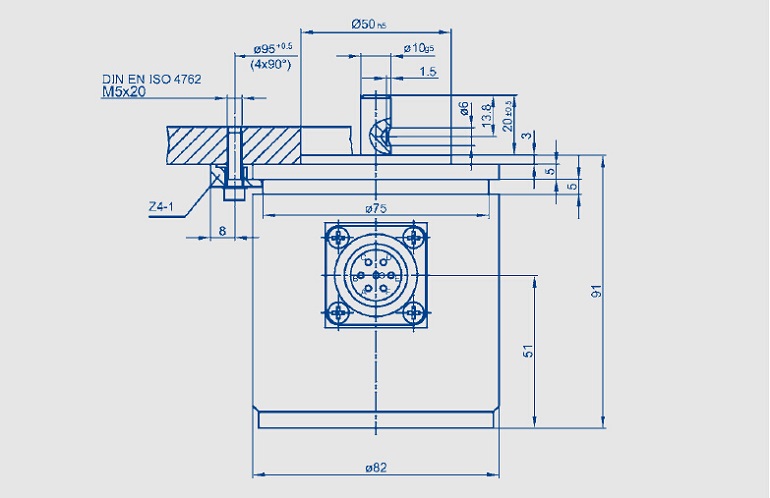

见尺寸图

安装

使用4个安装夹Z 4-1

机械行程

360连续

º

允许（轴向/径向）

300

N

静态或动态轴荷载

扭力矩

< 10

Ncm

最大转速

2000

min-1

重量

约1200

g

电气参数

工作量程

360

º

绝对线性

±0.07

%

可重复性

0.002 (  0.007º )

%

量程范围内温度系数

通常 100

ppm/K

电气回路电压 UB

± 15 (± 1)

V

电位计工作电压URef

≤ +10

V

禁止信号从±UB至零值

50

µs

零复位

< 2

mV

电压URef的最大差值

± 2

mV

输出电流

5 (带短路保护)

mA

输出阻值

< 0.1

Ω

电气回路的静态电流

10

mA

绝缘阻抗 (250 VDC，1 bar，2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

0 ... +70

ºC

抗振动指标

10 ... 2000

Hz

A max = 0.76

mm

a max = 20

g

抗冲击指标

50

g

11

ms

使用寿命

50 x 106

次

防护等级

IP 65 (DIN 400 50 / IEC 529)

订购规格说明

型     号

产品编号

AWS 360 ZE-10

011061

发货内容包括

• 4 个安装夹 Z 4-1

• 1 个弯角插头CA 08 COM-E16S-1S-B

• 1 个抗绞衬套

推荐辅件

•联轴器 Z 110 G 10（完全同轴耦合）

•过程控制显示器 MAP ... 用于输出信号显示

•信号转换器 MUP ... / MUK ... 用于输出标准信号
