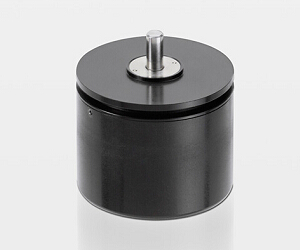

AW360ZE系列角度传感器 工业级

说

明

单位

外

壳

阳极氧化铝，密封轴

轴

不锈钢

轴

承

不锈钢球轴承

电阻元件

导电塑料

滑刷组件

贵金属多触脚滑刷

电

路

电位计外壳内置混合电路

电气连接

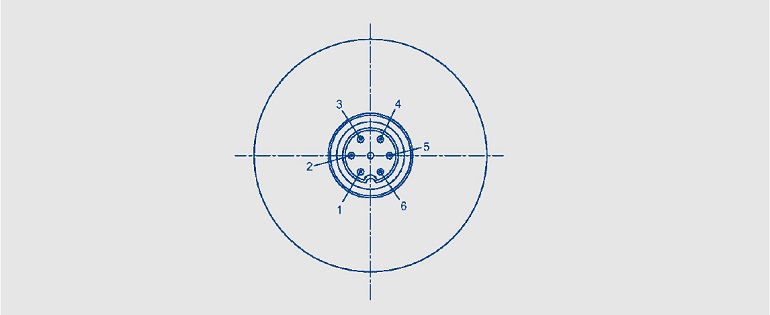

6针接头 (参见“辅件”)

机械参数

尺寸

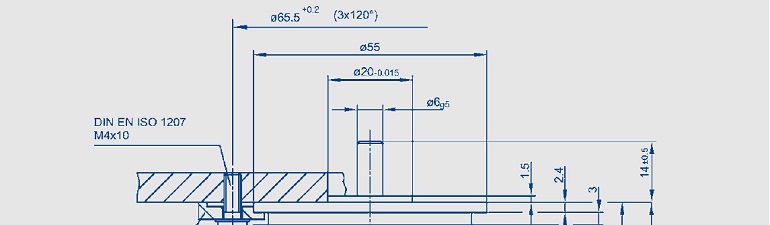

见尺寸图

安装

使用3个安装夹Z 3-31

机械行程

360连续

º

允许（轴向/径向）

45

N

静态或动态轴荷载

扭力矩

< 1.5

Ncm

最大转速

2000

min-1

重量

170

g

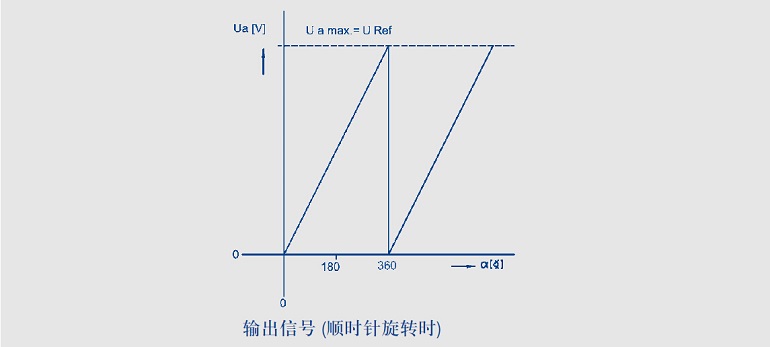

电气参数

工作量程

360

º

绝对线性

AW 360ZE-10

±0.07

%

AW 360ZE-11

±0.035

%

可重复性

0.002 (  0.007º )

%

量程范围内温度系数

100

ppm/K

电气回路电压 ±UB

± 15 (± 1)

V

电位计工作电压URef

≤ +10

V

禁止信号从±UB至零值

约50

µs

零复位

< 2

mV

电压URef的最大差值

± 2

mV

最大输出电流

5 (带短路保护)

mA

输出阻值

< 0.1

Ω

电气回路的静态电流

10

mA

绝缘阻抗 (250 VDC，1 bar，2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

0 ... +70

ºC

抗振动指标

10 ... 2000

Hz

A max = 0.76

mm

a max = 20

g

抗冲击指标

50

g

11

ms

使用寿命

50 x 106

次

防护等级

IP 65 (DIN 400 50 / IEC 529)

(带EEM 33-78接头时)

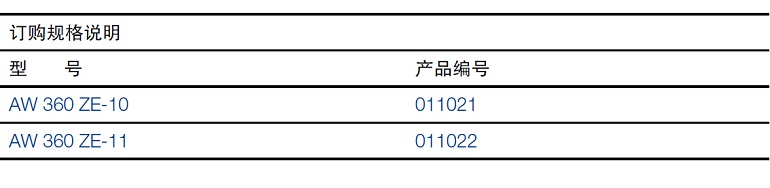

订购规格说明

型    号

产品编号

AW 360 ZE-10

011021

AW 360 ZE-11

011022

发货内容包括

3 个安装夹 Z 3-31

推荐辅件

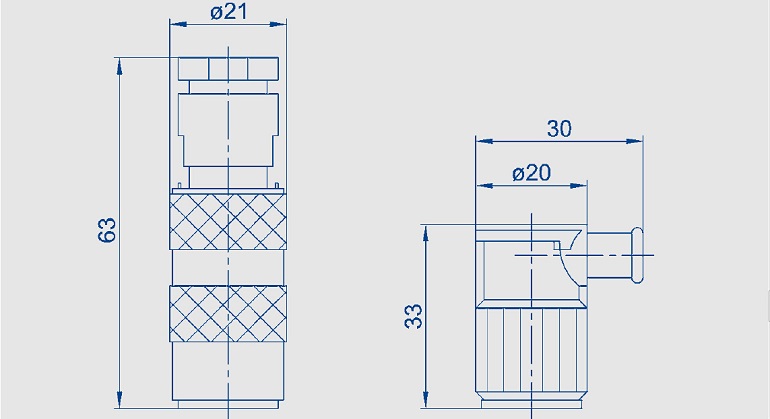

直接头 EEM 33-78，防护等级 IP 67

弯接头 EEM 33-80，防护等级 IP 40

联轴器 Z 104 G 6（叉型耦合，微小机械误差）

联轴器 Z 105 G 6（紧密夹型耦合）

过程控制器 MAP ... 用于输出信号显示

信号转换器 MUP ... / MUK ... 用于输出标准信号
