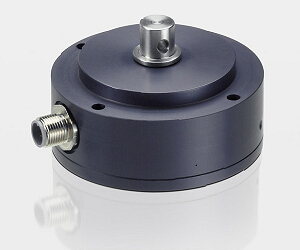

PX7900系列角度传感器 高精度

电气参数

单位

工作量程

120±2

200±2

350±2

º

标准阻值

2

2

5

kΩ

阻值公差

±15

%

可重复性

0.002 (0.007º)

%

输出电压与工作电压比的

有效温度系数

通常10

ppm/K

独立线性

≤ ±0.2

≤ ±0.1

≤ ±0.1

%

最大允许工作电压

42

V

滑刷正常工作电流

≤ 10

µA

致故障时滑刷的最大电流

10

mA

绝缘阻抗 (500 VDC, 1 bar, 2 s)

> 100

MΩ

绝缘强度

≤ 1000

V RMS

(50 Hz, 2 s, 1 bar, 500 VAC)

≤ 3000 (带POM轴)

V RMS

机械参数

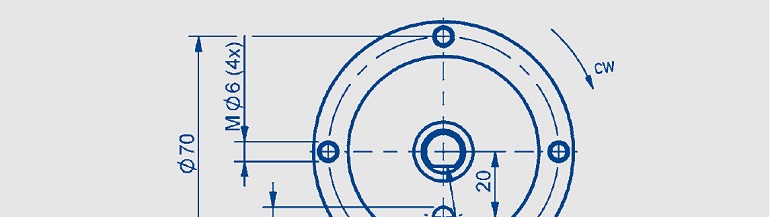

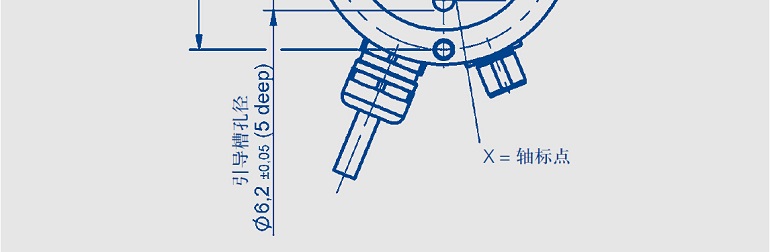

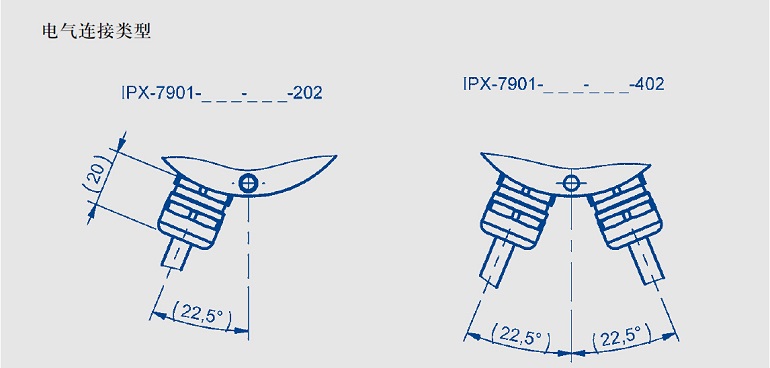

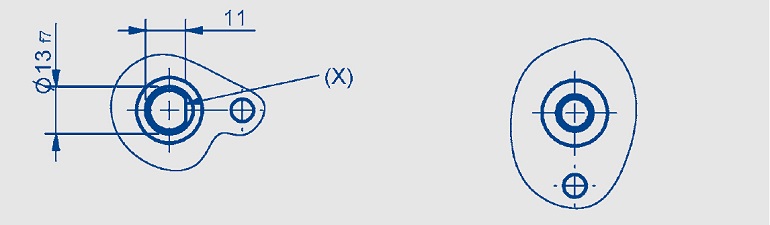

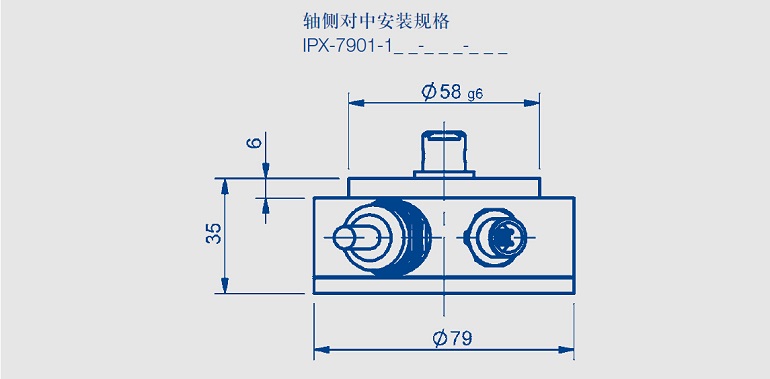

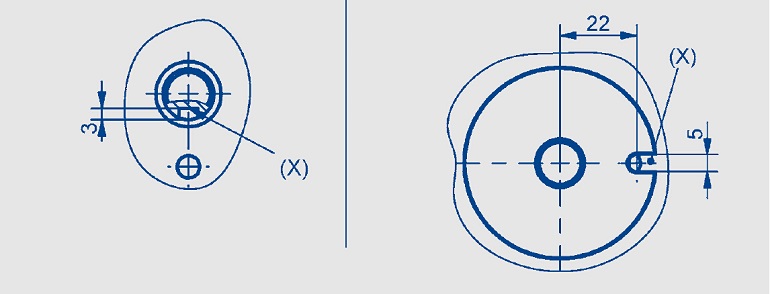

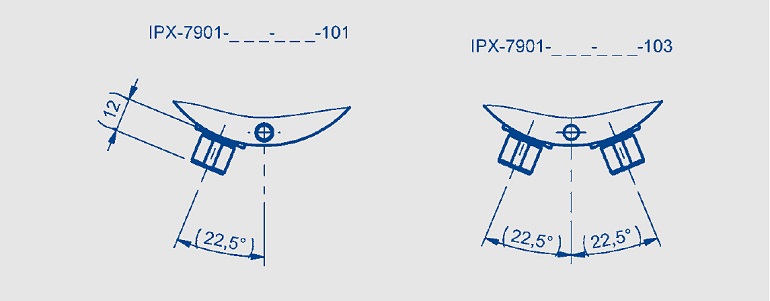

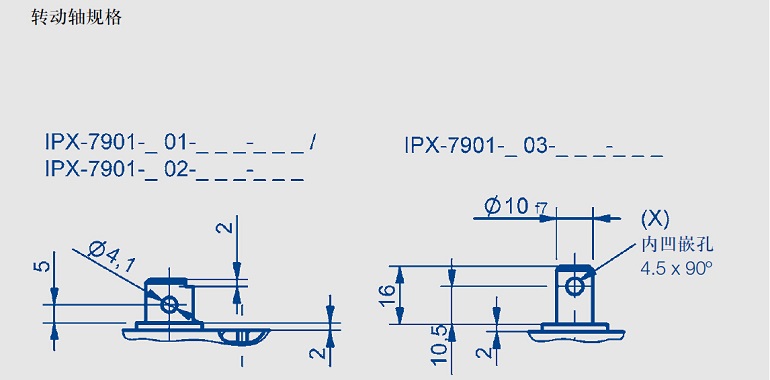

尺寸

见尺寸图

安装

4个M5或M6螺丝 (取决于安装形式)

机械行程

360连续

º

允许（轴向/径向）

静态或动态轴荷载

300 (轴向), 400 (径向)

N

扭力矩

4

Ncm

最大转速

50

min-1

重量

0.5

kg

环境参数

温度范围

-40 ... +120 ( M12插头)

ºC

工作温度和存储温度范围

-40 ... +100 (电缆输出)

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 5

g

抗冲击指标

50

g

11

ms

使用寿命

>100 x 106

次

防护等级

IP 69k（采用PG连接时）

IP 67 （带M12 拧紧接头时）

辅件（需另外订购）

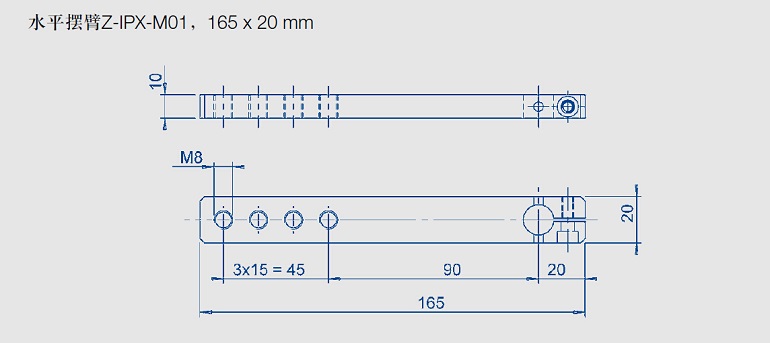

• 水平摆臂 Z-IPX-M01，165 x 20 mm

产品编号：056501

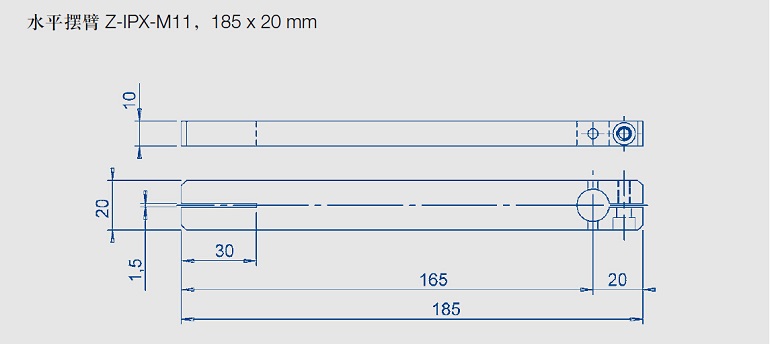

• 水平摆臂 Z-IPX-M11，185 x 20 mm

产品编号：056502

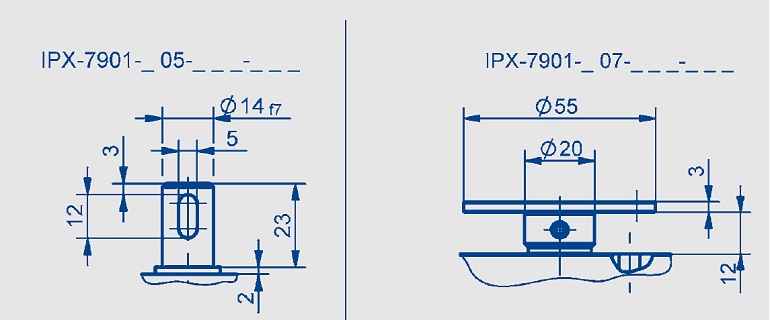

• 盘摆臂Z-IPX-M21，Ø 55 mm（出厂已安装完毕）

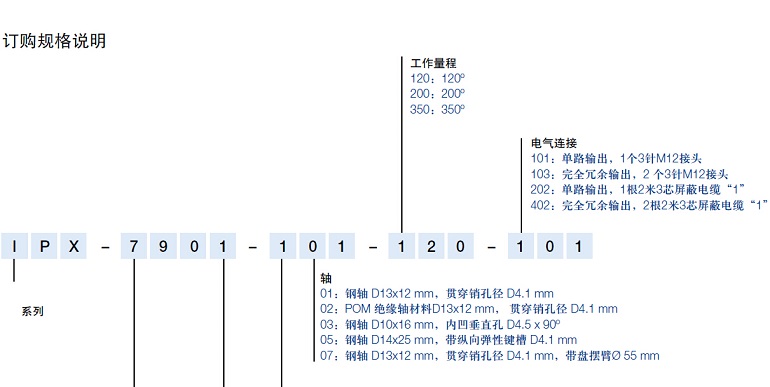

订购规格：IPX-7901- _07-_ _ _-_ _ _

产品编号：056503

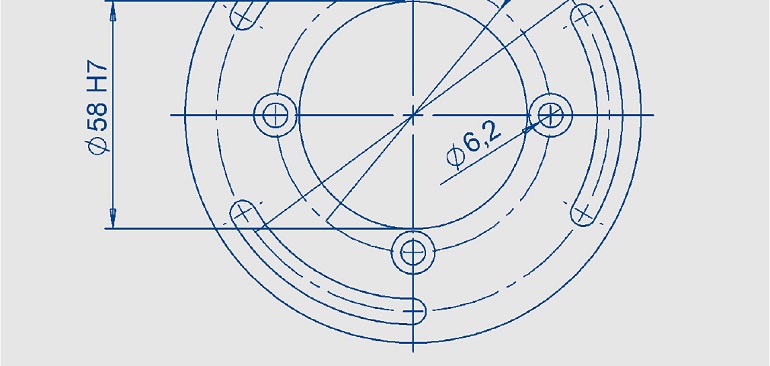

• 安装法兰托盘 Z-IPX-M31

产品编号：056504

重要提示

   在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le  1 μA) 的条件得出的。
