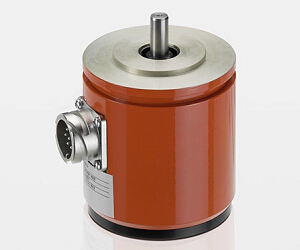

IPS6000系列角度传感器 工业级

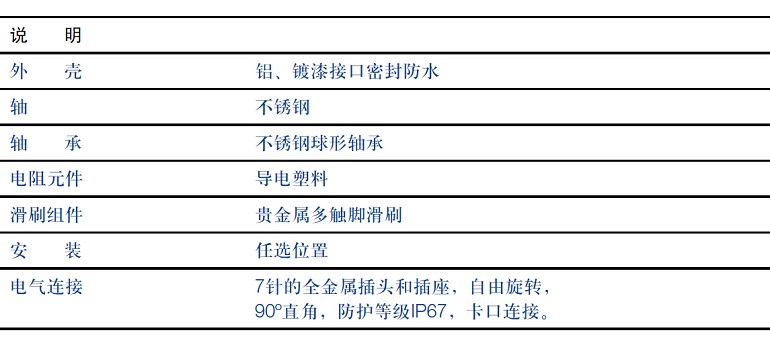

机械参数

单位

尺寸

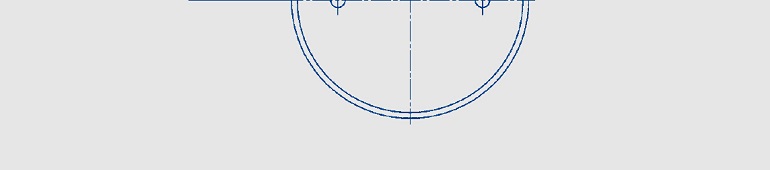

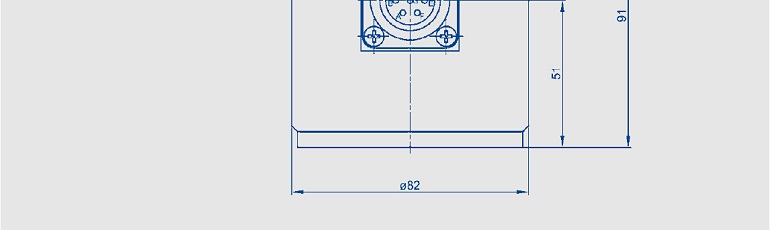

见尺寸图

安装方式

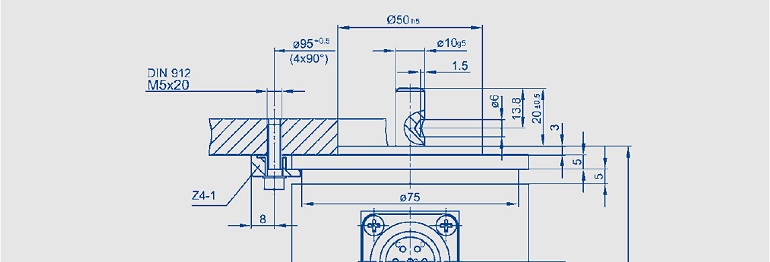

4个夹片Z 4-1

机械行程

360连续

º

允许（轴向/径向）

静态或动态轴荷载

300

N

扭力矩

< 10

Ncm

最大转速

2000

min-1

重量

约1200

g

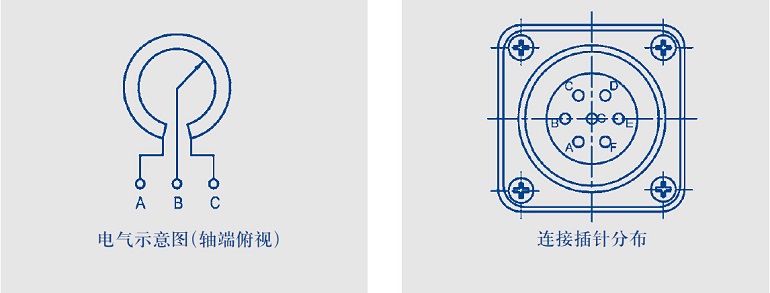

电气参数

工作量程

355 ±2

º

标准阻值

5

kΩ

阻值公差

± 20

%

独立线性

± 0.1 (可定制0.05)

%

可重复性

0.002 (  0.007º )

%

输出电压与工作电压比的有效温度系数

通常5

ppm/K

最大允许工作电压

42

V

致故障时滑刷的最大电流

10

mA

滑刷正常工作电流

≤ 1

µA

绝缘阻抗 (500 VDC, 1 bar, 2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

-40 ... +100

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标

50

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 67 (DIN 400 50 / IEC 529)

订购规格说明

型

号

产品编号

IPS6501 A502

010061

其他可订购规格

IPS6501 G252

010066

≤ 90º±2º，独立线性±0.3%

R = 2.5 kΩ±20%

发货内容包括

•4 个安装夹 Z 4-1

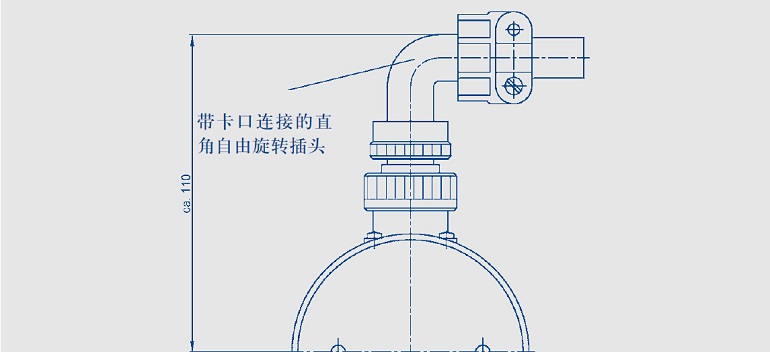

•1 个弯角插头 CA 08 COM-E-16S-1S-B

•1 个抗绞管套

推荐辅件

•联轴器，Z 110 G 10（完全同轴耦合）

•过程控制显示器 MAP ... 用于输出信号显示

•信号转换器 MUP ... / MUK ... 用于输出标准信号

重要提示

在数据表中所列的线性度、使用寿命、微线性度、抗外干 扰阻值和分压形式的温度系数等数值，是传感器工作在以运算 放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。
