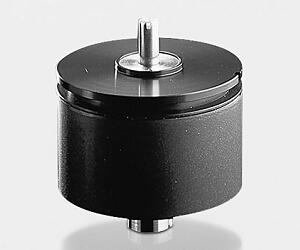

IPE6000系列角度传感器 工业级

机械参数

单位

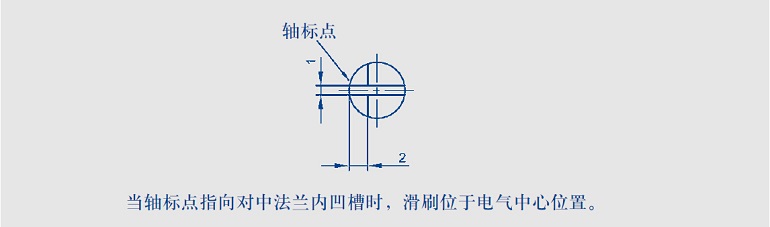

尺寸

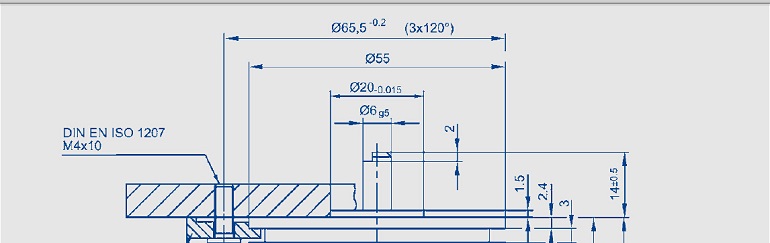

见尺寸图

安装

使用3个夹片Z 3-31

机械行程

360连续

º

允许（轴向/径向）静态或动态轴荷载

45

N

扭力矩

< 1.5

Ncm

最大转速

2000

min-1

重量

200

g

电气参数

工作电压

24 ±6

VDC

工作量程

90或345

º

最大工作电流

35

mA

负载阻抗

0 - 500

Ω

绝对线性

345º时

± 0.1

%

90º时

± 0.3

%

可重复性

0.007

º

温度系数

零点的温度系数

≤ 10

ppm/K

量程范围内的温度系数

≤ 15

ppm/K

绝缘阻抗 (500 VDC, 1 bar, 2 s)

≥ 10

MΩ

绝缘强度 (50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

工作电压变化造成的电流波动

≤ 10

ppm/V

输出电流信号要考虑温度系数变化影响。如果增加负载电阻，则温度系数相应变化。

环境参数

工作温度范围

-25 ... +70

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标

50

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 65 (DIN 400 50 / IEC 529)

范围

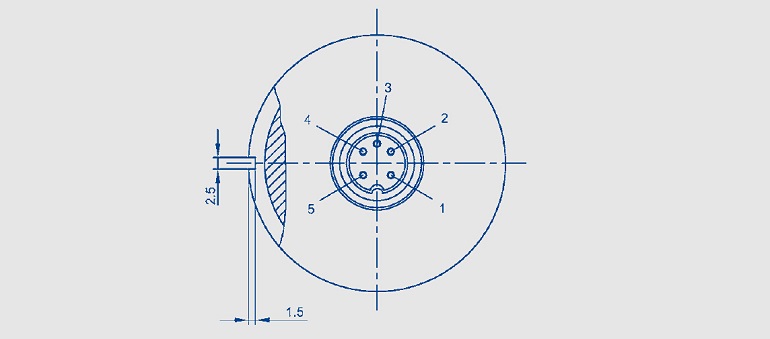

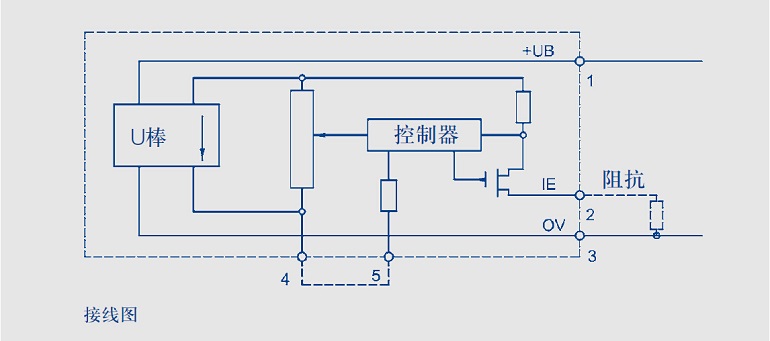

针脚

4

5

0 ... 20 mA

断开

0

0

4 ... 20 mA

连接

0

0

轴端俯视，顺时针转动时，电流增加

订购规格说明

型

号

产品编号

IPE6501 S0055

345º

010040

IPE6501 S0056

90º

010041

发货内容包括

•3 个安装夹 Z3-31

推荐辅件

•联轴器 Z 104 G 6（叉型耦合，微小机械误差）

•联轴器 Z 105 G 6（紧密夹型耦合）

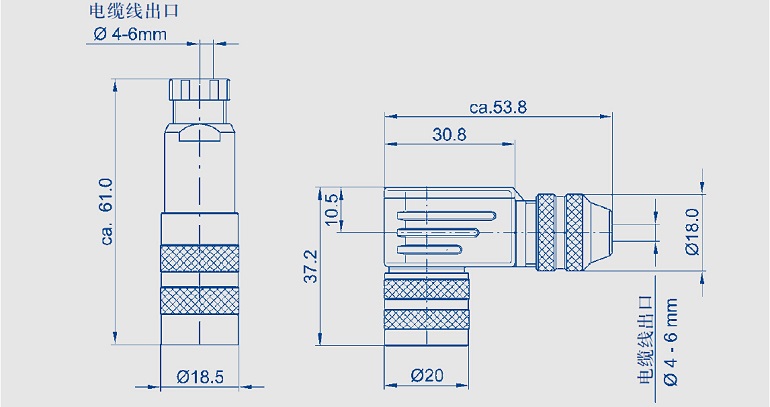

•直接头 EEM 33-76，防护等级 IP 67

•弯接头 EEM 33-77，防护等级 IP 67

•过程控制显示器 MAP ... 用于输出信号显示
