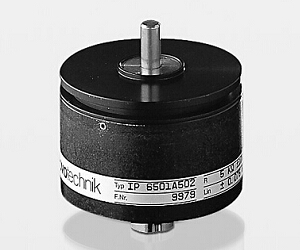

IP6000系列角度传感器 工业级

机械参数

单位

尺寸

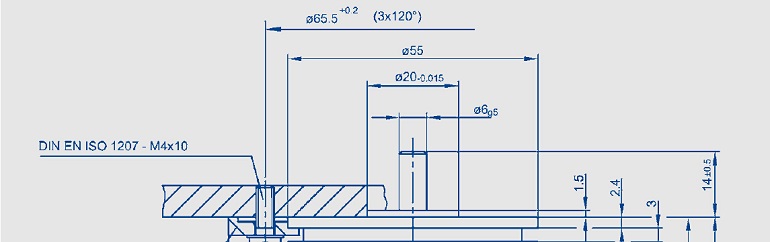

见尺寸图

安装

使用3个夹片Z 3-31

机械行程

360连续

º

允许（轴向/径向）

静态或动态轴荷载

45

N

扭力矩

< 1.5

Ncm

最大转速

2000

min-1

重量

180

g

电气参数

工作量程

355 ±2

º

标准阻值

5

kΩ

阻值公差

± 20

%

独立线性

± 0.075 (可定制< 0.05)

%

可重复性

0.002 (

0.007º )

%

输出电压与工作电压比

的有效温度系数

通常5

ppm/K

允许最大工作电压

42

V

致故障时滑刷的最大电流

10

mA

防护阻抗Rs

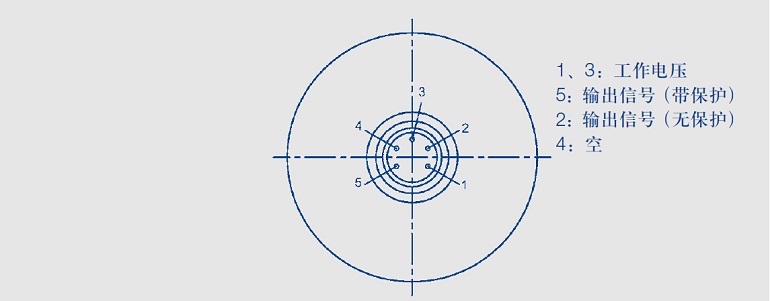

5.6 kΩ (在端口2和端口5之间)

滑刷正常工作电流

≤ 1

µA

绝缘阻抗 (500 VDC)

≥ 10

MΩ

绝缘强度 (500 VAC, 50 Hz)

≤ 100

µA

环境参数

工作温度范围

-40 ... +100

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标

50

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 65 (DIN 400 50 / IEC 529)

(带接头EEM 33-70)

订购规格说明

型

号

产品编号

IP6501 A502

010001

其他可订购规格

IP6501 G252

010004

≤ 90º±2º，独立线性±0.3%

R = 2.5 kΩ±20%

发货内容包括

• 3 个安装夹 Z3-31

推荐辅件

•联轴器 Z 104 G 6（叉型耦合，微小机械误差）

•联轴器 Z 105 G 6（紧密夹型耦合）

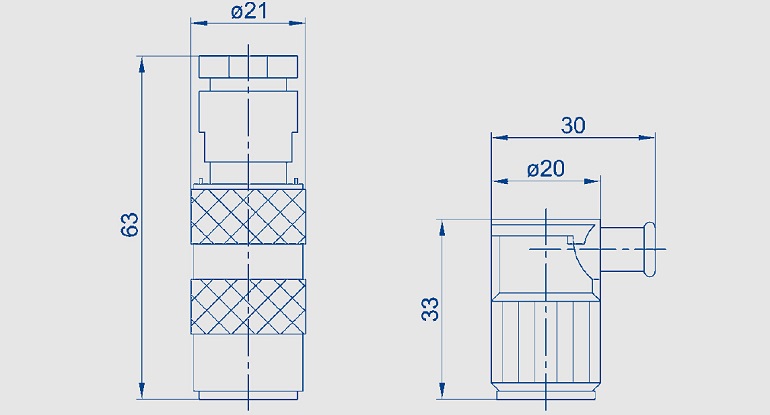

•直接头 EEM 33-70，防护等级 IP 67

•弯接头 EEM 33-72，防护等级 IP 40

•过程控制显示器 MAP ... 用于输出信号显示

•信号转换器 MUP ... / MUK ... 用于输出标准信号

重要提示

在数据表中所列的线性度、使用寿命、微线性度、抗外干 扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。
