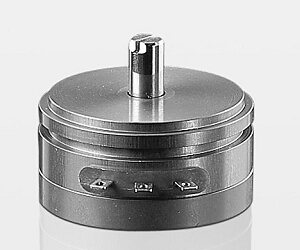

P4500系列角度传感器 标准型

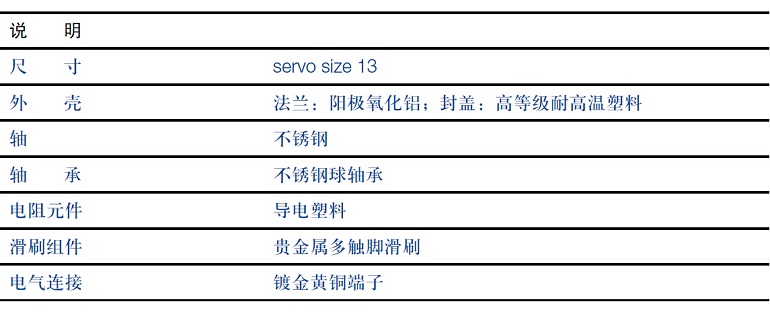

机械参数

单位

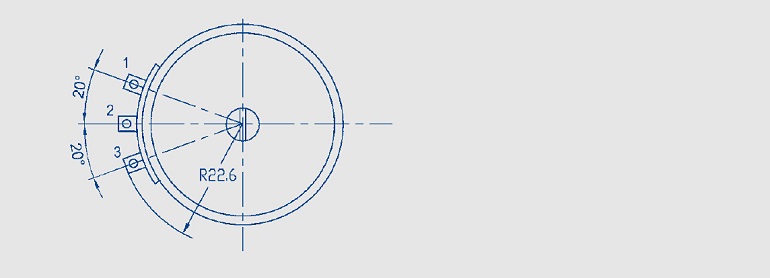

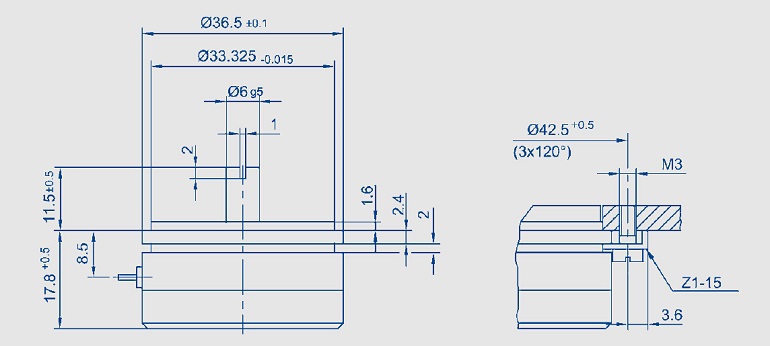

尺寸

见尺寸图

安装

使用3个夹片Z1-15

机械行程

360连续

º

允许（轴向/径向）

静态或动态轴荷载

45

N

扭力矩

≤0.1

Ncm

最大转速

10 000

min-1

重量

45

g

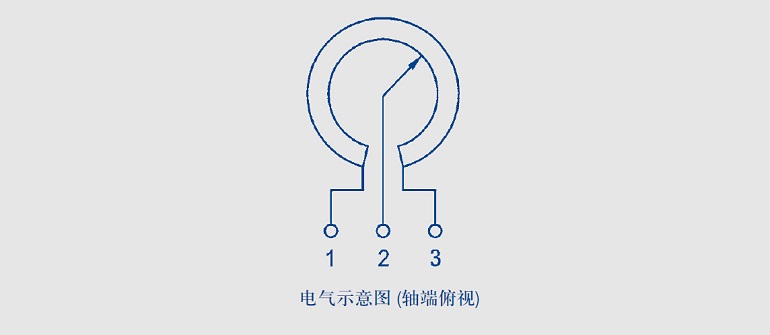

电气参数

工作量程

350 ±2

º

标准阻值

1；2；5

kΩ

阻值公差

±20

%

可重复性

0.002 (  0.007º )

%

输出电压和工作电压比

的有效温度系数

通常5

ppm/K

独立线性

± 0.075

%

允许最大工作电压

42

V

滑刷正常工作电流

≤ 1

µA

致故障时滑刷的最大电流

10

mA

绝缘阻抗

(500 VDC, 1 bar, 2 s)

≥ 10

MΩ

绝缘强度

(50 Hz, 2 s, 1 bar, 500 VAC)

≤ 100

µA

环境参数

工作温度范围

-40 ... +100

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标

50

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 40 (DIN 400 50 / IEC 529)

订购规格说明

型  号

产品编号

阻值 (KΩ)

P4501 A102

006201

1

P4501 A202

006202

2

P4501 A502

006203

5

非标准型产品的订货信息需在订单中具体说明。

发货内容包括

• 3个夹片 Z1-15

推荐辅件

•联轴器 Z 104 G 6（叉型耦合，微小机械误差）

•联轴器 Z 105 G 6（紧密夹型耦合）

•过程控制显示器 MAP ... 用于输出信号显示

•信号转换器 MUP ... /MUK ... 用于输出标准信号

重要提示

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。
