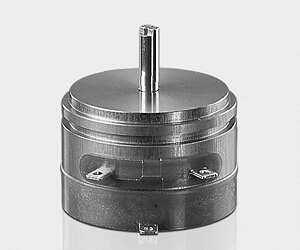

P2200系列角度传感器 低扭力矩，高灵敏度

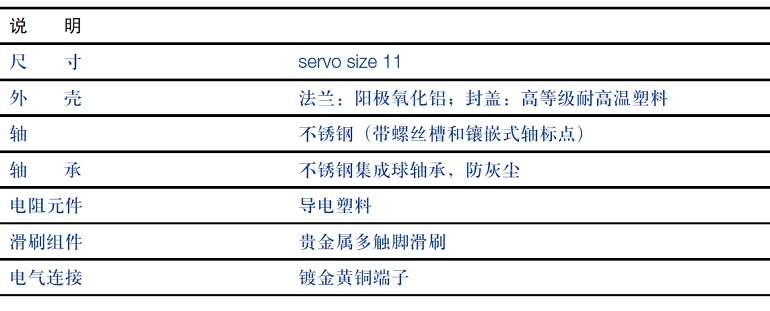

机械参数

单位

尺寸

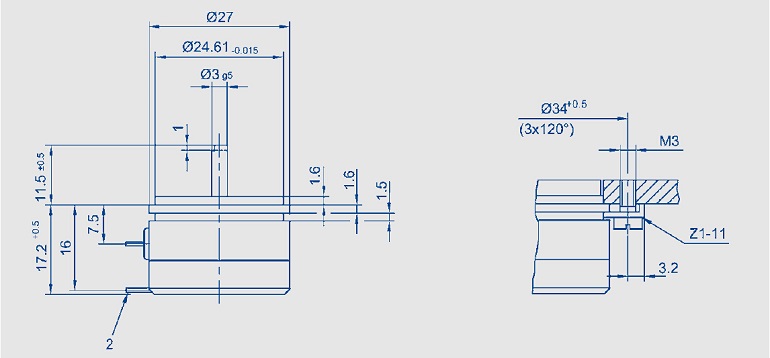

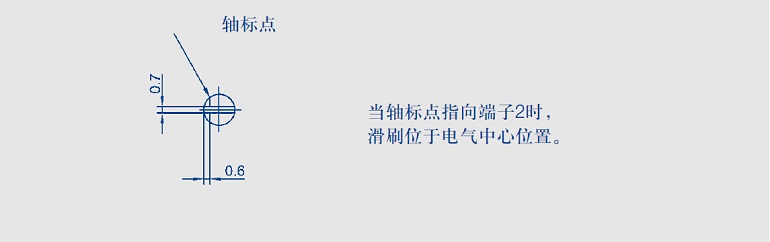

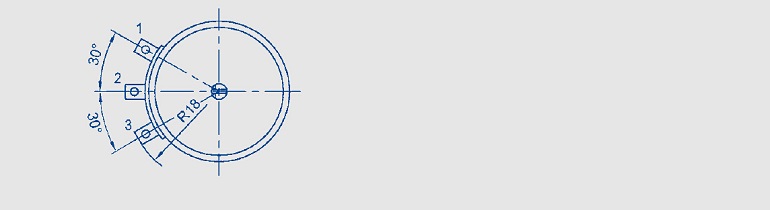

见尺寸图

安装

使用3个夹片Z1-11

机械行程

360 连续

º

允许（轴向/径向）

静态或动态轴荷载

15

N

扭力矩

≤0.003

Ncm

最大转速

600

min-1

重量

20

g

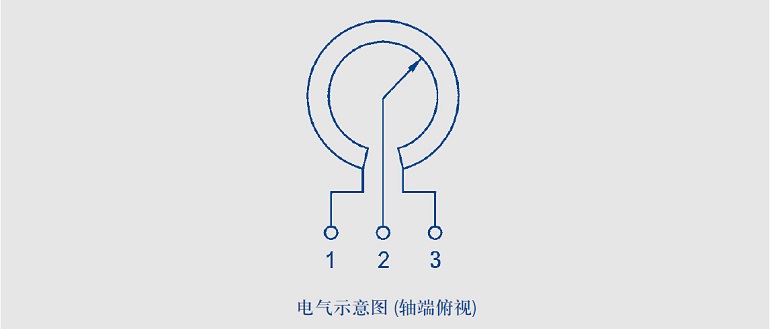

电气参数

工作量程

345 ±2

º

标准阻值

5

kΩ

阻值公差

±20

%

可重复性

0.0012 (  0.004º)

%

输出电压与工作电压比

的有效温度系数

通常5

ppm/K

独立线性

±0.1

%

允许最大工作电压

42

V

滑刷正常工作电流

≤1

µA

致故障时滑刷的最大电流

10

mA

绝缘阻抗

(500 VDC, 1 bar, 2 s)

≥10

MΩ

绝缘强度

(50 Hz, 2 s, 1 bar, 500 VAC)

≤100

µA

环境参数

温度范围

-40 ... +100

ºC

抗振动指标

5 ... 2000

Hz

Amax = 0.75

mm

amax = 5

g

抗冲击指标

10

g

11

ms

使用寿命

100 x 106

次

防护等级

IP 50 (DIN 400 50 / IEC 529)

订购规格说明

型  号

产品编号

P2201 A502

002203

非标准型产品的订货信息需在订单中具体说明。

发货内容包括

•3个夹片 Z1-11

推荐辅件

•联轴器 Z 103 G 3（叉型耦合，微小机械误差）

•过程控制显示器 MAP ... 用于输出信号显示

•信号转换器 MUP ... /MUK ... 用于输出标准信号

重要提示

在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻值和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给滑刷，且滑刷上不带负载(le ≤ 1 µA) 的条件得出的。
