特点
•非接触式测量技术,无机械磨损,磁场感应测量
•磁块、传感器空间隔离
•工作量程可达360º
•电流输出,带2个可编程的PNP开关信号输出
•安装简便
•磁块对中允许左右偏移±3 mm
•防护等级IP67
•无限机械使用寿命
•分辨率12位
•独立线性±0.5%

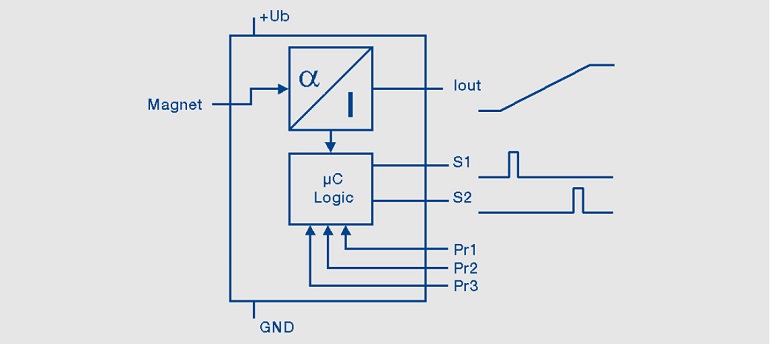

该传感器通过感知磁场方 向的变化,来确定需要测量的 角度。一般情况,转动的机件 轴上装有磁块,机件轴转动造 成磁场方向变化,该变化被传 感器的集成电路反应出来。经 过计算得出模拟量的角度信号 输出。

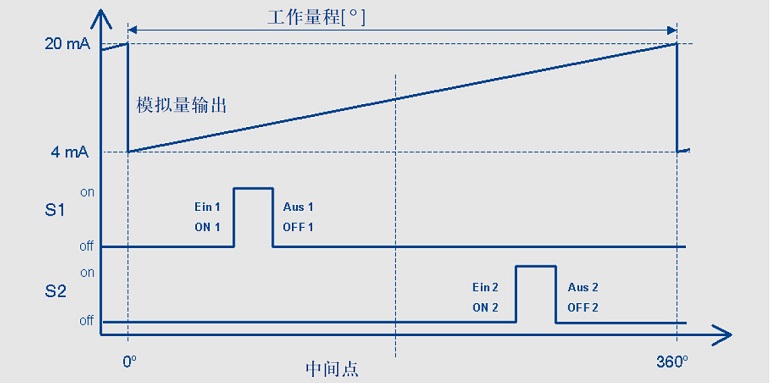

两个 PNP 开关信号输出 功能,可在诸如驱动系统应用 中实现精确的限位控制。此功 能可替换当前的一些限位开关 应用。

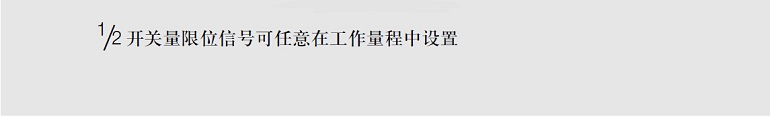

限位开关信号可在工作量程中任意设定。该功能是 通过 Teach-in 功能来设置。

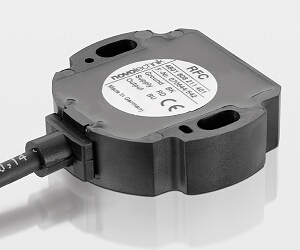

传感器外壳由高等级耐高温塑料制成,弧形固定槽便于现场安装及机械调整。传感器安全密封,适用于灰尘、污垢或潮湿等恶劣环境。信号输出通过密封于传感器内部的屏蔽电缆或镀锡导线实现。

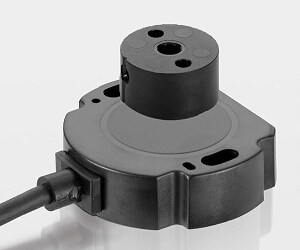

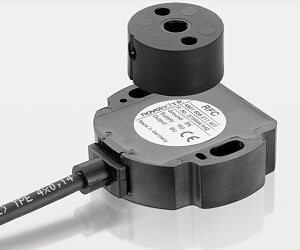

RFC 系列传感器由磁块和传感器两部分组成,最大程度方便客户安装和维护。传感器自身无转动轴和轴承使安装上的选择余地更大,磁块和传感器之空间允许存在非金属性介质,进行空间测量。
Teach-in 设定通过输出信号电缆实现,输出电缆最长可以到10m,所以方便在一定距离内对传感器进行设定。限位设置信号可有效保存 50 年。
要使用多支本传感器,需 要 配 套 的 Teach-in Box(Z-RFC-T01) 辅件,该产品上接线端子非常容易接入信号电缆。使用者按动按键,按 LED灯闪烁指示进行设置。

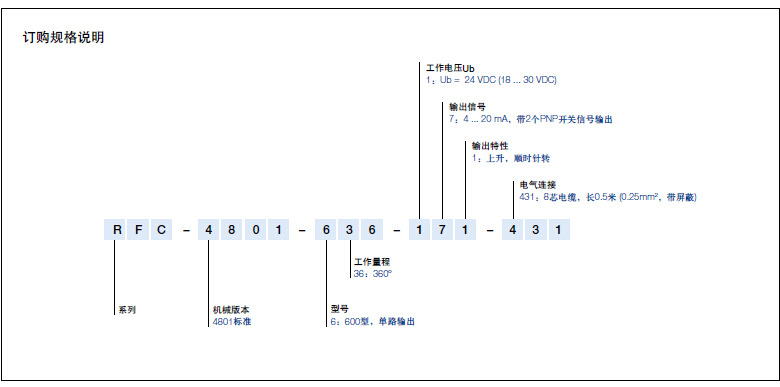

型号定义 |
RFC - 4801- 6_ _ -17_ - _ _ _ |
|
|
|
|
工作电压 24V |
|
|
|
机械参数 |
|
单位 |
||

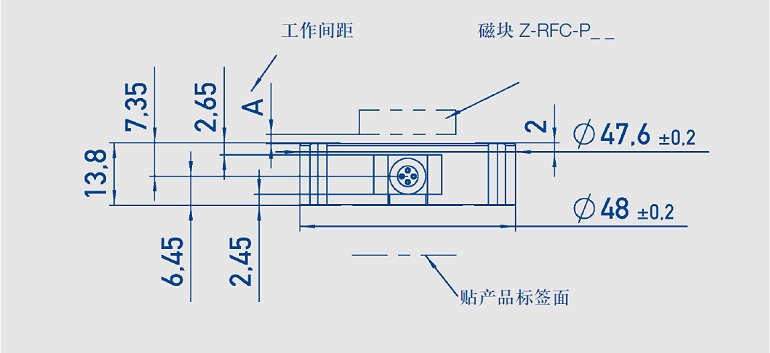

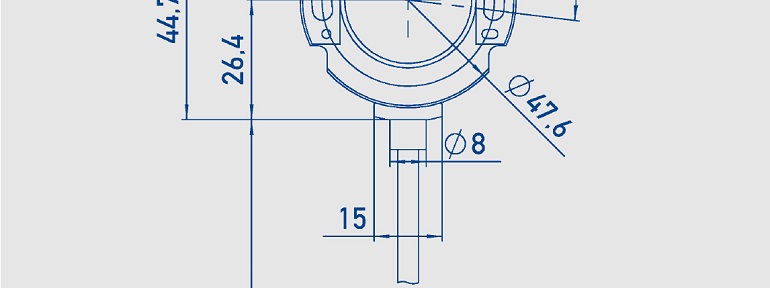

尺寸 |

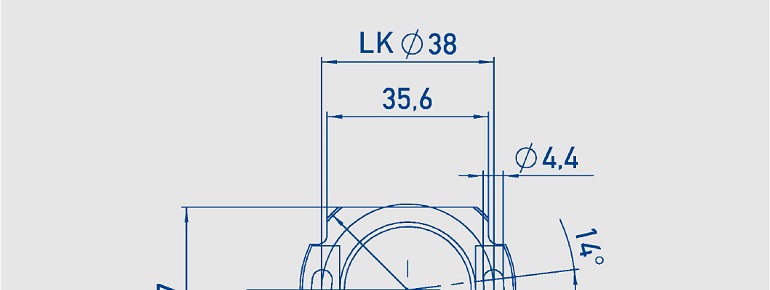

见尺寸图 |
|
|
|
安装 |
2个M4圆头螺栓(标配) |
|
|
|
机械行程 |
360 连续 |
º |
|
|
最大转速 |
无限制 |
min-1 |
|
|
重量 |
约50 |
g |
||
电气参数 |
|
|
|
|
工作电压Ub |
24 (18 ... 30) |
VDC |
||
空载功耗 (Ub = 24V) |
最大 30 |
mA |
||
接反电压保护 |
有(仅限于供电电源和电流输出) |
|
|
|
电流输出信号短路保护 |
有(相对地和供电工作电压) |
|
|
|
工作量程 |
0 ... 360 |
º |
|
|
刷新率 |
通常5000 |
测量次数/秒 |
||
分辨率 |
12位 |
|
|
|
重复性 |
0.1 |
º |
|
|
角度滞后 |
≤ 0.1 |
º |
|
|
独立线性 |
≤ 0.5信号量程 |
% |
|
|
输出信号 |
4 ... 20 (最大负载500 Ω) |
mA |
||
温度系数 |
通常80 |
ppm/K |
||
绝缘阻抗 (500 VDC) |
≥10 |
MΩ |
||
电缆长度 |
参见订购规格说明 |
|
|
|
电缆线截面积 |
参见订购规格说明 |
|
|
|
环境参数 |
|
|
|
|
工作温度范围 |
-40 ... + 85 |
ºC |
||
抗振动指标 (IEC 60068-2-6) |
5 ... 2000 |
Hz |
||
|
A max = 0.75 |
mm |
||
|
a max = 20 |
g |
|
|
抗冲击指标 (IEC 60068-2-6) |
50 (6 ms) |
g |
||
机械寿命 |
无机械寿命限制,>50 000 h MTBF |
|
|
|
防护等级 (DIN 40050 / IEC 529) |
IP 67 |
|
|
|
满足EMC标准 |
EN 61000-4-2 |
|
|
|
|
EN 61000-4-3 |
|
|
|
|
EN 61000-4-4 |
|
|
|
|
EN 61000-4-6 |
|
|
|
|
EN 61000-4-8 |
|
|
|
|
EN 55011 |
|
|
|
磁块有效工作间距A / 磁通量 |
Z-RFC-P01:A = 0 ... 1.5 mm / 磁通量 = 1.85 [ º/ mm² ] |
|
|
|
|
Z-RFC-P02:A = 0 ... 4 mm / 磁通量 = 0.8 [ º/ mm² ] |
|
|
|
|
(磁块资料另附) |
|
|
|
允许磁块的最大偏心 |
最大±3 mm (Z-RFC-P02),最大±1.5 mm (Z-RFC-P01) |
|
|
|
(过大造成数据线性精度下降) |
由于磁块偏心造成的数据线性精度下降,和磁块本身磁场强度/偏离距离成正比例关系; |
|||
|
即误差[ º ] =磁通量 x (偏心距离[mm] )²; 磁通量取决于磁块强度及类型; |
|||
|
例:Z-RFC-P02磁通量 = 0.8º/ mm²,偏移值 = 0.5 mm 误差[ º ] = 0.8º/ mm² x (0.5 mm)2 = 0.2º |
|||
限位开关特性 |
|
|||
形式 |
2个PNP正开关输出,与工作电压成正比 |
|||
最大输出电流 |
温度许可范围内最大30 mA |
|||
输出信号可靠性措施 |
短路防护:Ub及接地线 |
|||
|
短路故障消除后自动重置 |
|||
|
瞬时电压> 40 V 时能保护输出 |
|||
开关沿宽度 |
<= 0.1º |
|||
开关沿精度 |
±1º |
|||
开关量滞后 |
±1.5º |
|||
开关量范围 |
Teach-in功能设定 |
|||
数据记忆存储 |
至少50年 |
|||
如何进行限位开关设置 |
传感器本身无操控元件,而是通过输出电缆设置 |
|||
Teach-in辅件 |
直接通过连接电缆或单独的Z-RFC-T01辅件 (推荐) |
|||
可重复编程次数 |
不限 |
|||
恢复限位出厂设置 |
允许 |
|||
出厂限位状态设置 |
未设定(常关) |
|||
|
|
|||
说 |
明 |
|
||
外 |
壳 |
高等级耐高温塑料 |
||

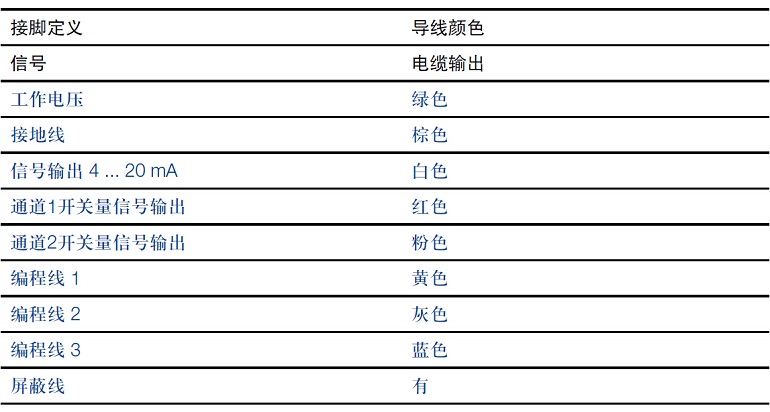

电气连接 |
屏蔽电缆 8 x 0.25 mm² |
|||
|
|
|||
必备辅件(需另外订购其一) 磁块 Z-RFC -P01,产品编号:005660 磁块 Z-RFC -P02,产品编号:005661 |
||||
特殊规格定制 特殊规格电缆 特殊接头 特殊工作量程 / 输出特性 其他数据接口 预设限位输出 |
||||
需要了解更多磁块信息,详见角度系列磁块专页。 Teach-in Box Z-RFC -T01,产品编号:056075 |
