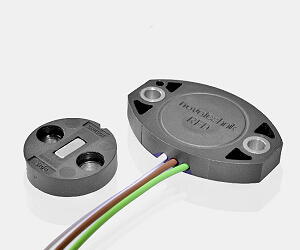

RFD4000系列角度传感器

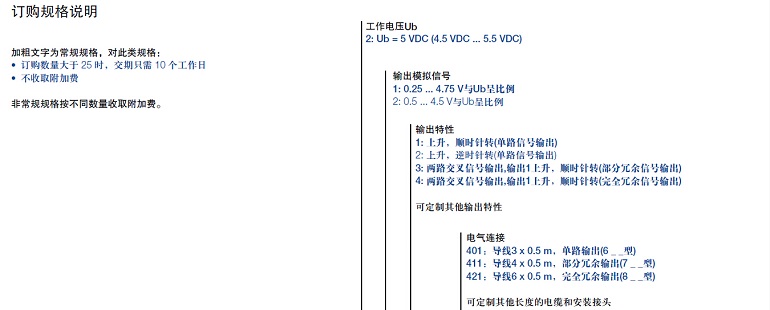

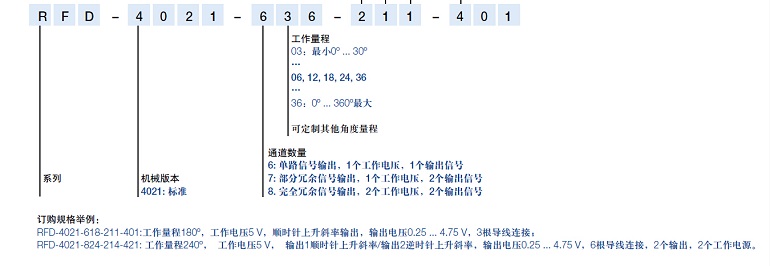

型号定义

RFD-4021- _ _ _ - 2 _ _ - 4 _ _

工作电压 5 VDC

机械参数

单位

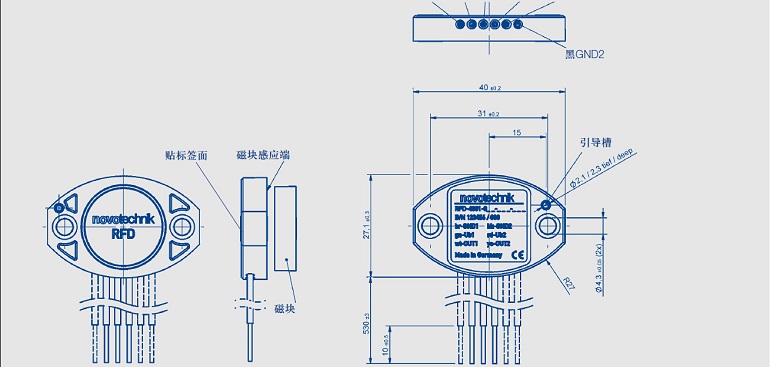

尺寸

见尺寸图

安装

2个M4螺栓（标配）

机械行程

360 连续

º

最大转速

无限制

重量

约10

g

导线横截面

0.5

mm²

电气参数

工作电压Ub

5 (4.5 ... 5.5)

V

空载功耗

通常13每通道(可定制8 mA每通道)

mA

接反电压保护

有 (仅限于供电电源)

短路保护

有 (相对地和供电工作电压)

工作量程

0 ... 30 到0 ... 360 每10º 递增

º

分辨率

12

位

信号通道

单路或冗余(1 / 2)

刷新率

2500

Hz

重复性

0.1

º

线性度

±0.5 (对地负载阻抗 = 10 kΩ时)

%

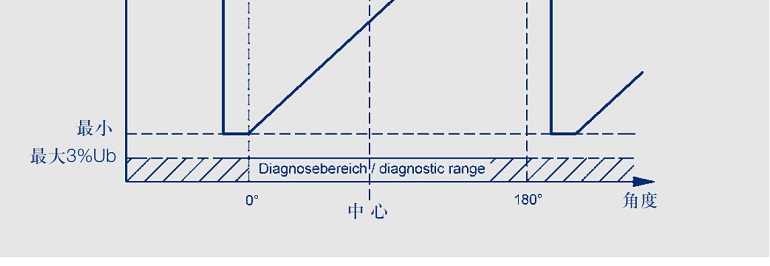

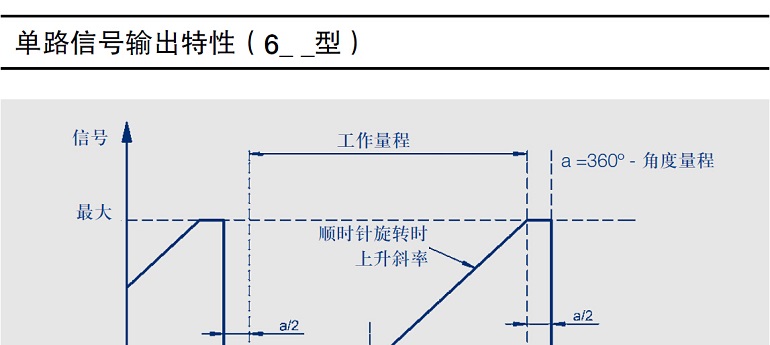

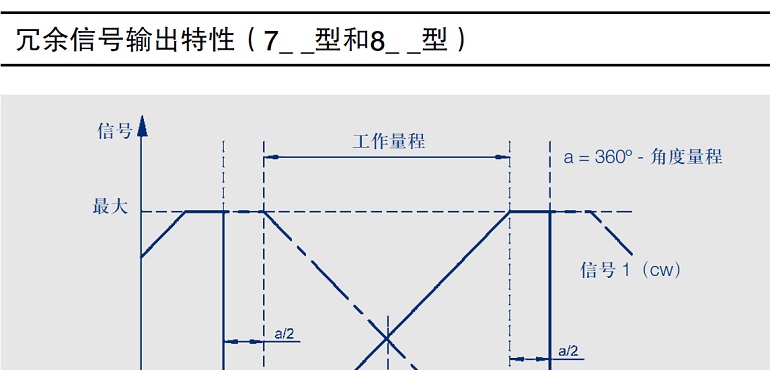

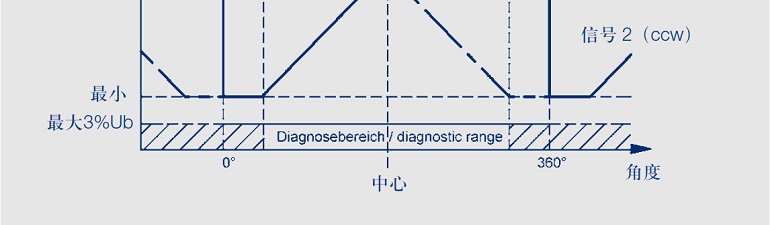

输出信号

比例电压于Ub

0.25 ... 4.75 V

0.5 ... 4.5 V

工作量程30?170? 时因温度引起的输出误差

±0.875

% FS

工作量程180?360? 时因温度引起的输出误差

±0.6

% FS

绝缘阻抗 (500 VDC)

≥ 10

MΩ

环境参数

工作温度范围

-40 ... +125

ºC

抗振动指标 (IEC 60068-2-6)

5 ... 2000

Hz

A max = 0.75

mm

a max = 20

g

抗冲击指标 (IEC 60068-2-27)

100 (6 ms)

g

机械寿命

无机械寿命限制

MTTF

675 (单路信号输出)

年

(DIN EN ISO 13849-1，无负载情况下 抽样)

512 (每通道) 部分冗余信号输出

年

516 (每通道) 完全冗余信号输出

年

功能安全性要求

如果把本司产品用于安全相关的系统中，请先联系我们

防护等级 (DIN EN 60529)

IP67 / IP69k

满足EMC标准（兼容）

ISO 11452-2 Radiated EM HF-Fields, Absorber Hall 200 V/m

ISO 11452-5 Radiated EM HF-Fields, Stripline 200 V/m

ISO TR10605 Packaging and Handling + Component Test 8/15 kV

CISPR 25 Radiated Emission (conducted) GW 5

CISPR 25 Radiated Emission (Field) GW 5

EN 61000-4-4 Immunity against fast transient disturbance (Burst) 1kV

EN 61000-4-6 Immunity against conducted disturbances inducted by HF Fields 10V/m eff.

EN 61000-4-8 Immunity against Power Frequency Magnetic Fields 30 A/m

工作间距A / 磁通量

参见磁块专页

磁块偏心误差

参见磁块专页

说

明

外

壳

高等级耐高温塑料

安装铜孔热塑嵌入

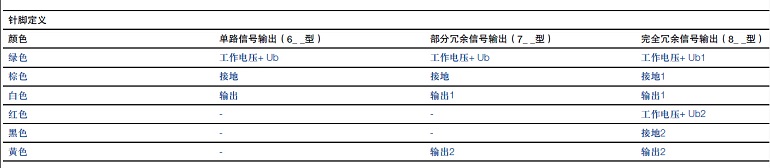

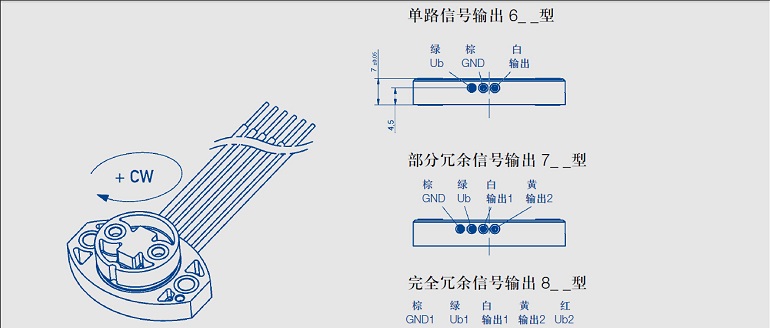

电气连接

镀锡导线 3 x 0.5 m ( 0.5 mm?) 单路输出

镀锡导线 4 x 0.5 m ( 0.5 mm?) 部分冗余输出

镀锡导线 6 x 0.5 m ( 0.5 mm?) 完全冗余输出

必备辅件（需另外订购其一）

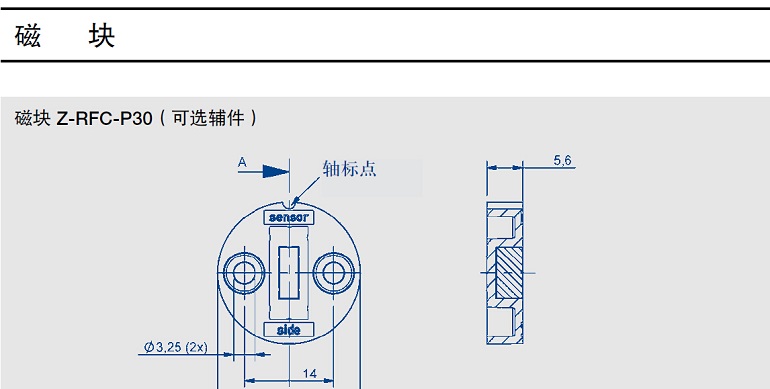

磁块 Z-RFC -P30，产品编号：056086

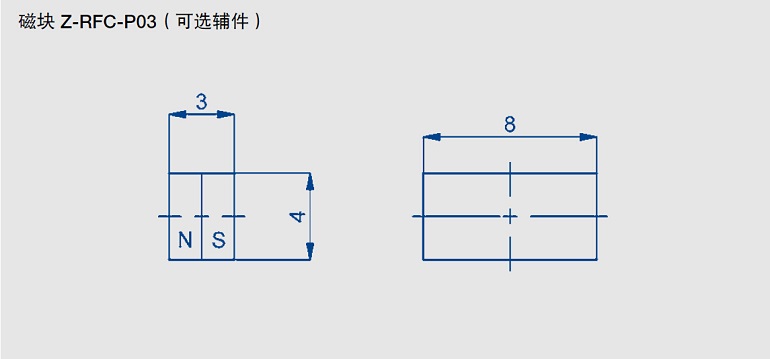

磁块 Z-RFC -P03，产品编号：005658

磁块 Z-RFC -P04，产品编号：005659

磁块 Z-RFC -P23，产品编号：056074

推荐辅件

过程控制显示器 MAP...，用于现场直接显示

特殊规格定制

SPI 或 PWM 接口

其他数据接口

需要了解更多磁块信息，详见角度系列磁块专页。
