特点:
•非接触式,磁感应测量技术
•使用寿命长
•工作量程 720º ~ 5760º,360º 递增(相当于 2 ... 16 圈)
•选定量程范围内连续输出模拟信号
•上电即工作状态,掉电位置记忆功能

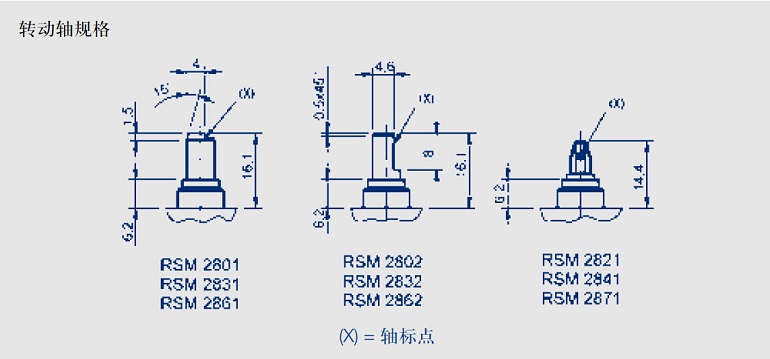

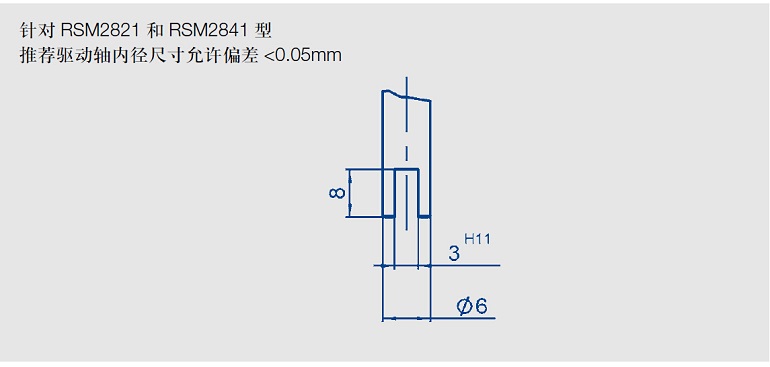

•插按式齿合或镶嵌式轴连接
•安装简便
•防护等级 IP54 或 IP67
•单路或双路输出
•分辨率 16 位
•独立线性高达 ±0.03%
•如需数字接口产品,请参见相应产品资料

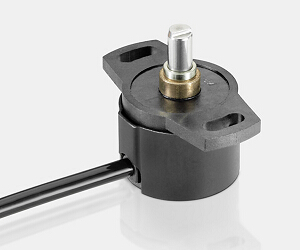

该传感器融合了多圈电位计的紧凑、价廉特点进行多圈的角度测量。
该产品把单圈角度测量和单独的圈数记数技术结合起来进行多圈的角度测量,分辨率高,精度高。由于该传感器能够在掉电的情况下检测和记忆存储圈数,所以它能够存储旋转的角度,是一款真正的紧凑型上电即读的传感器。
该传感器内部采用磁感应非接触式工作原理,所以使用寿命长,同时具有极高的抗机械影响能力如:冲击、振动等。工作量程可在2 至16圈中选定,旋转的角度高达5760o。输出信号可以单路或双路输出,在选定量程内线性优异。工作量程因而被最大限度利用。

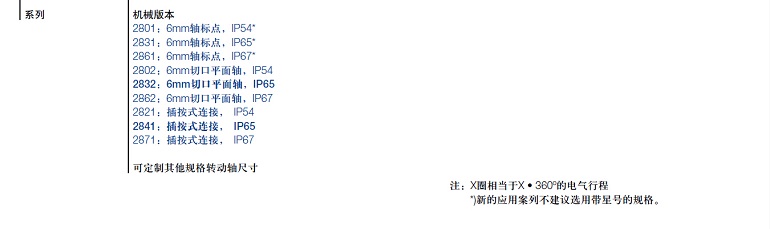

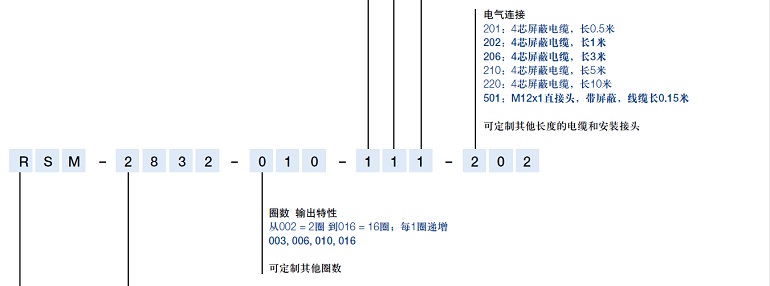

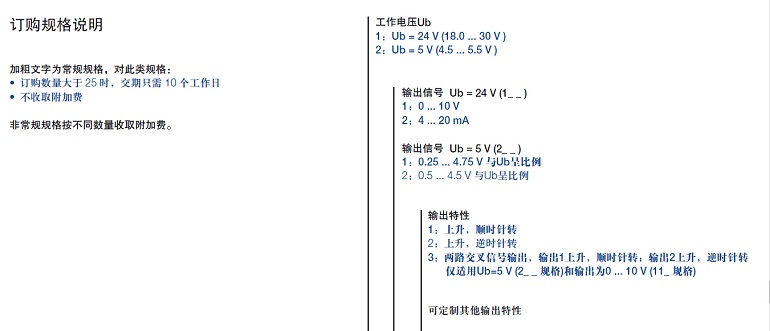

型号定义 |
RSM - 28_ _ - _ _ _ - 2_ _ - _ _ _ |
RSM - 28_ _ - _ _ _ - 11_ - _ _ _ |
RSM - 28_ _ - _ _ _-12_ - _ _ _ |
|||||||||||||||
|
比例电压输出 |
模拟量电压输出 |
模拟量电流输出 |
|||||||||||||||
机械参数 |
|
单位 |
||||||||||||||||

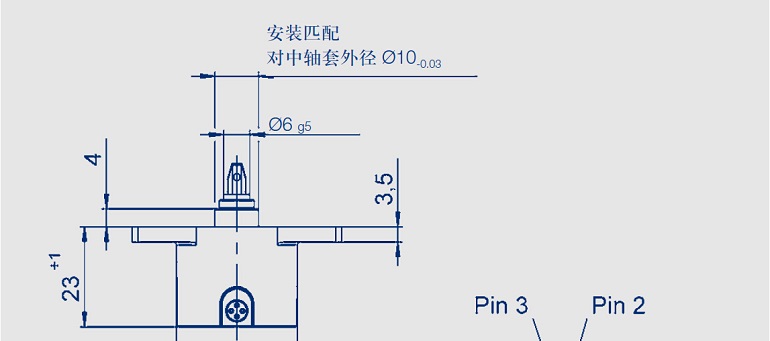

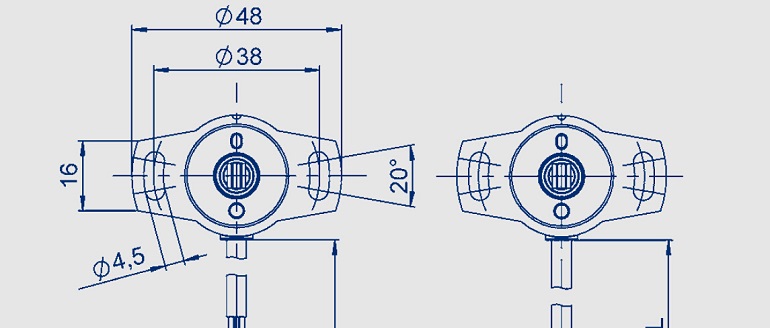

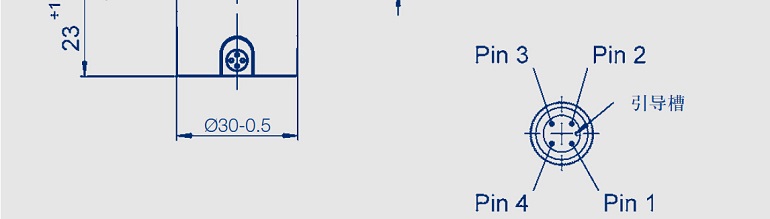

尺寸 |
见尺寸图 |
|||||||||||||||||

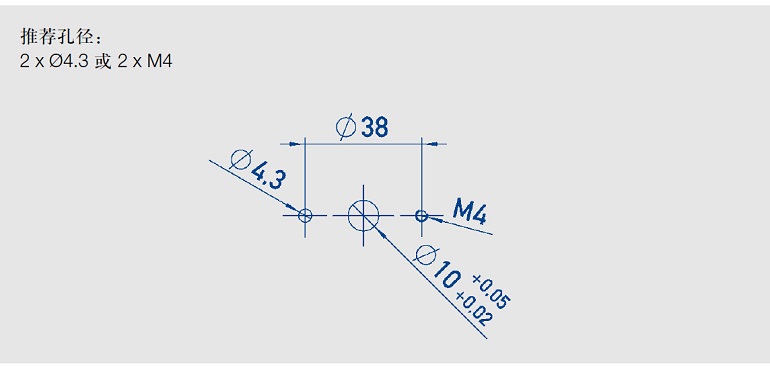

安装 |
2个M4圆头螺栓和垫圈 |
|||||||||||||||||
安装螺丝最大扭力矩/带垫圈 |
180 |
Ncm |
||||||||||||||||
机械行程 |
360连续 |
º |
||||||||||||||||
允许(轴向/径向) |
20 |
N |
||||||||||||||||
静态或动态轴荷载 |
|
|||||||||||||||||
扭力矩 |
0.15 (IP54), 0.5 (IP65), 1.0 (IP67) |
Ncm |
||||||||||||||||
最大转速 |
800 |
min-1 |
||||||||||||||||
重量 |
约50 |
g |
||||||||||||||||

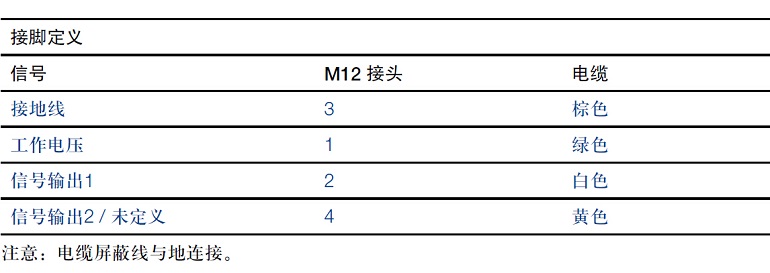

电气参数 |
|
|||||||||||||||||
工作电压 |
5 ± 0.5 |
24 ± 6 |
24 ± 6 |
VDC |
||||||||||||||
信号通道 |
单路或双路(1 / 2) |
单路或双路(1 / 2) |
单路(1) |
|||||||||||||||
输出信号 |
比例电压 |
0.1 ... 10 V |
4 ... 20 mA,负载 ≤ 500 Ω |
|||||||||||||||
|
负载 ≥ 10 KΩ |
负载 ≥ 10 KΩ |
|
|||||||||||||||
工作电流 |
通常30 |
mA |
||||||||||||||||
接反电压保护 |
有 |
|||||||||||||||||
短路保护 |
有(相对地及供电工作电压) |
|||||||||||||||||

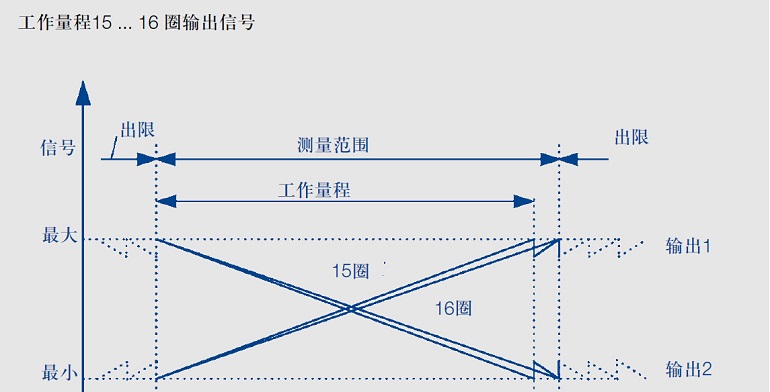

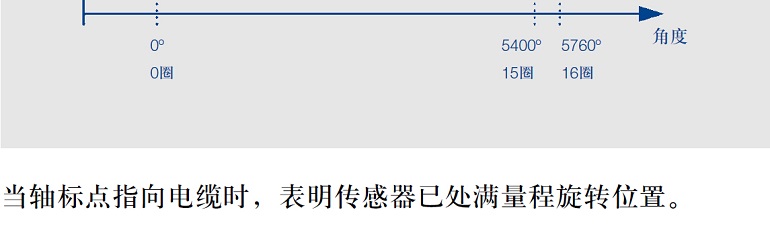

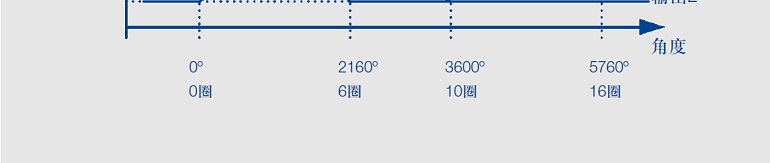

工作量程 |
0 ... 720, 0 ... 5760 (每360º递增) |
º |
||||||||||||||||
分辨率 |
16 |
位 |
||||||||||||||||
重复性 |
± 0.1 |
% |
||||||||||||||||
角度滞后 |
< 0.1 |
% |
||||||||||||||||
独立线性 |
0.25 ... 0.031 (如下参数表) |
% |
||||||||||||||||
启动时间 |
通常 10 |
ms |
||||||||||||||||
回应时间 |
最长 2 |
ms |
||||||||||||||||
因温度引起的输出误差 |
±0.15 |
±0.31 |
±0.625 |
% |
||||||||||||||
绝缘阻抗 (500 VDC) |
≥10 |
MΩ |
||||||||||||||||
导线截面积 |
约0.14 mm² (AWG 26) |
mm² |
||||||||||||||||
环境参数 |
|
|
||||||||||||||||
工作温度范围 |
-40 ... +85 |
ºC |
||||||||||||||||
抗直流电磁场敏感度 |
< 15 |
mT |
||||||||||||||||
抗振动指标 (IEC 68000-2-6) |
5 ... 2000 |
Hz |
||||||||||||||||
|
Amax = 0.75 |
mm |
||||||||||||||||
amax = 20 |
g |
|||||||||||||||||
抗冲击指标 (IEC 68000-2-27) |
50 (6 ms) |
g |
||||||||||||||||
机械寿命 |
> 50 x 106 |
次 |
||||||||||||||||
MTTF (DIN EN ISO 13849-1, |
175 (单路信号输出) |
184 (单路信号输出) |
186 |
年 |
||||||||||||||
无负载情况下抽样) |
175 (每通道) 冗余信号输出 |
184 (每通道) 冗余信号输出 |
年 |
|||||||||||||||
功能安全性要求 |
如果把本司产品用于安全相关的系统中,请先联系我们 |
|||||||||||||||||
防护等级 (DIN EN 60529) |
IP54 / IP65 / IP67 |
|||||||||||||||||
满足EMC标准 |
EN 61000-4-2 electrostatic discharges (ESD) 4kV, 8kV |
|||||||||||||||||
|
EN 61000-4-3 electromagnetic fields 10V/m |
|||||||||||||||||
EN 61000-4-4 electrical fast transient / burst 1kV |
||||||||||||||||||
EN 61000-4-6 conducted disturbances, induced by RF fields 10V/m eff. |
||||||||||||||||||
EN 61000-4-8 power frequency magnetic fields 3A/m |
||||||||||||||||||
EN 55011/EN 55022/A1 radiated disturbances class B |
||||||||||||||||||
线性参数 |
|
|||||||||||||||||
测量范围 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
圈数 |
||
标准线性度 |
0.250 |
0.167 |
0.125 |
0.100 |
0.083 |
0.071 |
0.063 |
0.056 |
0.050 |
0.045 |
0.042 |
0.039 |
0.036 |
0.033 |
0.031 |
% |
||
最大线性度 |
0.350 |
0.267 |
0.225 |
0.200 |
0.183 |
0.171 |
0.163 |
0.156 |
0.150 |
0.145 |
0.142 |
0.138 |
0.136 |
0.133 |
0.131 |
% |
