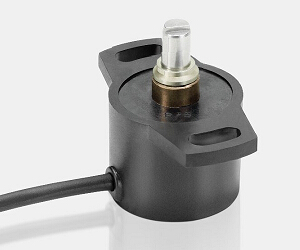

RSC2800系列角度传感器非接触式模拟量输出

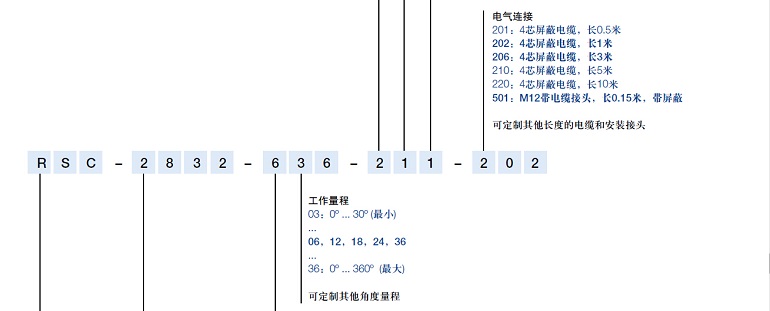

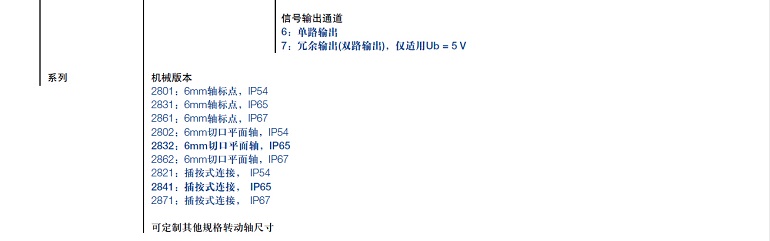

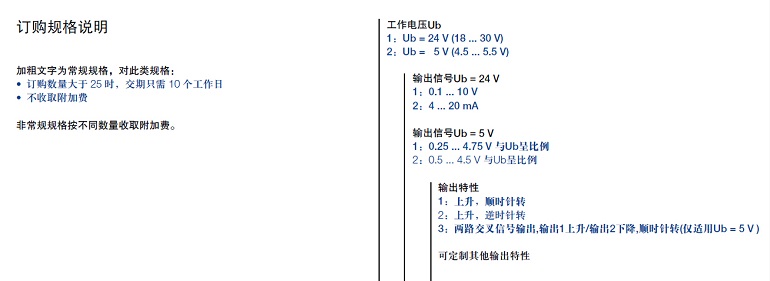

型号定义

RSC - 28_ _ - _ _ _ - 2_ _ - _ _ _

RSC - 28_ _ - _ _ _ - 11_ - _ _ _

RSC - 28_ _ - _ _ _-12_ - _ _ _

比例电压输出

模拟量电压输出

模拟量电流输出

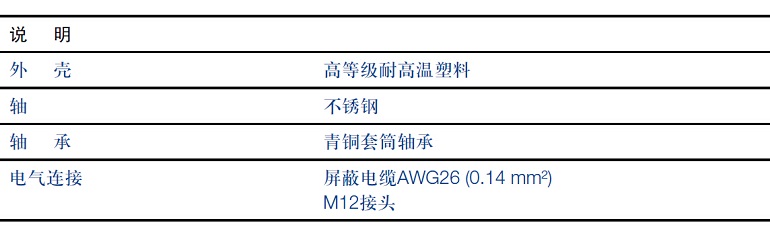

机械参数

单位

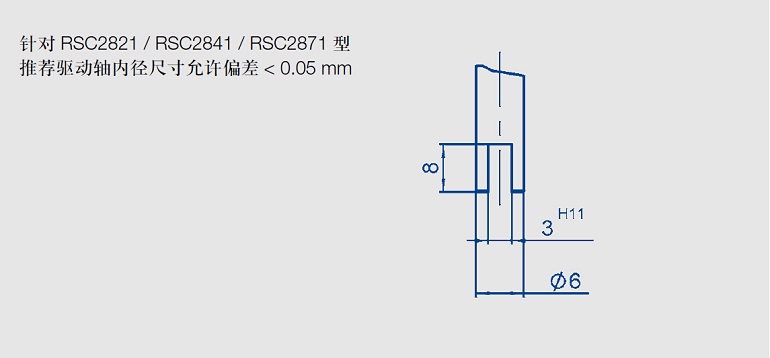

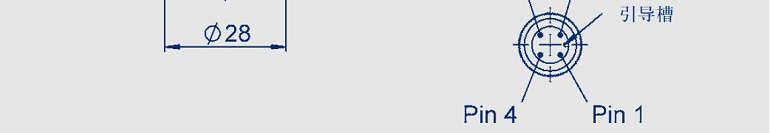

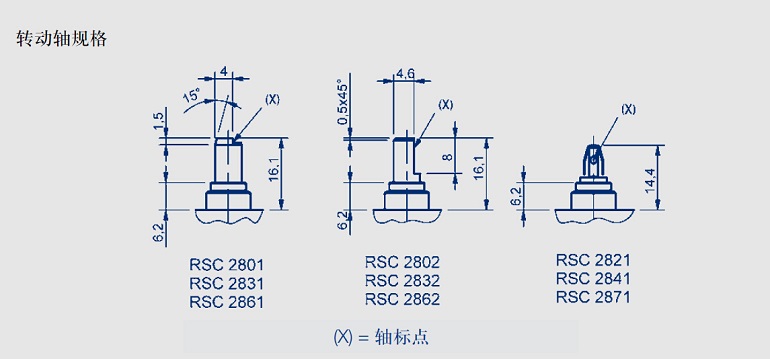

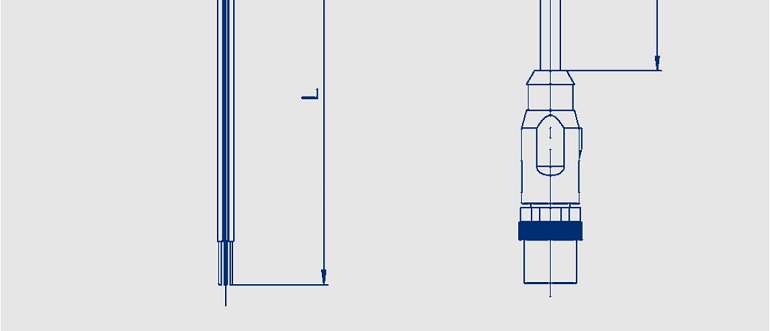

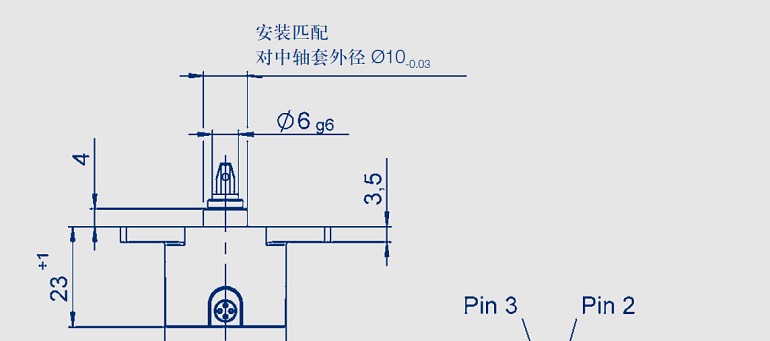

尺寸

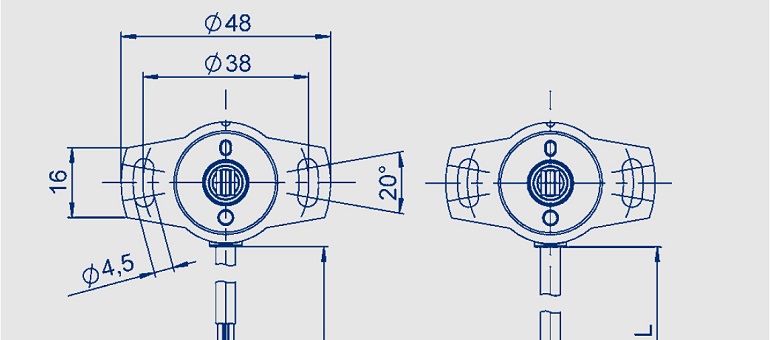

见尺寸图

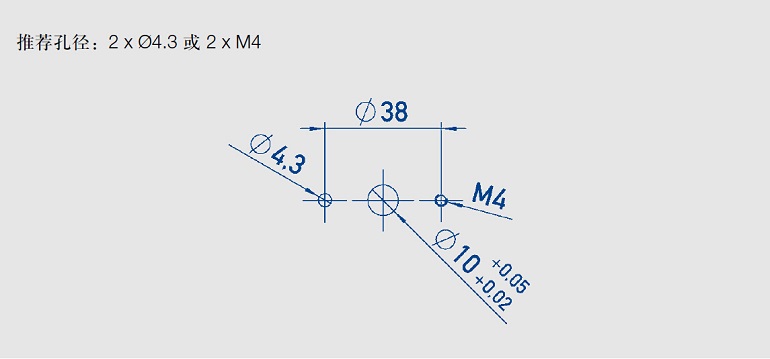

安装

2个M4螺栓和垫圈

安装螺丝最大扭力矩/带垫圈

180

Ncm

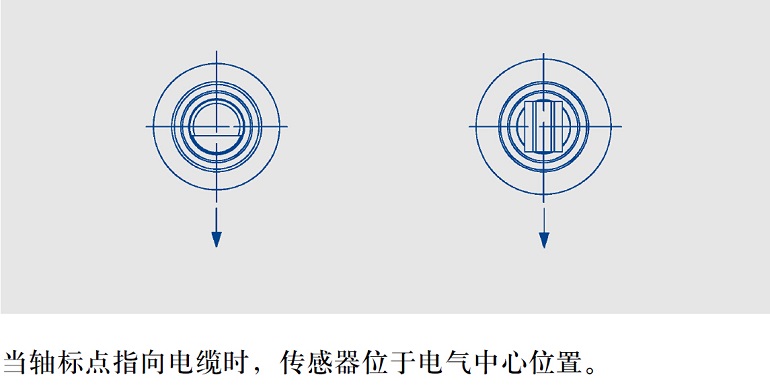

机械行程

360连续

º

允许（轴向/径向）静态或动态轴荷载

20

N

扭力矩

1.0 (IP67), 0.5 (IP65), 0.15 (IP54)

Ncm

最大转速

800 (120, T > 85º时)

min-1

重量

约50

g

电气参数

工作电压Ub

5 (4.5 ... 5.5)

24 (18 ... 30)

24 (18 ... 30)

VDC

空载功耗

通常15 (可定制8 mA ) 每通道

mA

接反电压保护

有（仅限于供电电源）

短路保护

有（相对地及供电工作电压）

有

有

工作量程

0 ... 30, 0 ... 360 (每10º 递增)

º

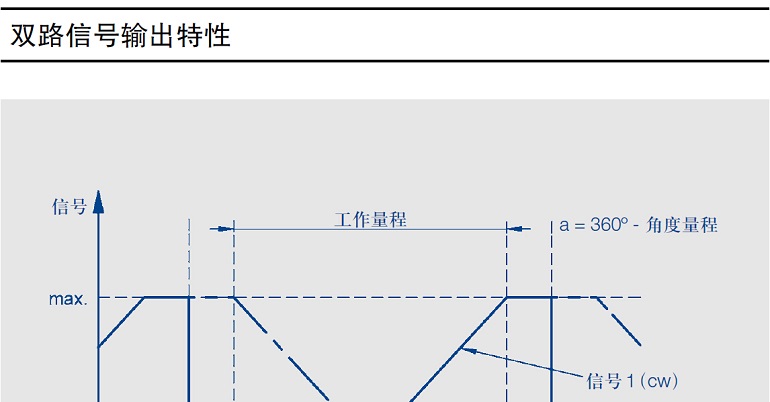

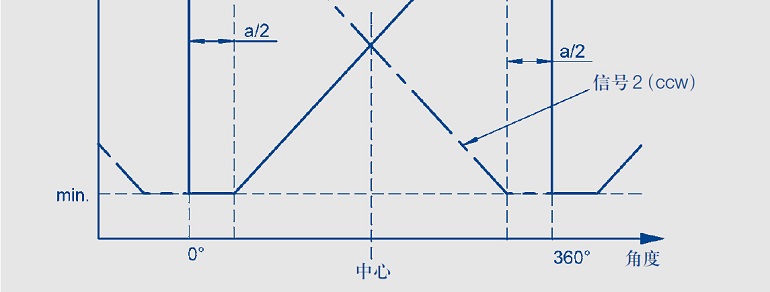

信号通道

单路或双路（1 / 2 ）

单路（1）

单路（1）

刷新率

通常 5

kHz

分辨率

12

位

可重复性

0.1

º

角度滞后

< 0.1

º

独立线性

≤ ±0.5

%

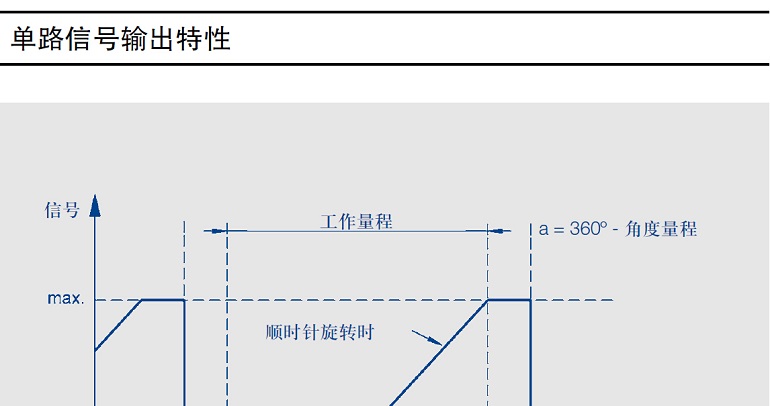

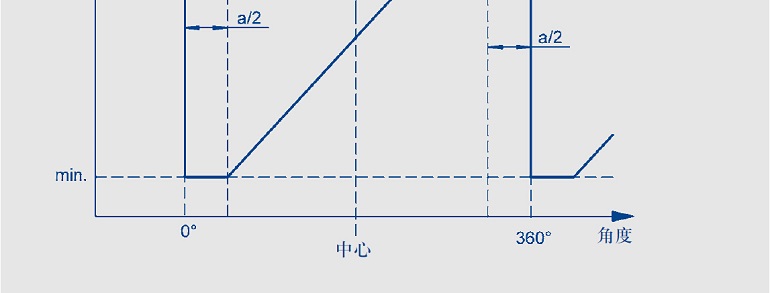

输出信号

比例电压

0.1 ... 10 V

4 ... 20 mA

0.25 ... 4.75 V

(负载 >10 kΩ)

(最大负载500 Ω)

0.5...4.5 V

(负载 >1 kΩ)

工作量程30º~170º 时因温度引起的输出误差

±0.625

±0.94

±0.94

%

工作量程180º~360º 时因温度引起的输出误差

±0.31

±0.5

±0.5

%

绝缘阻抗 (500 VDC)

≥10

MΩ

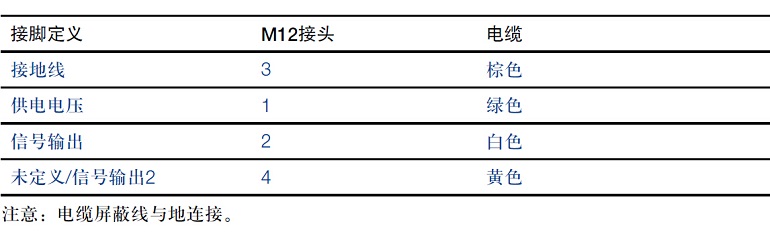

导线截面积

约0.14 / AWG 26

mm²

环境参数

工作温度范围

-40 ... +85 (带M12接头时通常-25 ... +85)

ºC

抗振动指标 (IEC 60068-2-6)

5 ... 2000

Hz

Amax = 0.75

mm

amax = 20

g

抗冲击指标 (IEC 60068-2-27)

50 (6 ms)

g

机械寿命

> 50 x 106

次

MTTF（DIN EN ISO 13849-1，无负载情况下抽

356 (单路信号输出)

107

105

年

样)

210 (每通道) 部分冗余信号输出

年

388 (每通道) 完全冗余信号输出

年

功能安全性要求

如果把本司产品用于安全相关的系统中，请先联系我们

防护等级 (DIN EN 60529)

IP54 / IP65 / IP67

满足EMC标准

EN 61000-4-2 electrostatic discharges (ESD): 4kV, 8kV

EN 61000-4-3 electromagnetic fields: 10V/m

EN 61000-4-4 electrical fast transients (burst): 1kV

EN 61000-4-6 conducted disturbances, induced by RF fields: 10V/m eff.

EN 61000-4-8 power frequency magnetic fields: 3A/m

EN 55011/EN 55022/A1 radiated disturbances: class B / Radiated interference voltage class B
