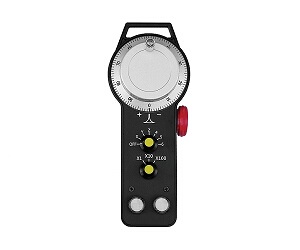

HPG-A (全功能配備型)

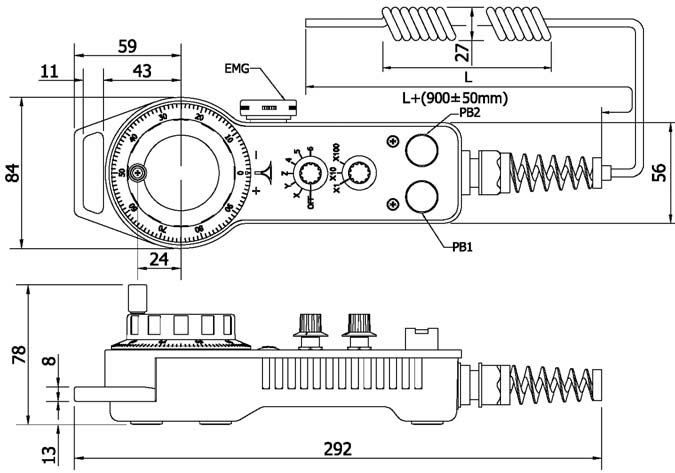

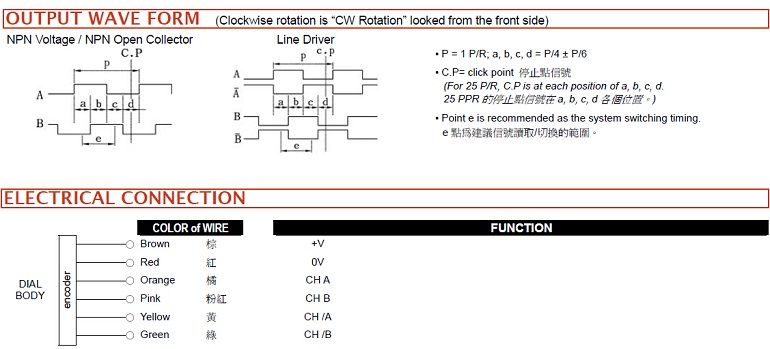

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Number of Pulse Per Revolution 解析

25, 100

Output Phase 輸出相

AB phase

Electronics 電路特性

NPN Voltage 電壓型, NPN Open Collector 電流型  or Line Driver 差動式

Power Supply 供應電源

DC 8~26V, DC 5V fixed

Current Consumption 消耗電流

< 60 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8)

Wave Form Rise / Fall 波形上下時間

2 µs or less

Shaft Loading 軸荷重

Axial 軸向:1 Kg, Radial 徑向: 2 Kg

Starting Torque (at 25°C) 起動轉矩

260 g-cm

Max. Speed 最大機械容許速度

500 rpm (Maximum 瞬間容許速度); 200 rpm (Continuous 連續容許速度)

X.Y.Z. Vibration 震動

10 ~ 50 Hz / 1.5 mm X.Y.Z. 2hr)

Shock 衝擊

50 g per 11 ms

Rotational Life 回轉壽命

106 cycles (200 rpm)

Weight 重量

≤ 1500 g

Operating Temp. / Humidity 操作溫度/濕度

-10°C ~ 60°C, RH 35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection Grade 保護等級

IP 64

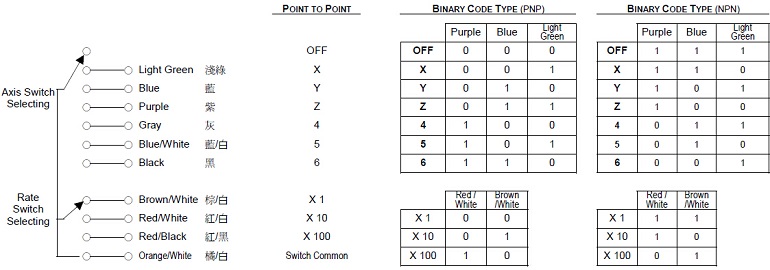

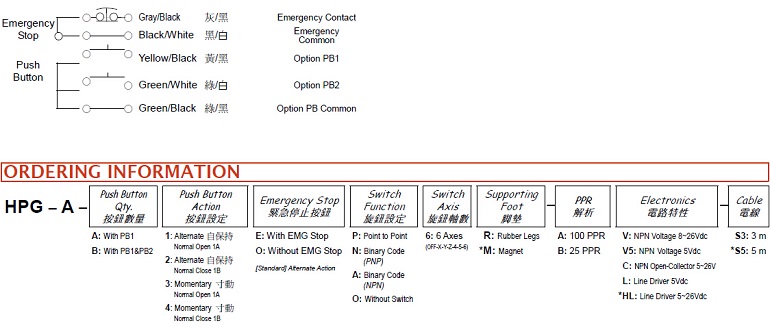

Rotary Switch

Push Button

Emergency Stop Switch

Max. Voltage

28V AC/DC max.

AC250V 0.3A, AC 125V 5A

Contact

With AC Load

AC250V 0.5A,

最大電壓

Resistance

AC125V 1.0A

Current

10 mA

Electric Rating

Rating

電流範圍

DC 250V 0.1A, DC24V 5A

接點

With DC Load

DC 30V 1.0A

Operating Torque

0.005 ~ 0.02 Nm

Resistance
