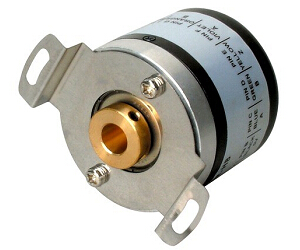

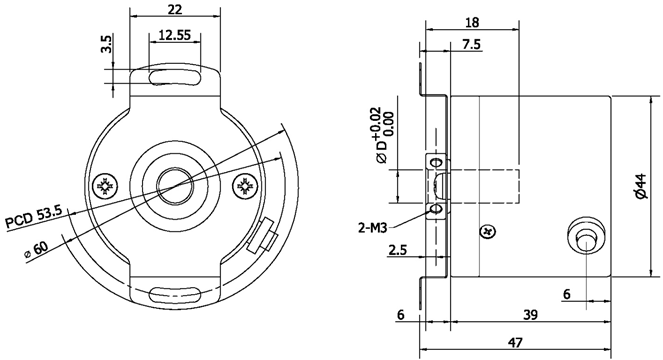

AHB 系列

Detection System

Absolute 絕對值型

Output Code 輸出碼值

Gray Code

Standard Number of Pulse Per Revolution

256

解析

Electronics 電路特性

NPN Voltage 電壓型, NPN Open Collector 電流型

Power Supply 供應電源

DC 10~26V, DC 5V fixed

Current Consumption 消耗電流

≤ 70 mA

Logic 邏輯

Negative Logic (H=0, L=1) 負理論輸出

Max. Response 最大嚮應頻率

10K Hz

Hollow Shaft Diameter 孔徑

8 mm

Shaft Loading 軸荷重

Axial 軸向: 1 Kg, Radial 徑向: 2 Kg

Max. Speed 最大機械容許速度

3,000 rpm

Vibration Resistance

Endurance 55 Hz double amplitude 1.5 mm / 2 hours in X, Y and Z directions

Shock Resistance

Endurance 500 m / S2 (50g) 3 times each in X, Y, Z direction

Cable 電線

Ø4.5, 50 cm long, vinyl shielded

Weight 重量

≤ 200g

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP50: Dust Proof

ORDERING INFORMATION

ELECTRICAL CONNECTION

AHB-8 -

Output Code

Pulse per Revolution

Electronics

Supply Voltage

-

-

-

Wire Color

256 PPR

輸出信號

解析

電路特性

供應電源

(cable output)

G: Gray Code

256 P/R

BLANK: NPN Voltage

Blank: 10~26 Vdc

Red

+V

C: NPN Open-Collector

5V: 5 Vdc fixed

Black

0V

Blue

bit 1 (20)

Green

bit 2 (21)

Yellow

bit 3 (22)

Violet

bit 4 (23)

Orange

bit 5 (24)

Brown

bit 6 (25)

White

bit 7 (26)

Gray

bit 8 (27)

Shield

－
