HTR-HL系列

<

>

HTR-HL系列

价格：0
中空軸心型編碼器·編碼器外徑：38.5 mm 軸心外徑：8 mm 解析：2500 PPR 伺服馬達專用UVW信號
产品型号：HTR-HL系列
产品品牌：HOMESAM（鸿璿）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

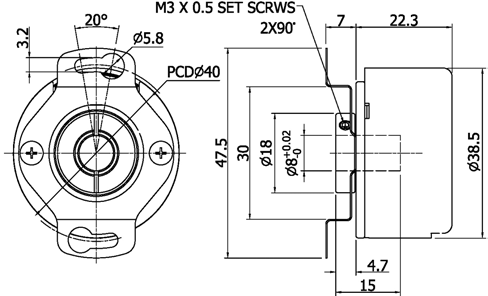

产品尺寸

ELECTRICAL SPEC.

Pulse Per Revolution 解析	2500
Phase Different 相位差	A, B phase different 90°±36° (T/4±T/10), Z phase T±T/4, UVW 120°±5°
Electronics 電路特性	Line Driver 差動式
Output Phase 輸出相	A, /A, B, /B, Z, /Z, U, /U, V, /V, W, /W phase
UVW pole 極數	4 pole 極
Power Supply 供應電源	DC 5V±10%
Current Consumption 消耗電流	≤ 150 mA
Output Capacity 輸出容量	Sync. Current: 20 mA, Hi Output >2.5Vdc, Lo Output < 0.5Vdc
Max. Response 最大嚮應頻率	250K Hz
Wave Form Rise / Fall 波形上下時間	< 100 ns

MECHANICAL SPEC.

Hollow Shaft Diameter 孔徑	8 mm
Shaft Loading 軸荷重	Axial 軸向: 0.5 Kg, Radial 徑向: 1 Kg
Starting Torque (at 25°C) 起動轉矩	30 gf-cm or less
Max. Speed 最大機械容許速度	6,000 rpm
Vibration 震動	10~55 Hz / 1.5 mm X,Y,Z 2 hr
Shock 衝擊	50g per 11 ms
Weight 重量	≤ 200g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity	-10°C ~ 85°C, RH 35% ~ 90%
操作溫度/濕度	(No Condensation)
Storage Temp. 儲存溫度	-20°C ~ 85°C
Protection 保護等級	IP50: Dust Proof

CONNECTOR PIN FUNCTION

PIN	A	(OPTION) Cable 1 m with
PIN	A	Female Connector
1	GND	Black
2	+V	Red
3	A	Blue
4	/ A	Blue / White
5	B	Green
6	/ B	Green / White
7	Z	Yellow
8	/ Z	Yellow / Black
9	U	Purple
10	/ U	Purple / White
11	V	Orange
12	/ V	Orange / White
13	W	Brown
14	/ W	Brown / White
15	NC	Shield

PIN		B			(OPTION) Cable 1 m with
PIN		B			Female Connector
1			GND		Black
2			+V		Red
3		U	->	A	Blue
4		/ U	->	/ A	Purple
5		V	->	B	Green
6		/ V	->	/ B	Orange
7		W	->	Z	Yellow
8		/ W	->	/ Z	Brown
9			NC		Shield

ORDERING INFORMATION

HT R-HL A - 8 - 2500 - 4 -

Connection

配線方式

A: Connector 15 pin

B: Connector 9 pin
