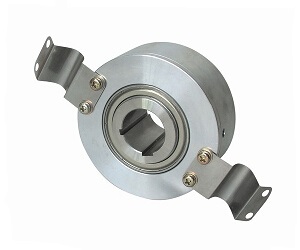

HTR-HD系列

<

>

HTR-HD系列

价格：0
中空軸心型編碼器·編碼器外徑：100 mm 中空軸徑：30 mm 解析：200 / 512 / 600 / 1024 PPR
产品型号：HTR-HD系列
产品品牌：HOMESAM（鸿璿）
供应商：东莞绪初自动化科技有限公司

购买咨询：

基本信息

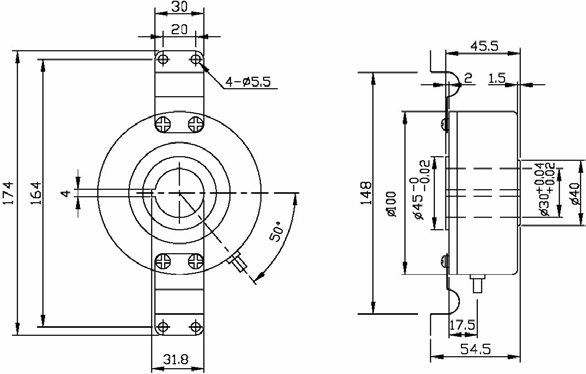

产品尺寸

ELECTRICAL SPEC.

Detection System	Incremental 增量型
Output Wave 輸出波形	Square Wave 方波
Standard Number of Pulse Per Revolution	200, 512, 600, 1024
解析	200, 512, 600, 1024
解析
Output Phase 輸出相	AB phase or ABZ phase
Electronics 電路特性	NPN Voltage, NPN Open Collector, Push Pull or Line Driver
Power Supply 供應電源	DC 8~26V, DC 5V fixed
Current Consumption 消耗電流	≤ 60 mA
Output Capacity 輸出容量	Sync. Current: 20 mA, Residual Voltage: 0.5V or less
Max. Response 最大嚮應頻率	10K Hz ~ 100K Hz
Phase Different 相位差	A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2
Wave Form Rise / Fall 波形上下時間	2 µs or less
Polarity 極性保護	Against Reverse Protection (not with DC 5V)

MECHANICAL SPEC.

Hollow Shaft Diameter 孔徑	30 mm
Shaft Loading 軸荷重	Axial 軸向: 1 Kg, Radial 徑向: 2 Kg
Starting Torque (at 25°C) 起動轉矩	≤ 600 gf-cm
Max. Speed 最大機械容許速度	2,500 rpm
Vibration 震動	10g (10±1,500 Hz)
Shock 衝擊	20g per 11 ms
Cable 電線	Ø5.4, 100 cm long
Weight 重量	≤ 1200g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity 操作溫度/濕度 -10°C ~ 60°C, RH 35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度		-20°C ~ 80°C
Protection 保護等級		IP50: Dust Proof

	ORDERING INFORMATION

HT R-HD -

Hole Size	-	Pulse per Revolution	-	Output Phase	-	Electronics	-	Supply Voltage
中空軸徑	-	解析	-	輸出相	-	電路特性	-	供應電源
中空軸徑		解析		輸出相		電路特性		供應電源

30: 30 mm		200, 512, 600, 1024 P/R		2: AB phase		Blank: NPN Voltage		Blank: 8~26Vdc
				3: ABZ phase		C: NPN Open-Collector		5V: 5Vdc fixed
				4: AB+Z high phase		PP: Push-Pull
						＊L: Line Driver 5Vdc
						＊HL: Line Driver 5~26Vdc
