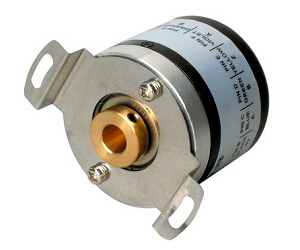

HTR-HB系列

  • 中空軸心型編碼器·編碼器外徑:44 mm 中空軸徑:6/8/10 mm 解析:5 ~ 2500 PPR
  • 产品型号:HTR-HB系列
  • 产品品牌:HOMESAM(鸿璿)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息

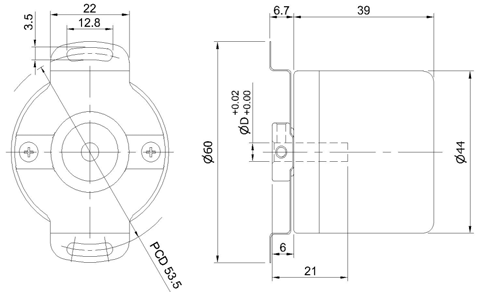

  • 产品尺寸

ELECTRICAL SPEC.

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Number of Pulse Per Revolution

5, 10, 50, 100, 200, 300, 360, 400, 500, 600, 900, 1000, 1024, 1200, 1500, 1800,

解析

2000, 2048, 2500

Output Phase 輸出相

ABZ phase

Electronics 電路特性

Push Pull 推挽式, Line Driver 差動式

Power Supply 供應電源

DC 5~26V

Current Consumption 消耗電流

≤ 60 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K Hz ~ 150K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2

Wave Form Rise / Fall 波形上下時間

2 µs or less

Polarity 極性保護

Against Reverse Protection

MECHANICAL SPEC.

Hollow Shaft Diameter 軸徑

6, 8, 10 mm

Shaft Loading 軸荷重

(5 ~ 1024 PPR) Axial 軸向: 1 Kg, Radial 徑向: 2 Kg

(over 1024 PPR) Axial 軸向: 0.5 Kg, Radial 徑向: 1 Kg

Starting Torque (at 25°C) 起動轉矩

30 gf-cm or less

Max. Speed 最大機械容許速度

6,000 rpm

Vibration 震動

Max. 10g (10±1,500 Hz)

Shock 衝擊

20g per 11 ms

Cable 電線

Ø4.5, 1000 mm long

Weight 重量

≤ 200g

ENVIRONMENTAL SPEC.

Operating Temp. / Humidity 操作溫度/濕度 0°C ~ 60°C, RH 35% ~ 90% (No Condensation)

Storage Temp. 儲存溫度

-20°C ~ 70°C

Protection 保護等級

IP50: Dust Proof

ORDERING INFORMATION

Hole Size

-

Pulse per Revolution

-

Electronics

中空軸徑

解析

電路特性

6:∅6

5,10,50,100,200,300

P:Push pull

8:∅8

360400500

*H:Line Driver

10:∅10

6009001000

102412001500,

1800,2000,2048,2500
