HPN-6B系列

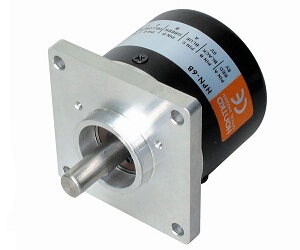

  • 重載防滴型編碼器·編碼器外徑:60 mm 軸心外徑:10 mm 解析:10 ~ 5000 PPR
  • 产品型号:HPN-6B系列
  • 产品品牌:HOMESAM(鸿璿)
  • 供应商:东莞绪初自动化科技有限公司
购买咨询:

  • 基本信息

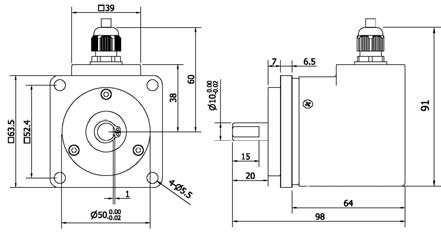

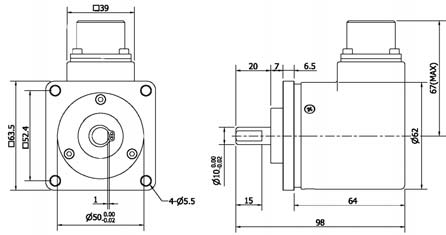

  • 产品尺寸

ELECTRICAL SPEC.



Detection System

Incremental 增量型



Output Wave 輸出波形

Square Wave 方波



Standard Number of Pulse Per Revolution

5, 10, 20, 30, 40, 50, 60, 80, 100, 120, 150, 180, 200, 250, 300, 360, 400, 500,

600, 720, 800, 900, 1000, 1024, *1800, 2000, *2048, 2500, *3000, *3600, *4000,

解析

*4096, *5000

* only with AB phase



Output Phase 輸出相

AB phase or ABZ phase



Electronics 電路特性

NPN Voltage, NPN Open Collector, Push Pull or Line Driver



Power Supply 供應電源

DC 8~26V, DC 5V fixed



Current Consumption 消耗電流

≤ 60 mA



Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less



Max. Response 最大嚮應頻率

10K Hz ~ 100K Hz



Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2



Wave Form Rise / Fall 波形上下時間

2 µs or less



Polarity 極性保護

Against Reverse Protection (not with DC 5V)





MECHANICAL SPEC.



Shaft Diameter 軸徑

10 mm

Shaft Loading 軸荷重

(10 ~ 1000 PPR) Axial: 5 Kg, Radial: 10 Kg

(over 1000 PPR) Axial: 3 Kg, Radial: 6 Kg



Starting Torque (at 25°C) 起動轉矩

Without shaft seal: 260 gf-cm or less; With shaft seal: 400 gf-cm or less

Max. Speed 最大機械容許速度

6,000 rpm; 2,000 rpm for IP 65

Vibration 震動

10g (10±1,500 Hz)

Shock 衝擊

20g per 11 ms

Cable 電線

Ø5.4, 100 cm long

Weight 重量

≤ 500g



ENVIRONMENTAL SPEC.



Operating Temp. / Humidity 操作溫度/濕度 -10°C ~ 60°C, RH 35% ~ 90% (No Condensation)



Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP 64 (standard): dust & dripping proof; IP 65 (option): with shaft seal









ORDERING INFORMATION






H P N - 6 B -

Pulse per Revolution

-

Output Phase

-

Electronics

-

Supply Voltage

-

Connection




解析

輸出相

電路特性

供應電源

出線方式

























5, 10, 20, 30, 40, 50, 60, 80, 100,



2: AB phase



Blank: NPN Voltage



Blank: 8~26Vdc



Blank: Radial Cable



120, 150, 180, 200, 250, 300, 360,



3: ABZ phase



C: NPN Open-Collector



5V: 5Vdc fixed



*R7: Radial 7 pin





400, 500, 600, 720, 800, 900,



4: AB+Z high phase

PP: Push-Pull







*R10: Radial 10 pin



1000, 1024, *1800, 2000, *2048,







*L: Line Driver 5Vdc













2500, *3000, *3600, *4000, *4096,







*HL: Line Driver 5~26Vdc













*5000 P/R

*only with AB phase
