HSK 系列

Detection System

Incremental 增量型

Output Wave 輸出波形

Square Wave 方波

Standard Number of Pulse Per Revolution

5, 10, 20, 30, 40, 50, 60, 80, 100, 120, 150, 180, 200, 250, 300, 360, 400, 500,

600, 720, 800, 900, 1000, 1024, *1800, 2000, *2048, 2500, *3000, *3600, *4000,

解析

*4096, *5000

* only with AB phase

Output Phase 輸出相

AB phase or ABZ phase

Electronics 電路特性

NPN Voltage, NPN Open Collector, Push Pull or Line Driver

Power Supply 供應電源

DC 8~26V, DC 5V fixed

Current Consumption 消耗電流

≤ 60 mA

Output Capacity 輸出容量

Sync. Current: 20 mA, Residual Voltage: 0.5V or less

Max. Response 最大嚮應頻率

10K Hz ~ 100K Hz

Phase Different 相位差

A, B phase different 90°±45° (T/4±T/8), Z phase T±T/2

Wave Form Rise / Fall 波形上下時間

2 µs or less

Polarity 極性保護

Against Reverse Protection

(not with DC 5V)

Shaft Diameter 軸徑

8 mm

Shaft Loading 軸荷重

(10 ~ 1000 PPR) Axial: 4 Kg, Radial: 8 Kg

(over 1000 PPR) Axial: 2 Kg, Radial: 4 Kg

Starting Torque (at 25°C) 起動轉矩

260 gf-cm or less

Max. Speed 最大機械容許速度

6,000 rpm

Vibration 震動

10g (10±1,500 Hz)

Shock 衝擊

20g per 11 ms

Cable 電線

Ø5.4, 100 cm long

Weight 重量

≤ 420g

Storage Temp. 儲存溫度

-20°C ~ 80°C

Protection 保護等級

IP 64: dust & dripping proof

H S K  -

Pulse per Revolution

-

Output Phase

-

Electronics

-

Supply Voltage

-

Connection

解析

輸出相

電路特性

供應電源

出線方式

5, 10, 20, 30, 40, 50, 60, 80, 100, 120,

2: AB phase

Blank: NPN Voltage

Blank: 8~26Vdc

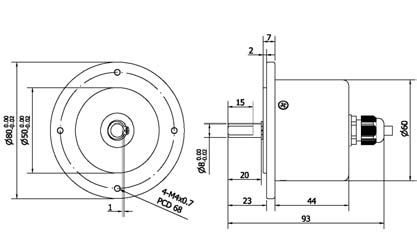

Blank: Axial Cable

150, 180, 200, 250, 300, 360, 400, 500,

3: ABZ phase

C: NPN Open-Collector

5V: 5Vdc fixed

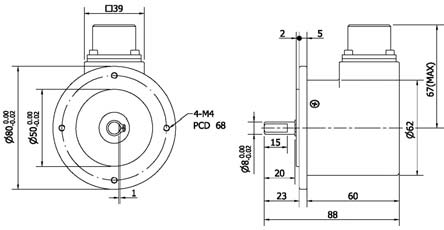

*R7: Radial 7 pin

600, 720, 800, 900, 1000, 1024, *1800,

4: AB+Z high phase

PP: Push-Pull

*R10: Radial 10 pin

2000, *2048, 2500, *3000, *3600, *4000,

＊L: Line Driver 5Vdc

*4096, *5000 P/R

*only with AB phase

＊HL: Line Driver 5~26Vdc
